8.3.1. Регулировка передних дверей

ПРИМЕЧАНИЕ Процедуры регулировки левых и правых передних дверей одинаковы.

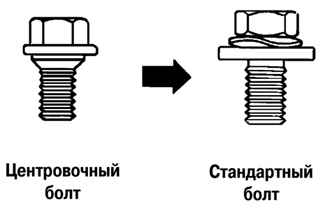

Рис. 8.8. Центровочный и стандартный болты

ПРИМЕЧАНИЕ В связи с тем, что при регулировке дверей нельзя использовать центровочные болты, которыми крепятся дверные петли, замените их болтами с шайбами (стандартные болты).

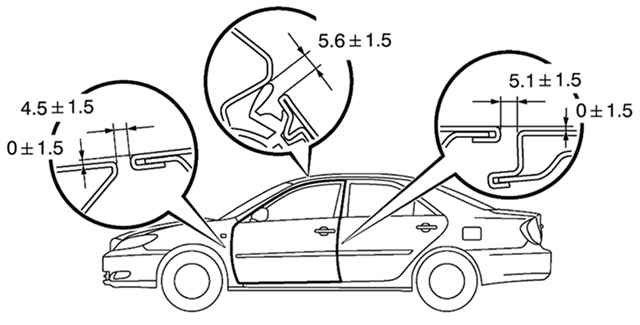

Рис. 8.9. Допуски величины зазоров дверных проемов

Осмотрите передние двери и проверьте, чтобы величина зазоров дверных проемов находилась в пределах допусков, обозначенных на рисунке 8.9.

ПРИМЕЧАНИЕ Величина допусков дана в мм.

Если величина зазоров отличается от указанной, отрегулируйте положение дверей.

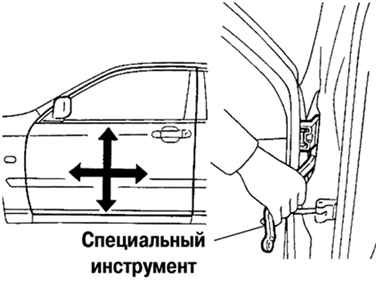

Рис. 8.10. Регулировка продольно-вертикального положения передней двери

Применив специальный инструмент 09812-00010, ослабьте крепление дверных петель и отрегулируйте положение дверей в вертикальном и продольном положениях (рис. 8.10).

Момент затяжки регулировочных болтов: 26 Н·м.

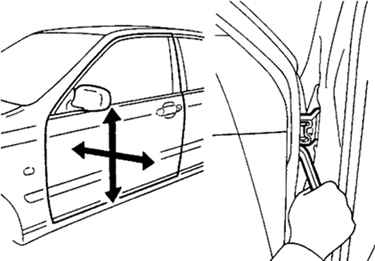

Рис. 8.11. Регулировка поперечно-вертикального положения передней двери

Если необходимо, отрегулируйте так же поперечно-вертикальное положение дверей (рис. 8.11).

Момент затяжки регулировочных болтов: 26 Н·м.
