8.3.3. Регулировка капота

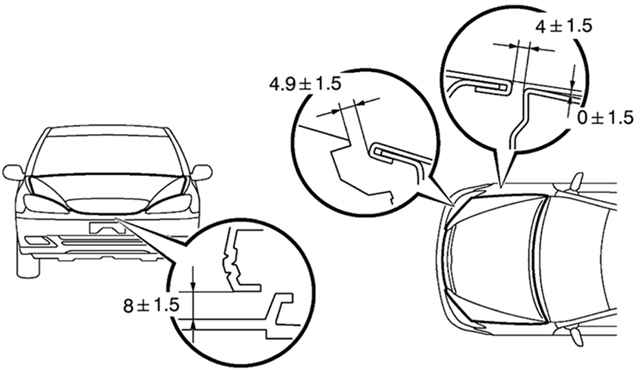

Рис. 8.17. Допуски величины зазоров капота

Осмотрите капот и проверьте, чтобы величина зазоров проемов капота находилась в пределах допусков, обозначенных на рисунке 8.17.

ПРИМЕЧАНИЕ Величина допусков дана в мм.

Если величина зазоров отличается от указанной, отрегулируйте положение капота.

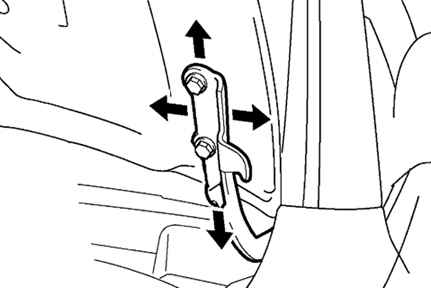

Рис. 8.18. Регулировка положения капота

Откройте капот, ослабьте болты крепления рычагов капота со стороны крышки и отрегулируйте положение капота (рис. 8.18).

Момент затяжки болтов крепления: 26 Н·м.

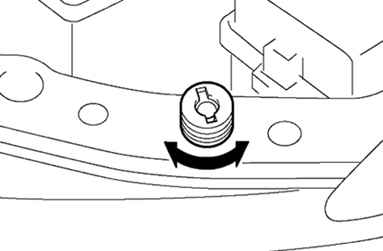

Рис. 8.19. Регулировочный винт высоты закрытой крышки капота

Закройте капот, проверьте величину зазора закрытой крышки капота и, если надо, отрегулируйте ее по высоте, вращая регулировочные винты, расположенные на кузове автомобиля (рис. 8.19).

Если необходимо, отрегулируйте также положение замка капота.

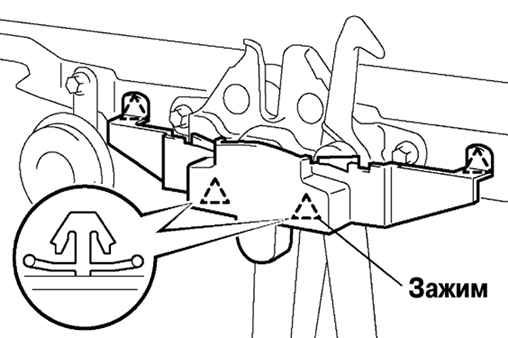

Рис. 8.20. Снятие рычага разблокировки капота

Оберните конец отвертки пластырем и, освободив зажимы крепления рычага разблокировки капота, снимите рычаг (рис. 8.20).

ПРИМЕЧАНИЕ Зажимы рычага разблокировки нельзя использовать повторно, поэтому при установке рычага замените их новыми.
