8.4.8. Снятие и установка декоративных эмблем и шрифтов

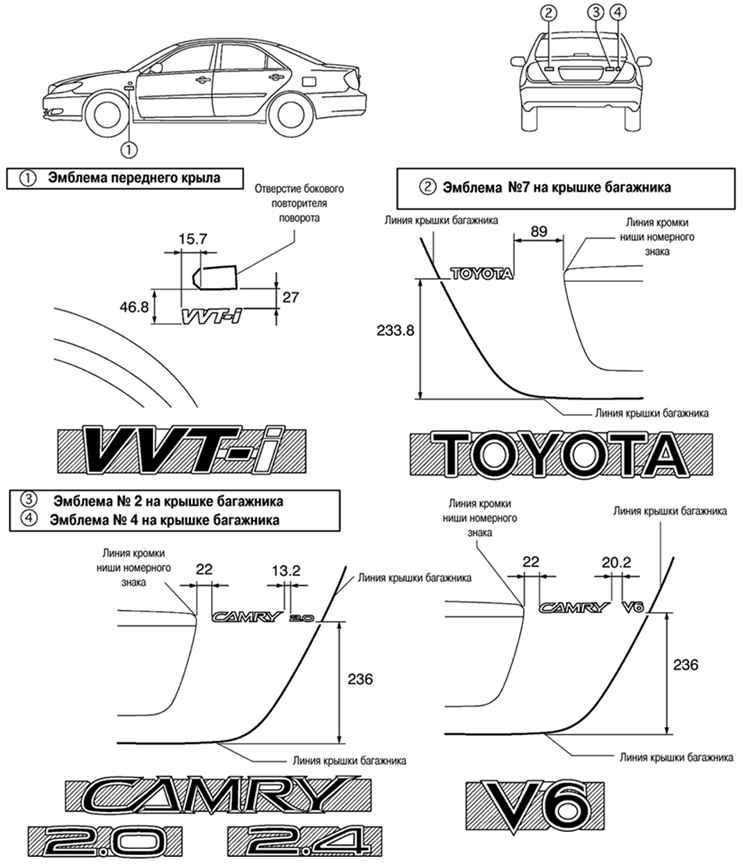

Рис. 8.49. Декоративные эмблемы и шрифты

ПРИМЕЧАНИЕ

Данные по правильной установке и соответствующие размеры и допуски приведены на рисунке 8.49

Допуски и размеры даны в миллиметрах.
