1.1.20. Кнопка запуска двигателя

Блок-схема системы запуска двигателя

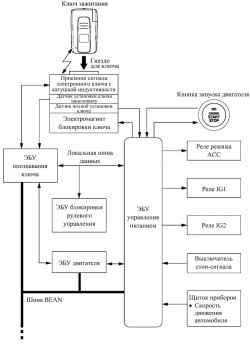

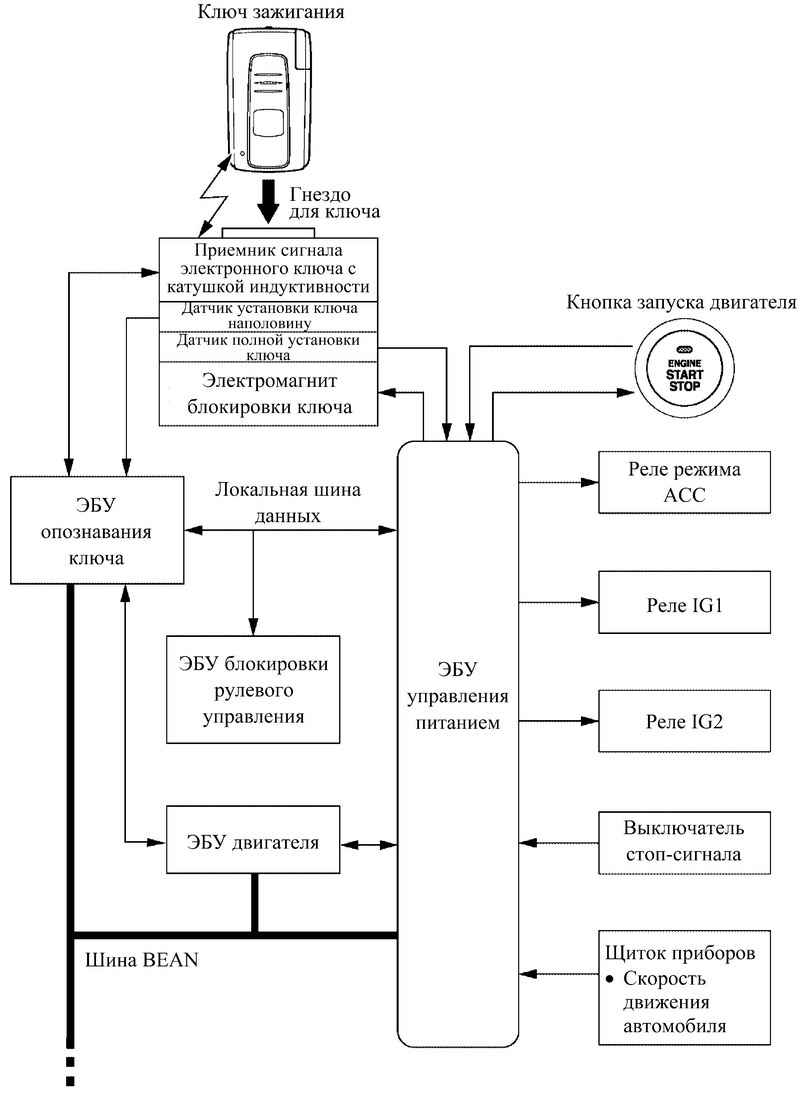

Рис. 1.61. Блок-схема системы запуска двигателя



Расположение основных компонентов системы запуска двигателя

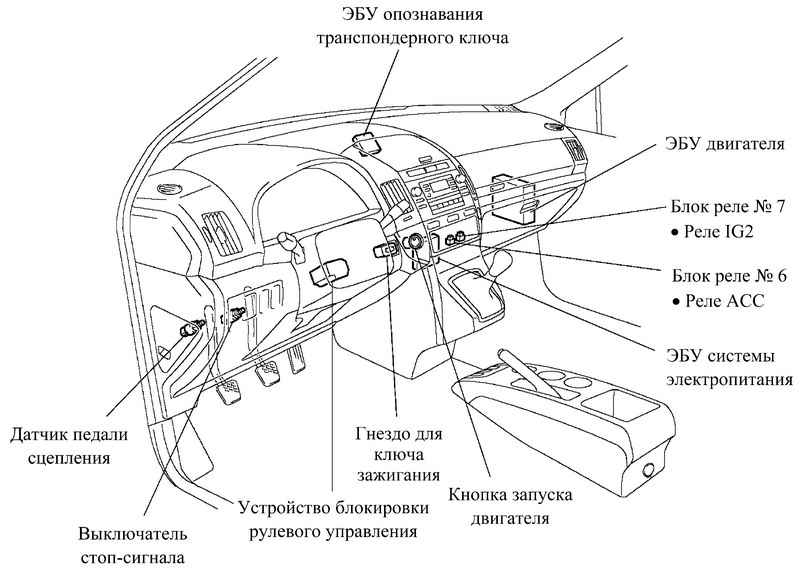

Рис. 1.62. Расположение основных компонентов системы запуска двигателя



На предыдущих моделях для включения электрооборудования автомобиля и запуска двигателя водителю приходилось вставлять ключ в замок зажигания (с выключателем зажигания). Однако в новой Corolla Verso вместо этого используется система запуска двигателя кнопкой, которую водитель нажимает после того, как ключ вставлен в специальное гнездо. Благодаря использованию этой современной системы существенно упрощается эксплуатация автомобиля.
Система входит в стандартную комплектацию всех моделей.
Система состоит из следующих основных компонентов: ЭБУ источника питания, кнопка запуска двигателя, гнездо ключа зажигания, ключ зажигания, реле ACC, реле IG1, реле IG2, ЭБУ опознавания ключа и ЭБУ блокировки рулевого управления. Управление системой осуществляет ЭБУ системы электропитания.
Кнопка запуска двигателя работает совместно с иммобилайзером и системой блокировки рулевого управления.
Наряду с кнопкой запуска двигателя введена функция полуавтоматического управления стартером при запуске двигателя.
Ниже в таблице 1.26 указаны режимы питания, включающиеся при нажатии кнопки запуска двигателя в зависимости от того, нажата или отпущена педаль тормоза (на автомобилях с мультимодальной механической коробкой передач M-MT) или педаль сцепления (на автомобилях с механической коробкой передач).

Основные отличия
Основные отличия системы запуска двигателя кнопкой от традиционной системы с ключом и замком зажигания описаны в таблице 1.29.

Режим работы контрольной лампы

Контрольная лампа запуска двигателя

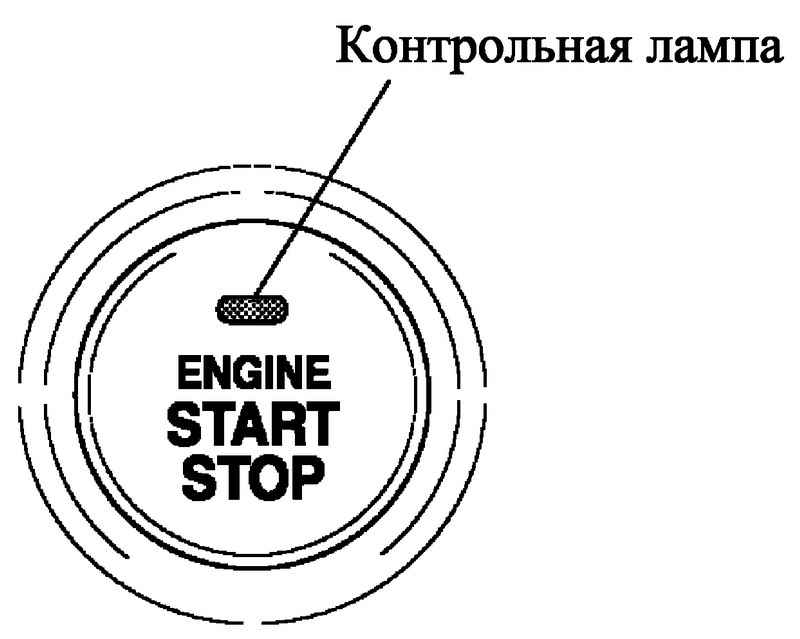

Рис. 1.63. Контрольная лампа запуска двигателя




ПРИМЕЧАНИЕ
При неисправности системы запуска двигателя кнопкой контрольная лампа мигает желтым светом. Если в этом состоянии выключить двигатель, возможно, его потом не удастся запустить.

Блок-схема электрического контура фиксации

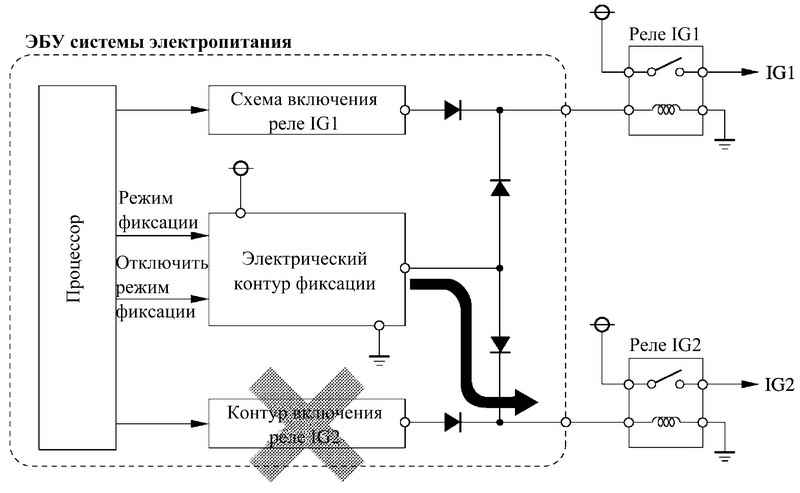

Рис. 1.64. Блок-схема электрического контура фиксации



ЭБУ системы электропитания
ЭБУ системы электропитания управляет системой запуска двигателя кнопкой в соответствии с сигналами, поступающими с датчиков и других ЭБУ.
Связь между ЭБУ системы электропитания и ЭБУ опознавания ключа осуществляется по шине BEAN (шине обмена данными бортового электронного оборудования). Кроме того, имеется специальная линия последовательной связи для независимой передачи данных между ЭБУ опознавания ключа и ЭБУ блокировки рулевого управления.
В ЭБУ системы электропитания имеется электрический контур фиксации, удерживающий реле IG1 и IG2 включенными в случае неисправности контуров включения IG1 и IG2. Таким образом, предотвращается отключение питания, если контуры включения реле IG1 и IG2 выйдут из строя во время движения автомобиля.

Рекомендация по техническому обслуживанию
В памяти ЭБУ системы электропитания постоянно фиксируется включенный в данный момент режим питания. Таким образом, если обесточить ЭБУ системы электропитания, например, в случае снятия аккумуляторной батареи, то после подключения аккумуляторной батареи ЭБУ системы электропитания восстановит включенный ранее режим питания.
Следовательно, если снять аккумуляторную батарею в каком-либо режиме питания, кроме «Выкл». («OFF»), питание на электрооборудование автомобиля будет подано в тот же момент, как поступит питание на ЭБУ системы электропитания (при подключении аккумуляторной батареи). Поэтому, перед тем как снять аккумуляторную батарею, следует включить кнопкой запуска двигателя режим «Выкл». («OFF») и извлечь ключ из гнезда.
