1.2.1. Общие сведения

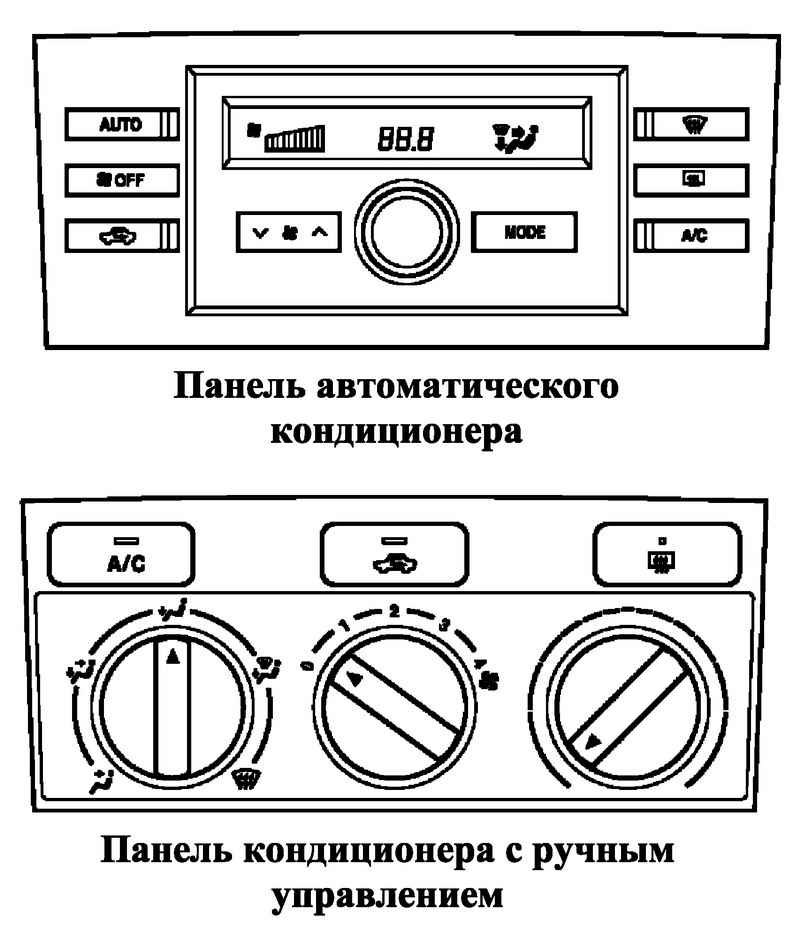

Панели управления системой кондиционирования
Рис. 1.86. Панели управления системой кондиционирования



Выключатель системы кондиционирования
Рис. 1.87. Выключатель системы кондиционирования



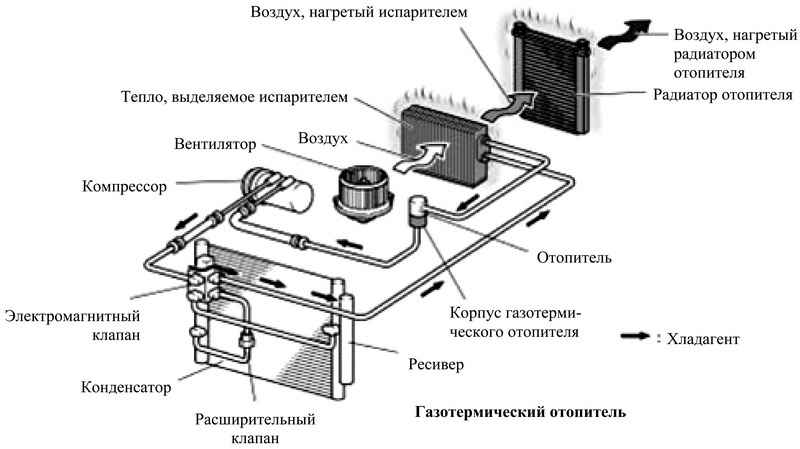

Принцип работы системы кондиционирования
Рис. 1.88. Принцип работы системы кондиционирования

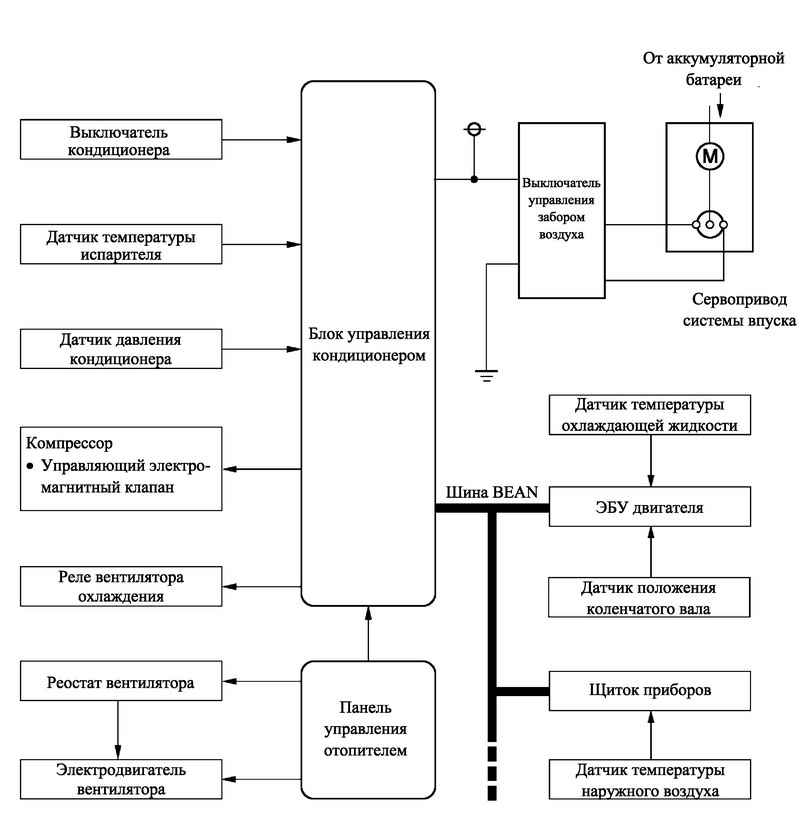

Блок-схема системы кондиционирования с ручным управлением
Рис. 1.89. Блок-схема системы кондиционирования с ручным управлением

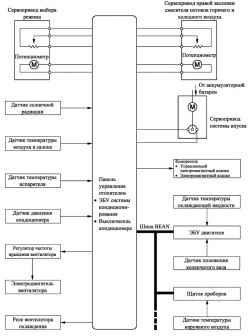

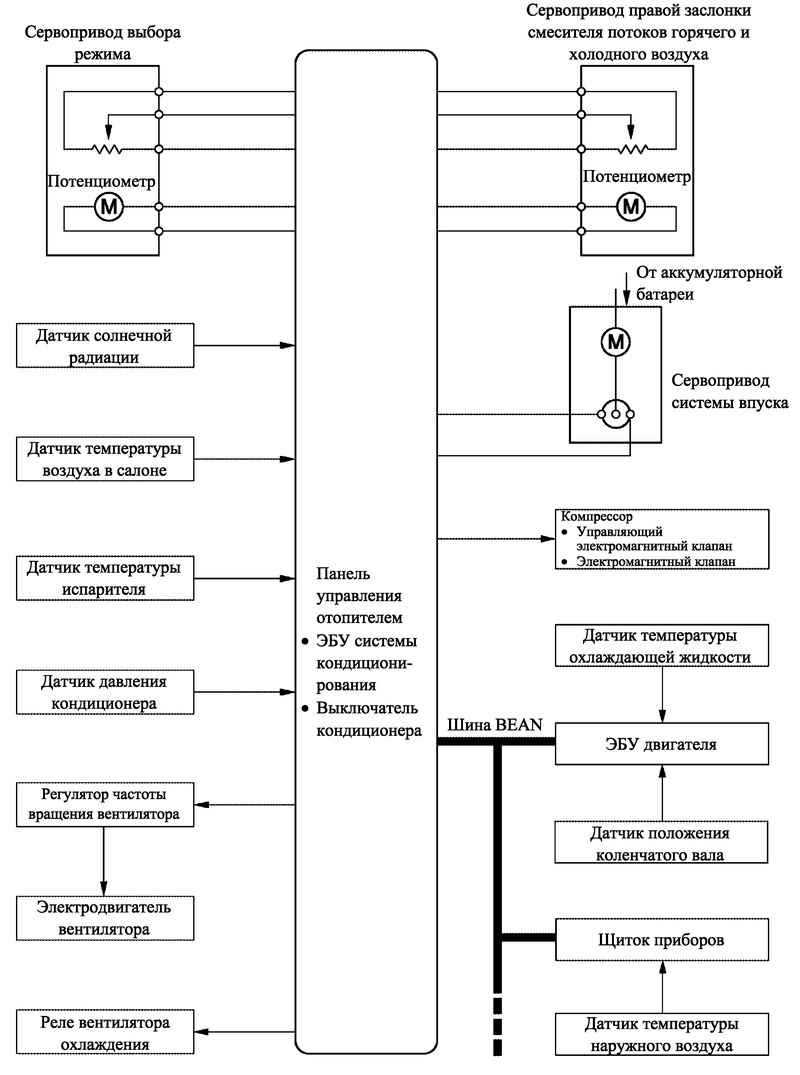

Блок-схема системы кондиционирования с автоматическим управлением
Рис. 1.90. Блок-схема системы кондиционирования с автоматическим управлением

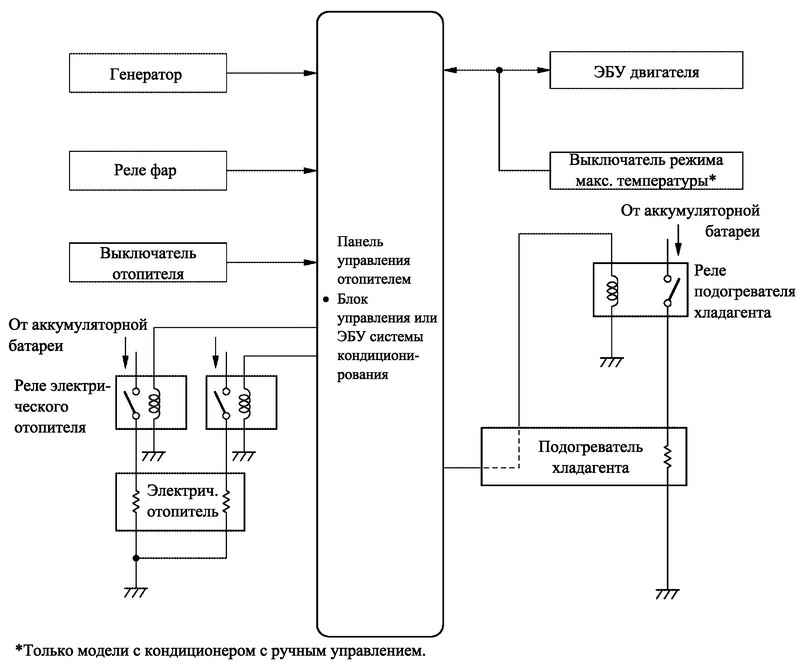

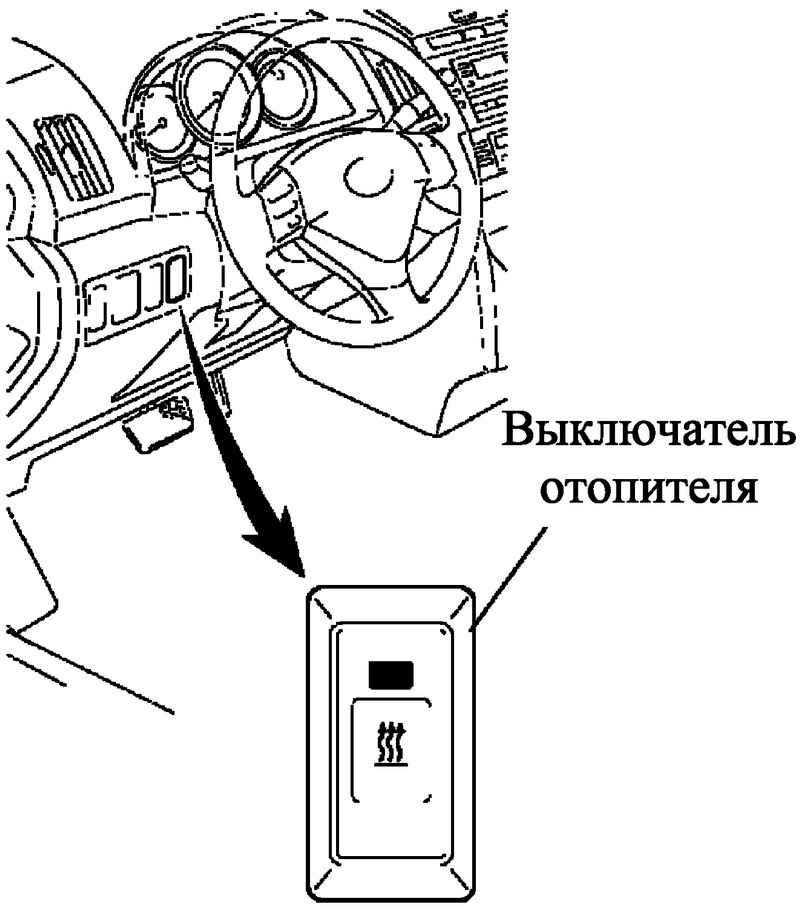

Электрический отопитель с разогретым газом + отопитель типа «PTC»
Рис. 1.91. Электрический отопитель с разогретым газом + отопитель типа «PTC»

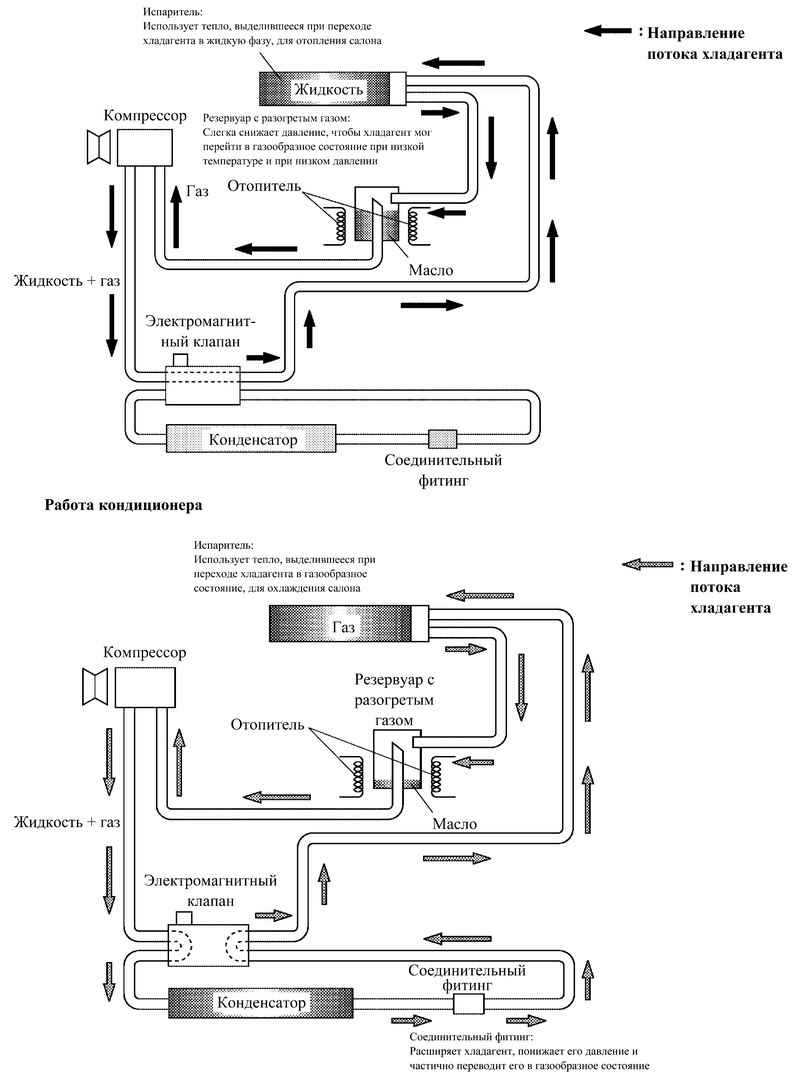

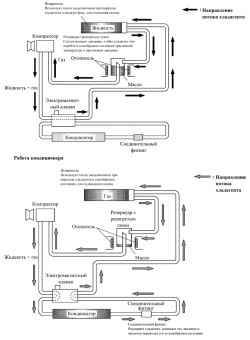

Схема контура охлаждения системы кондиционирования с отопителем с разогретым газом
Рис. 1.92. Схема контура охлаждения системы кондиционирования с отопителем с разогретым газом

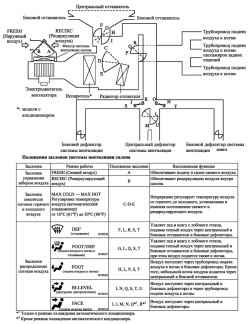

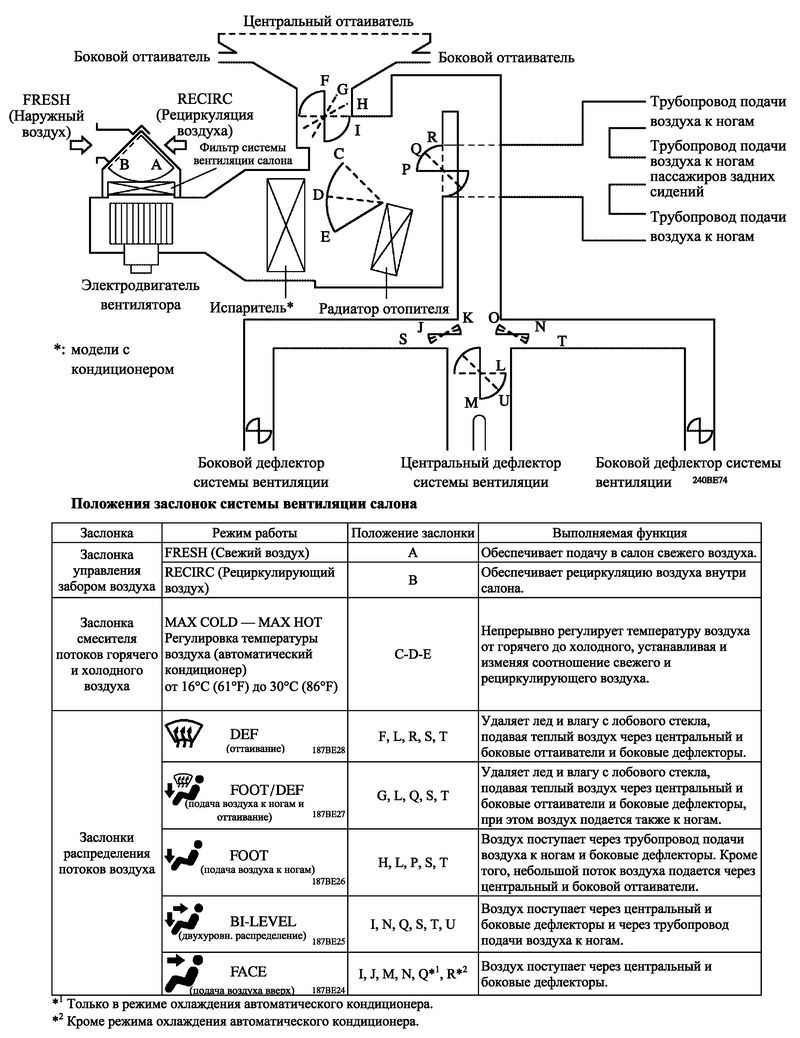

Режимы подачи воздуха и положения заслонки
Рис. 1.93. Режимы подачи воздуха и положения заслонки

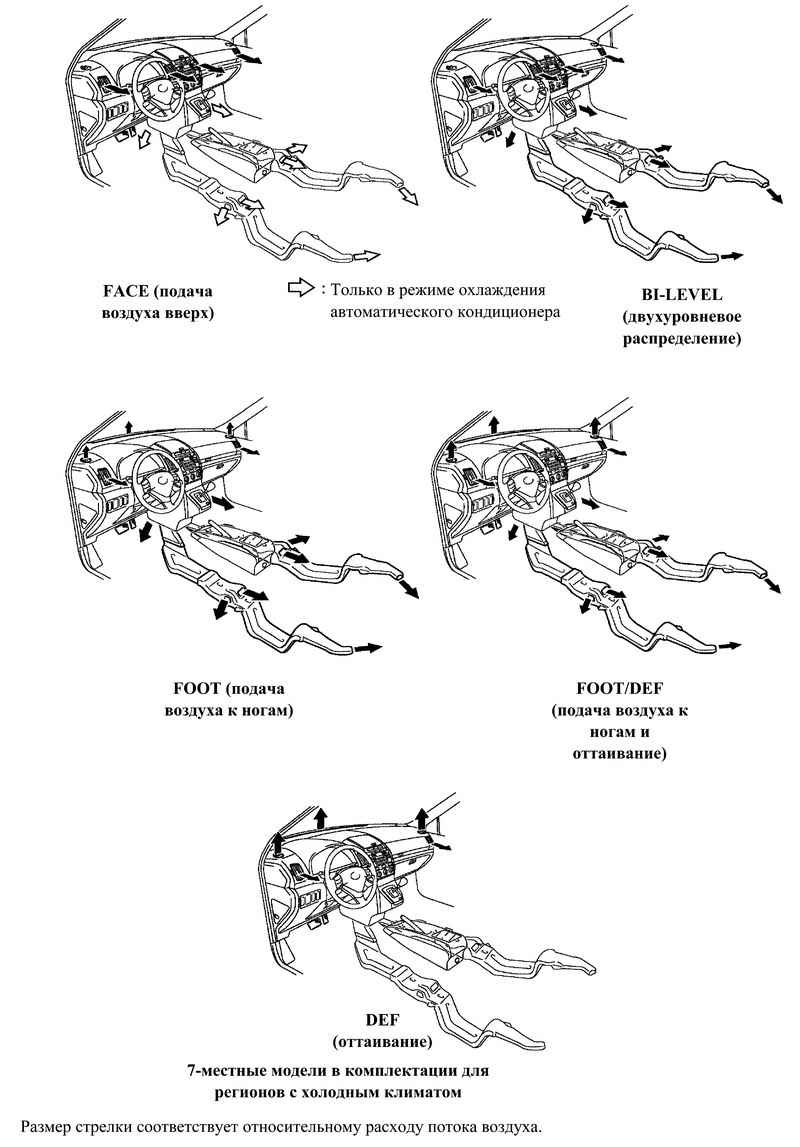

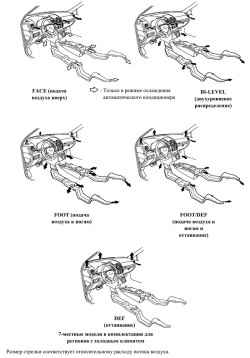

Дефлекторы системы вентиляции салона и соотношения потоков воздуха
Рис. 1.94. Дефлекторы системы вентиляции салона и соотношения потоков воздуха



В стандартную градацию SOL входит автоматический кондиционер.
В моделях градации TERRA кондиционер с ручным управлением можно установить по заказу.
Все модели оборудованы высокоэффективными фильтрами тонкой очистки воздуха, поступающего в салон.
