1.3.2. Подушки безопасности на случай бокового / заднего столкновения

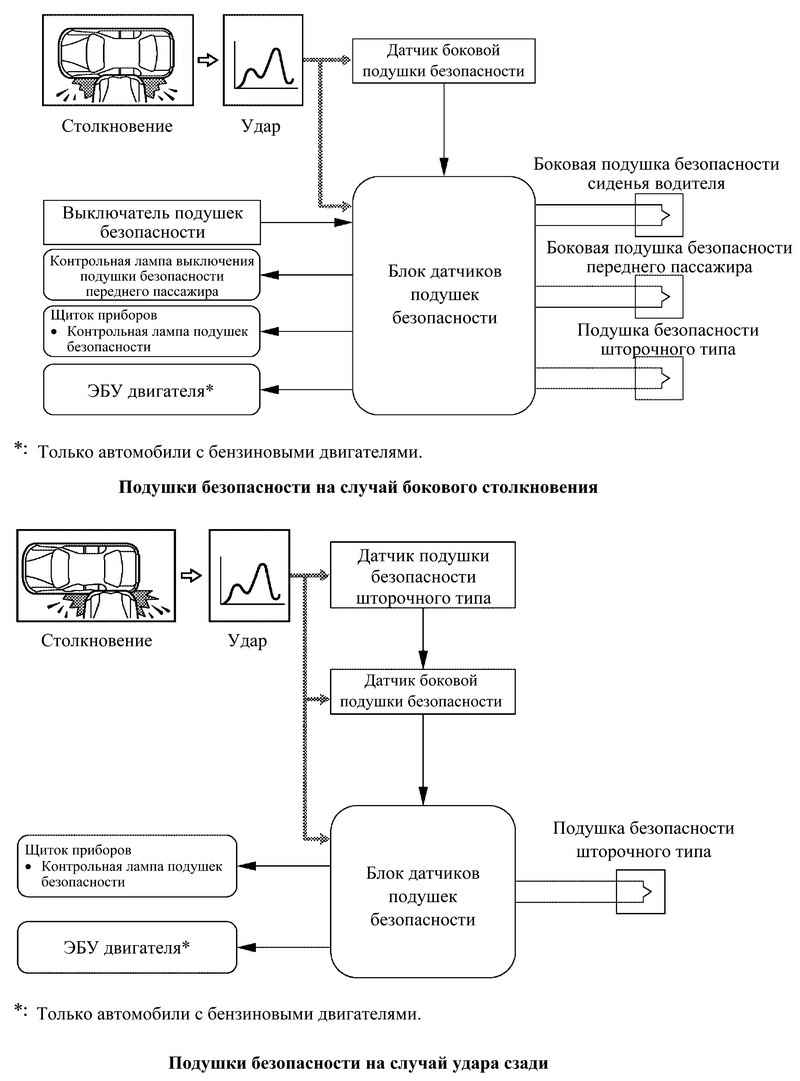

Блок-схема системы подушек безопасности на случай бокового / заднего столкновения
Рис. 1.116. Блок-схема системы подушек безопасности на случай бокового/заднего столкновения



Система подушек безопасности на случай боковых столкновений состоит из двух подушек безопасности: боковой и шторочного типа. Подушки наполняются одновременно. Система подушек безопасности для ударов сзади состоит только из подушки безопасности шторочного типа.
В случае бокового столкновения, если датчик боковой подушки безопасности регистрирует удар, он передает сигнал в блок датчиков подушек безопасности. Последний обеспечивает одновременное наполнение боковой подушки и подушки безопасности шторочного типа.
В случае удара сзади, если датчик подушки безопасности шторочного типа регистрирует удар, он передает сигнал в блок датчиков подушек безопасности через датчик боковой подушки безопасности. Блок датчиков подушек безопасности обеспечивает наполнение подушки безопасности шторочного типа.

Датчик боковой подушки и датчик подушки безопасности шторочного типа

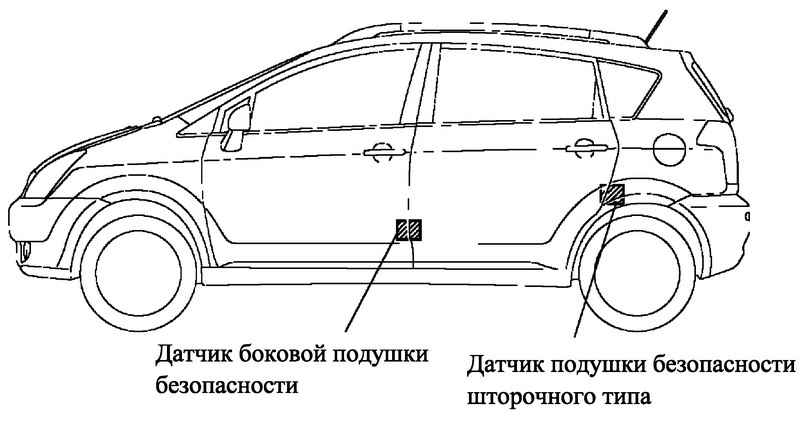

Датчики системы подушек безопасности на случай бокового / заднего столкновения
Рис. 1.117. Датчики системы подушек безопасности на случай бокового/заднего столкновения


В каждом датчике боковой подушки и подушки безопасности шторочного типа установлены датчики замедления. В зависимости от замедления автомобиля при боковом столкновении или при ударе сзади датчик деформируется и вырабатывается электрический сигнал (рис. 1.117).

Подушка безопасности шторочного типа
Подушки безопасности шторочного типа и боковые подушки безопасности срабатывают, если система регистрирует удар сзади датчиком подушек безопасности шторочного типа.
