2.1.4. Система охлаждения

Ситема охлаждения двигателей 1ZZ-FE И 3ZZ-FE

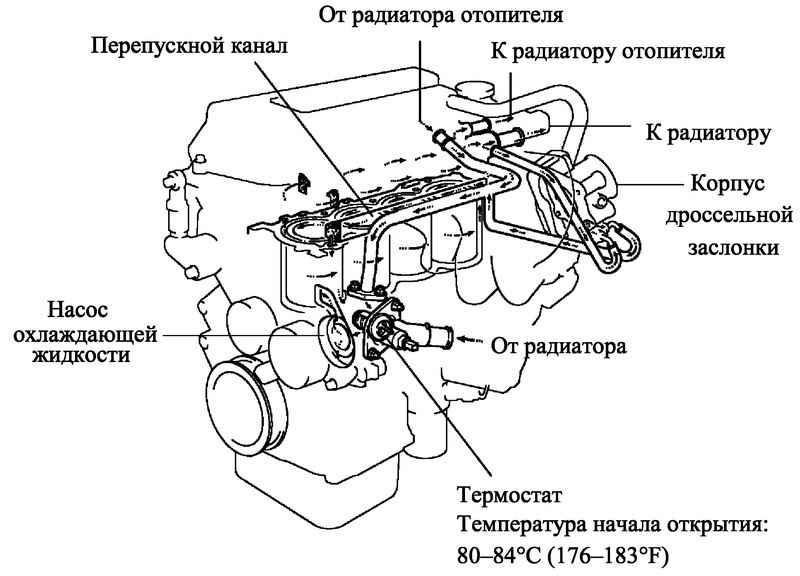

Рис. 2.16. Ситема охлаждения двигателей 1ZZ-FE И 3ZZ-FE


Блок-схема ситемы охлаждения двигателей 1ZZ-FE И 3ZZ-FE

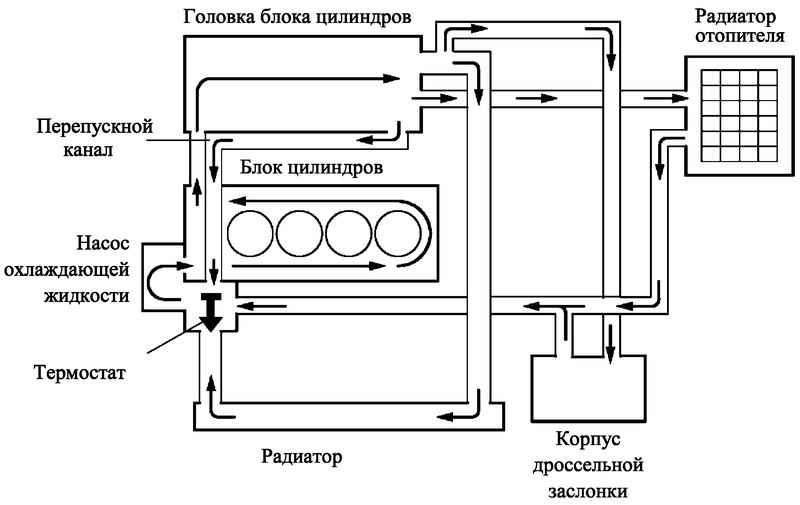

Рис. 2.17. Блок-схема ситемы охлаждения двигателей 1ZZ-FE И 3ZZ-FE



Система охлаждения закрытого типа с принудительной циркуляцией.
Включает в себя термостат с перепускным клапаном; термостат установлен во впускном патрубке, по которому охлаждающая жидкость поступает в двигатель; он поддерживает установленную рабочую температуру охлаждающей жидкости.
Для снижения массы применен алюминиевый радиатор.
Охлаждающая жидкость движется в блоке цилиндров по U-образному контуру; благодаря такой схеме устраняется турбулентность потока. Кроме того, между головкой блока цилиндров и блоком цилиндров имеется перепускной канал.
Горячая охлаждающая жидкость из головки блока цилиндров подается к корпусу дроссельной заслонки, предотвращая его обмерзание.
Система охлаждения и кондиционер обслуживаются одним вентилятором.

Отличия от предыдущих моделей
В системе охлаждения применяется охлаждающая жидкость с увеличенным сроком замены Toyota Genuine SLLC. Благодаря этому удалось снизить периодичность технического обслуживания.

Охлаждающая жидкость
Охлаждающая жидкость с увеличенным сроком замены (SLLC) представляет собой смесь 50% концентрата охлаждающей жидкости и 50% дистиллированной воды. При доливе или замене разбавлять охлаждающую жидкость не требуется.
При смешивании охлаждающих жидкостей марок LLC и SLLC замену следует производить согласно периодичности для LLC (через каждые 30 000 км пробега или 24 месяца, в зависимости оттого, что наступит раньше).
При замене охлаждающей жидкости марки LLC на SLLC последующие замены можно производить согласно периодичности для SLLC (через каждые 80 000 км пробега).
