2.11.11. Замена датчика температуры охлаждающей жидкости (1CD-FTV)

Отсоедините отрицательную клемму аккумуляторной батареи.
Снимите верхний кожух радиатора.
Слейте охлаждающую жидкость.
Снимите верхний кожух №1 двигателя.

Снятие датчика температуры охлаждающей жидкости двигателя

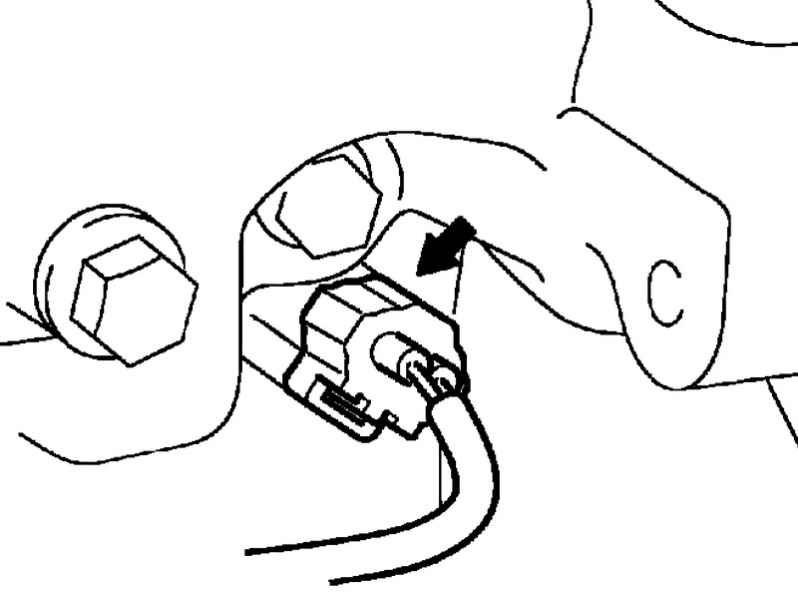

Разъем датчика температуры охлаждающей жидкости
Рис. 2.577. Разъем датчика температуры охлаждающей жидкости


Отсоединить разъем датчика температуры охлаждающей жидкости (рис. 2.577).

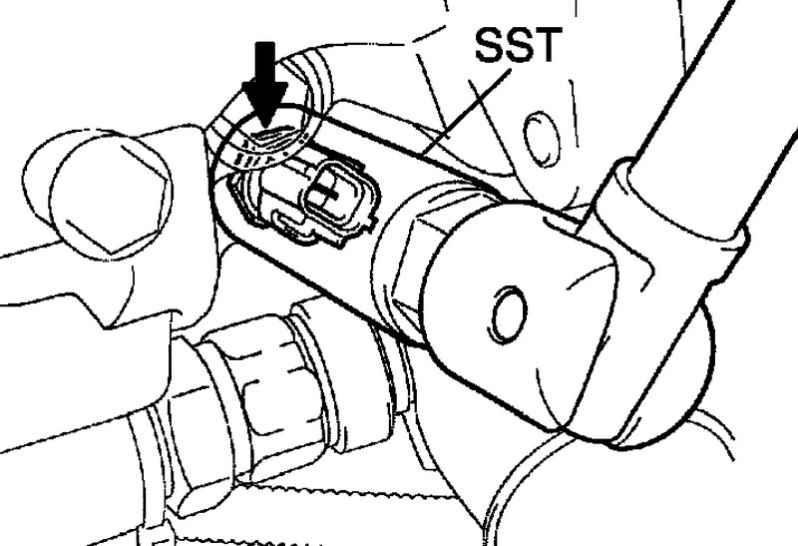

Снятие датчика температуры охлаждающей жидкости
Рис. 2.578. Снятие датчика температуры охлаждающей жидкости


С помощью SST снимите датчик температуры охлаждающей жидкости (рис. 2.578).

Установка датчика температуры охлаждающей жидкости двигателя
Установите на датчик температуры охлаждающей жидкости двигателя новую прокладку.
С помощью SST установите датчик температуры охлаждающей жидкости двигателя.
Момент затяжки: 20 Н·м

ПРИМЕЧАНИЕ
Запрещается использовать датчик, который падал или подвергался ударам.

Установите верхний кожух двигателя №1.
Установите верхний кожух радиатора.
Подсоедините отрицательную клемму к выводу аккумуляторной батареи.
Момент затяжки: 5,4 Н·м.
Залейте охлаждающую жидкость.
Убедитесь в отсутствии утечек охлаждающей жидкости.
