2.11.18. Замена подогреваемого кислородного датчика (1ZZ-FE / 3ZZ-FE)

Отсоедините отрицательную клемму аккумуляторной батареи.
Снимите крышку головки блока ряда цилиндров №2.

Снятие подогреваемого кислородного датчика (ряд 1, датчик 1)

Провод датчика

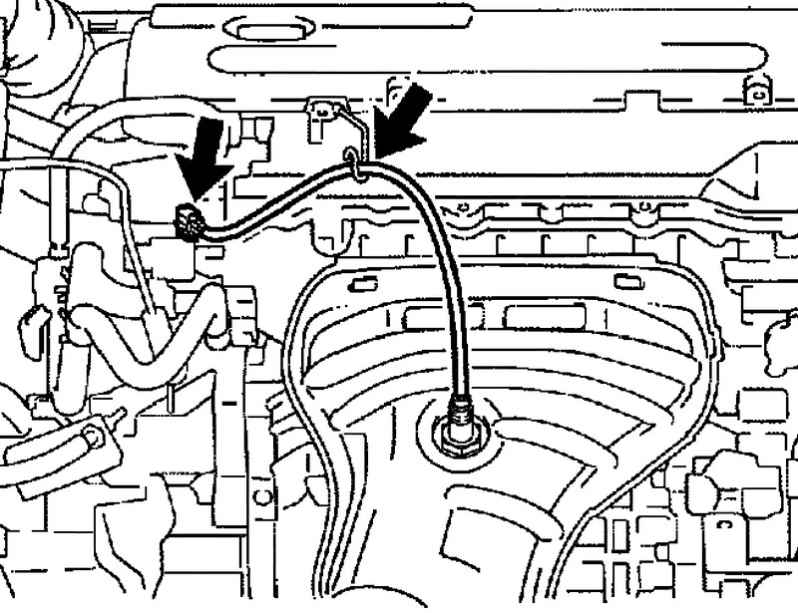

Рис. 2.588. Провод датчика


Отсоедините разъем датчика и высвободите провод из держателя (рис. 2.588).

Снятие датчика

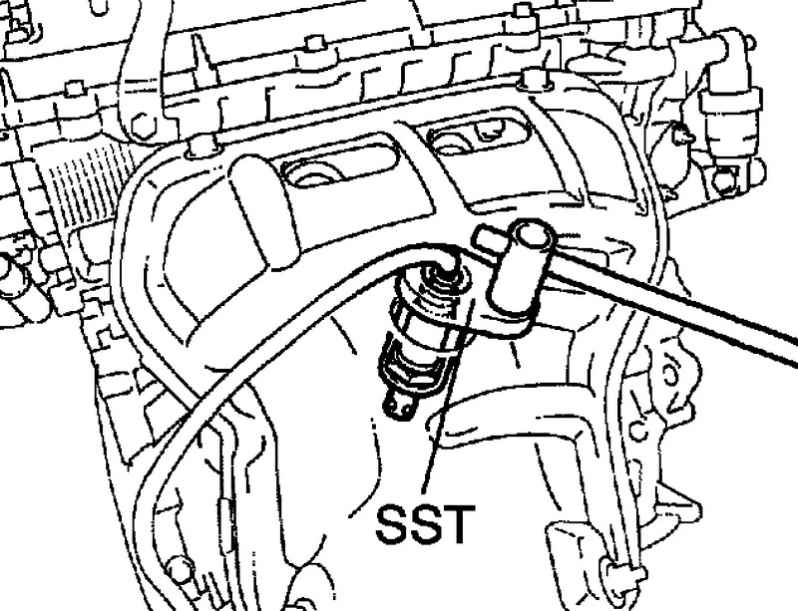

Рис. 2.589. Снятие датчика


С помощью специального инструмента (SST), снимите подогреваемый кислородный датчик (датчик 1) (рис. 2.589).

Установка подогреваемого кислородного датчика (ряд 1, датчик 1)
С помощью специального инструмента (SST), установите подогреваемый кислородный датчик (датчик 1).
Момент затяжки: 44 Н·м.
Подсоедините разъем датчика и установите соединительный провод в держатель.
Установите крышку головки блока ряда цилиндров №2.

Снятие подогреваемого кислородного датчика (датчик 2, ряд 1)
С помощью съемника снимите клипсу.
Снимите напольный коврик.

Клипса и разъем датчика

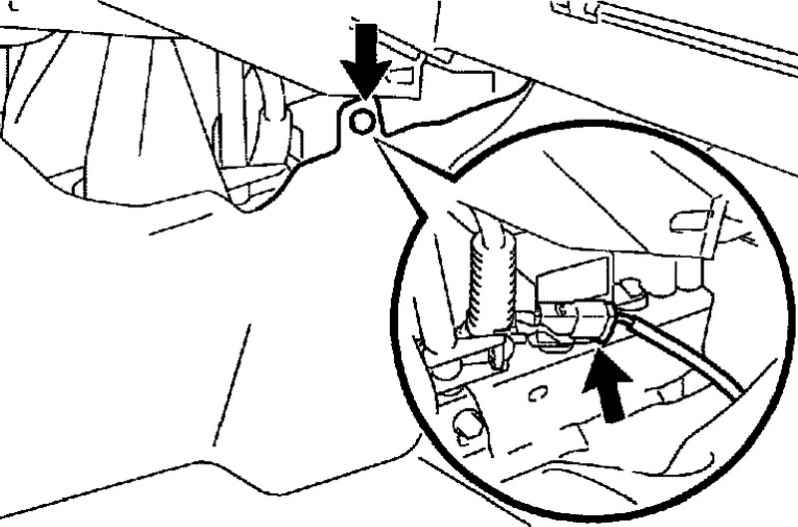

Рис. 2.590. Клипса и разъем датчика


Отсоедините разъем подогреваемого кислородного датчика (рис. 2.590).

Уплотнительная втулка

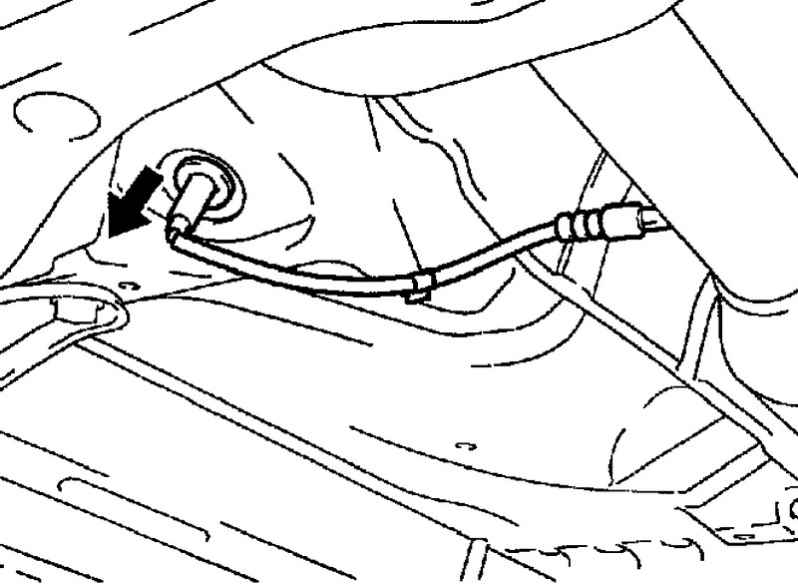

Рис. 2.591. Уплотнительная втулка


Удалить уплотнительную втулку (рис. 2.591).

Снятие датчика

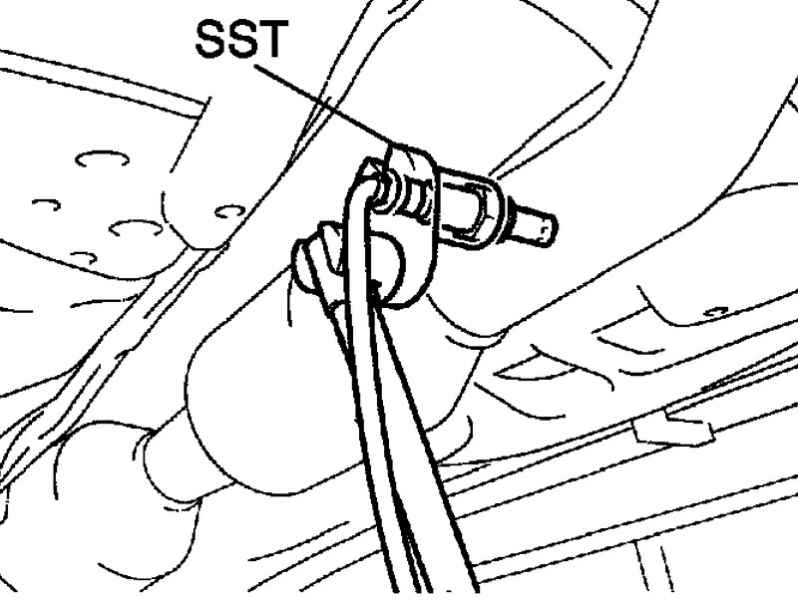

Рис. 2.592. Снятие датчика


С помощью специального инструмента (SST) снимите кислородный датчик (датчик 2) (рис. 2.592).

Установка подогреваемого кислородного датчика (датчик 2, ряд 1)
С помощью специального инструмента (SST) установите подогреваемый кислородный датчик (датчик 2).
Момент затяжки: 44 Н·м.
Установите уплотнительную втулку.
Подсоедините разъем кислородного датчика.
Расстелите напольный коврик и закрепите его клипсой.
Подсоедините отрицательную клемму к выводу аккумуляторной батареи.
Момент затяжки: 5,4 Н·м.
