2.11.19. Замена клапана системы вентиляции картера (1ZZ-FE / 3ZZ-FE)

Снимите крышку головки блока ряда цилиндров №2.

Отсоедините шланг №2 системы вентиляции картера.

Снятие клапана системы вентиляции картера

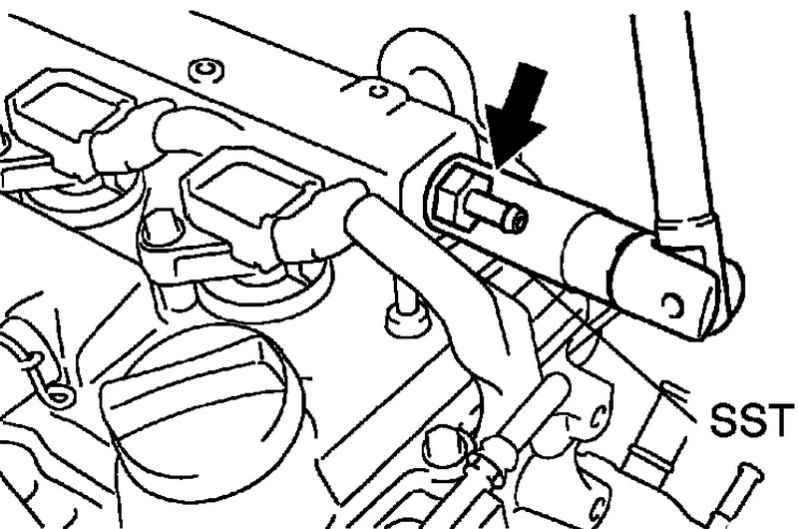

Рис. 2.593. Клапан системы вентиляции картера

При помощи удлиненной торцевой головки размером 19 мм выкрутите клапан системы вентиляции картера (рис. 2.593).

Установка клапана системы вентиляции картера

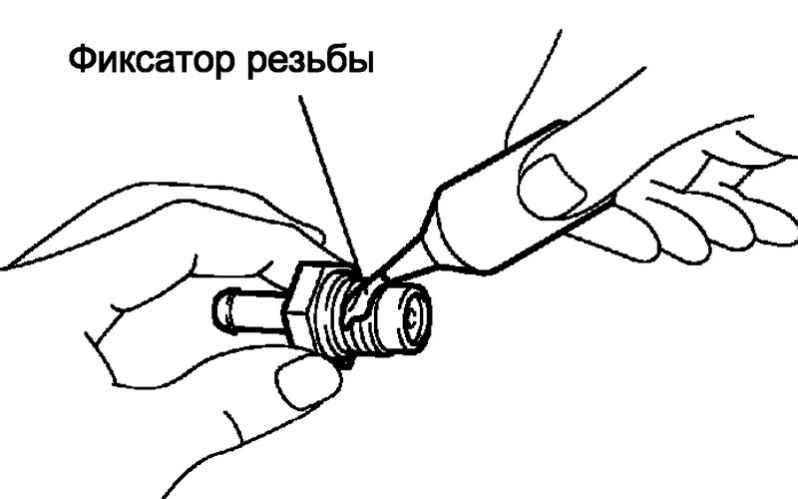

Рис. 2.594. Нанесение фиксатора резьбы

На 2–3 нитки резьбы клапана нанесите фиксатор резьбы (рис. 2.594).

При помощи удлиненной торцевой головки размером 19 мм вкрутить клапан системы вентиляции картера.

Момент затяжки: 30 Н·м.

Подсоедините шланг №2 системы вентиляции картера.

Установите крышку головки блока ряда цилиндров №2.
