2.11.21. Замена угольного адсорбера(1ZZ-FE / 3ZZ-FE)

Снятие угольного адсорбера в сборе
Отсоедините от адсорбера шланг отвода топливных паров №1.
Отсоедините от адсорбера топливный шланг №1.

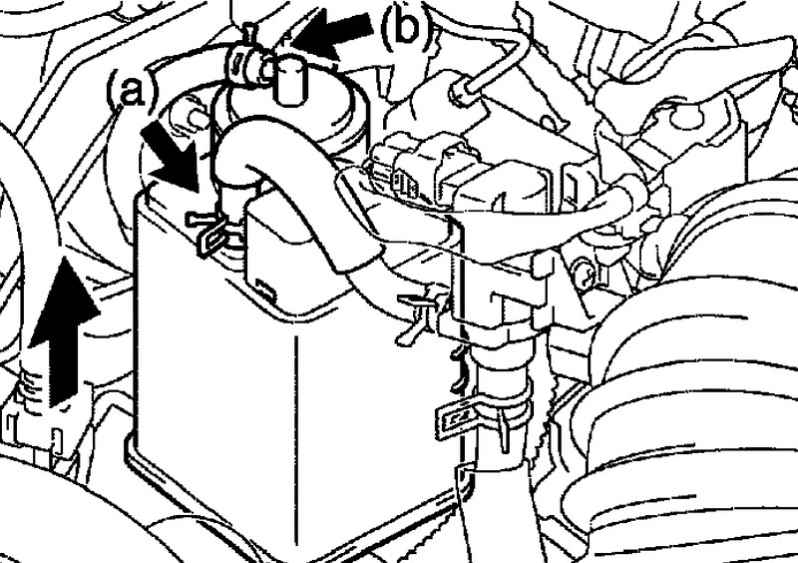

Снятие адсорбера
Рис. 2.598. Снятие адсорбера

Снимите адсорбер с кронштейна (рис. 2.598).

Установка угольного адсорбера

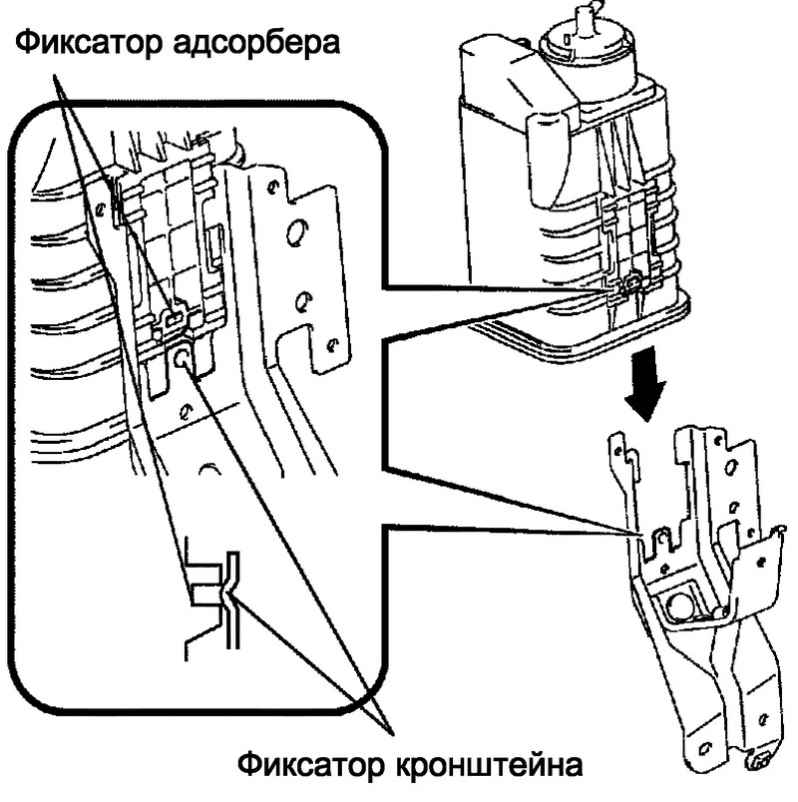

Схема установки адсорбера
Рис. 2.599. Схема установки адсорбера

Установите адсорбер на кронштейн (рис. 2.599).

ПРИМЕЧАНИЕ
Вставляя адсорбер, нажимайте на его корпус до тех пор, пока фиксаторы на кронштейне и корпусе адсорбера не соединятся.
Запрещается использовать адсорбер, если он падал или подвергался ударам.

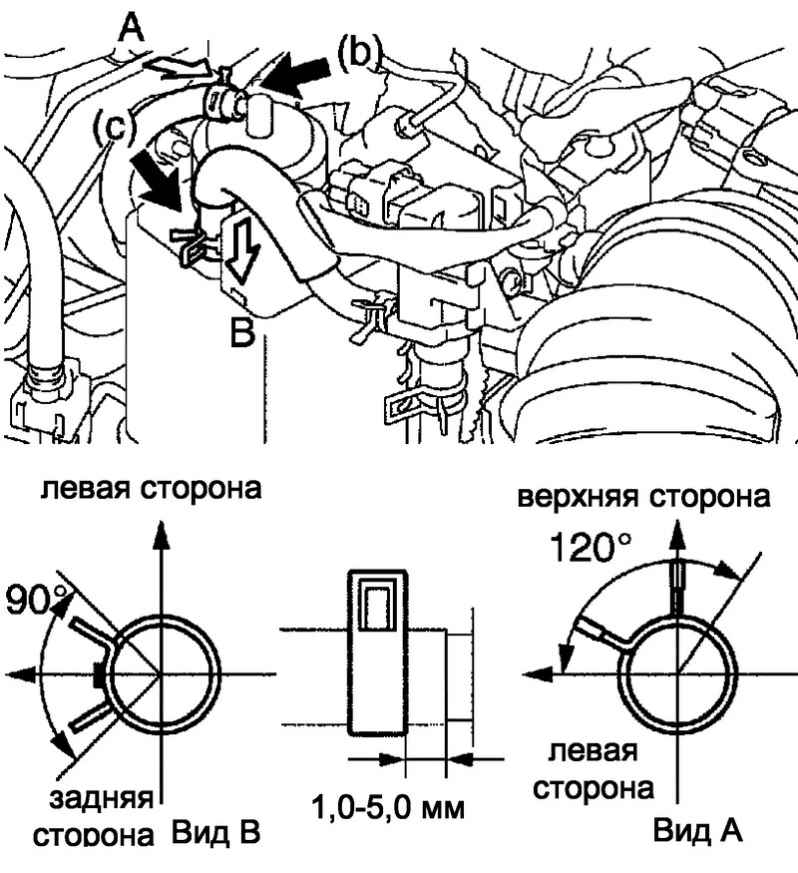

Схема подсоединения к адсорберу шланга №1
Рис. 2.600. Схема подсоединения к адсорберу шланга №1

Подсоедините к адсорберу топливный шланг №1 (рис. 2.600).

ПРИМЕЧАНИЕ
Необходимо следить, чтобы хомут шланга был установлен в правильное положение.

Подсоедините к адсорберу шланг отвода топливных паров №1.

ПРИМЕЧАНИЕ
Необходимо следить, чтобы хомут крепления шланга и цветная метка находились в правильном положении.
