2.11.8. Замена ЭБУ двигателя (1ZZ-FE / 3ZZ-FE)Отсоедините отрицательную клемму аккумуляторной батареи.
Снимите крышку перчаточного ящика в сборе.
Снятие ЭБУ двигателя
Отсоедините хомут крепления жгута проводов.

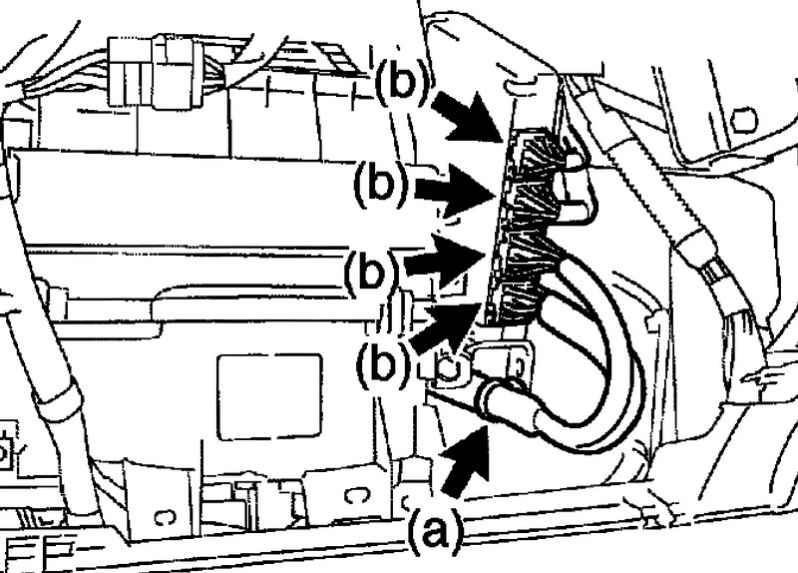

Отсоедините 4 разъема ЭБУ двигателя (рис. 2.569).

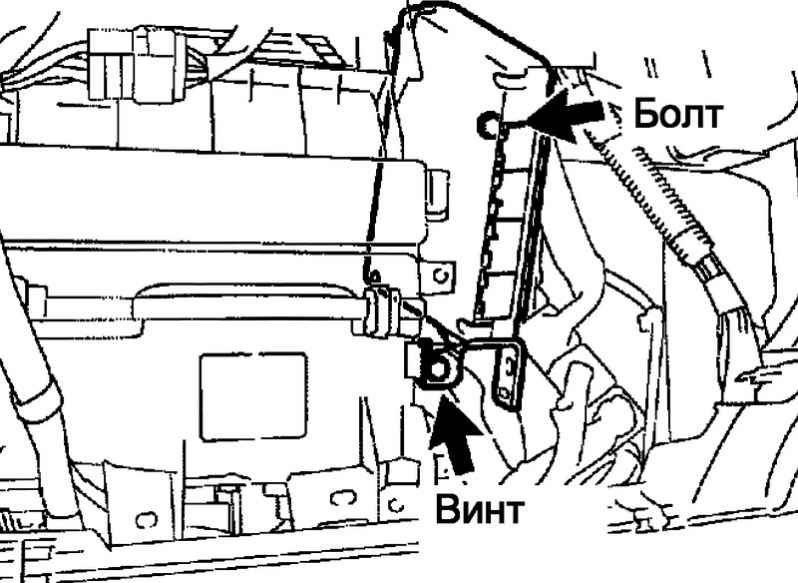

Отвернуте болт и винт, затем снимите ЭБУ двигателя (рис. 2.570).

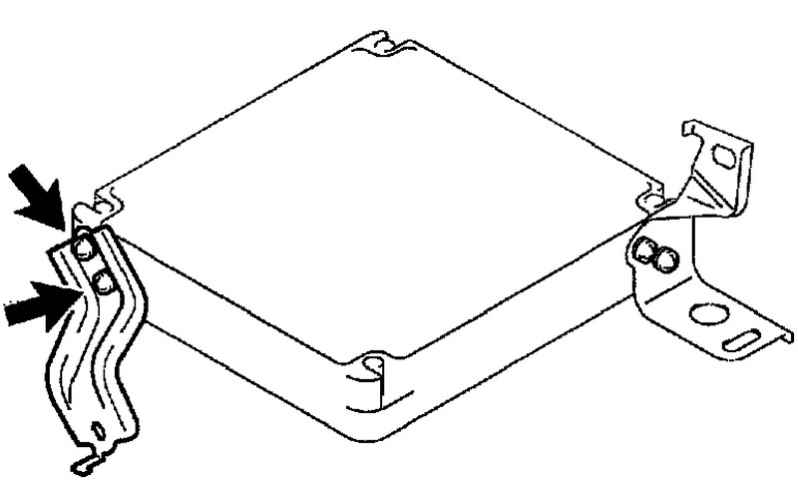

Выверните 2 винта и снимите кронштейн ЭБУ двигателя №1 (рис. 2.571).

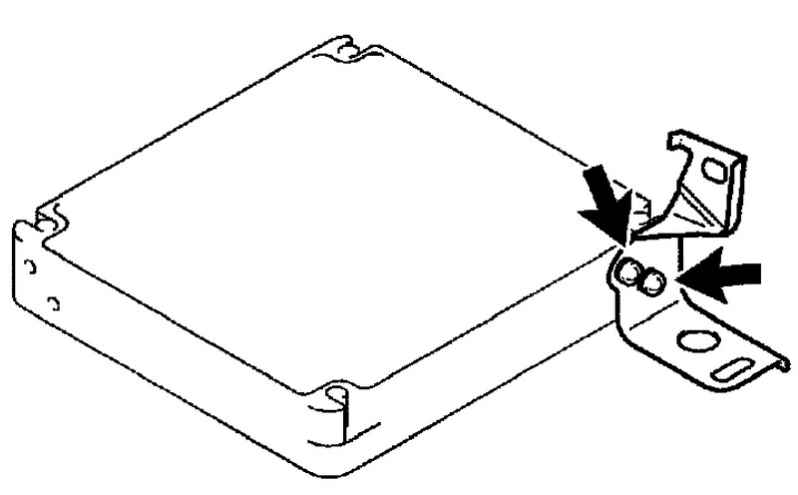

Выверните 2 винта и снимите кронштейн ЭБУ двигателя №2 (рис. 2.572).
Установка ЭБУ двигателя
Установите кронштейн №2 на ЭБУ двигателя и закрепите 2 винтами.
Момент затяжки: 3,0 Н·м.
Установите кронштейн №1 ЭБУ двигателя и закрепите 2 винтами.
Момент затяжки: 3,0 Н·м.
Закрепите ЭБУ двигателя болтом и винтом.
Момент затяжки: 5,0 Н·м для болта, 3,0 Н·м для винта.
Присоедините 4 разъема ЭБУ двигателя.
Установите хомут крепления жгута проводов.
Установите крышку перчаточного ящика в сборе.
Подсоедините отрицательную клемму к выводу аккумуляторной батареи.
Момент затяжки: 5,4 Н·м.
|
