2.11.9. Снятие и установка корпуса дроссельной заслоники (1CD-FTV)

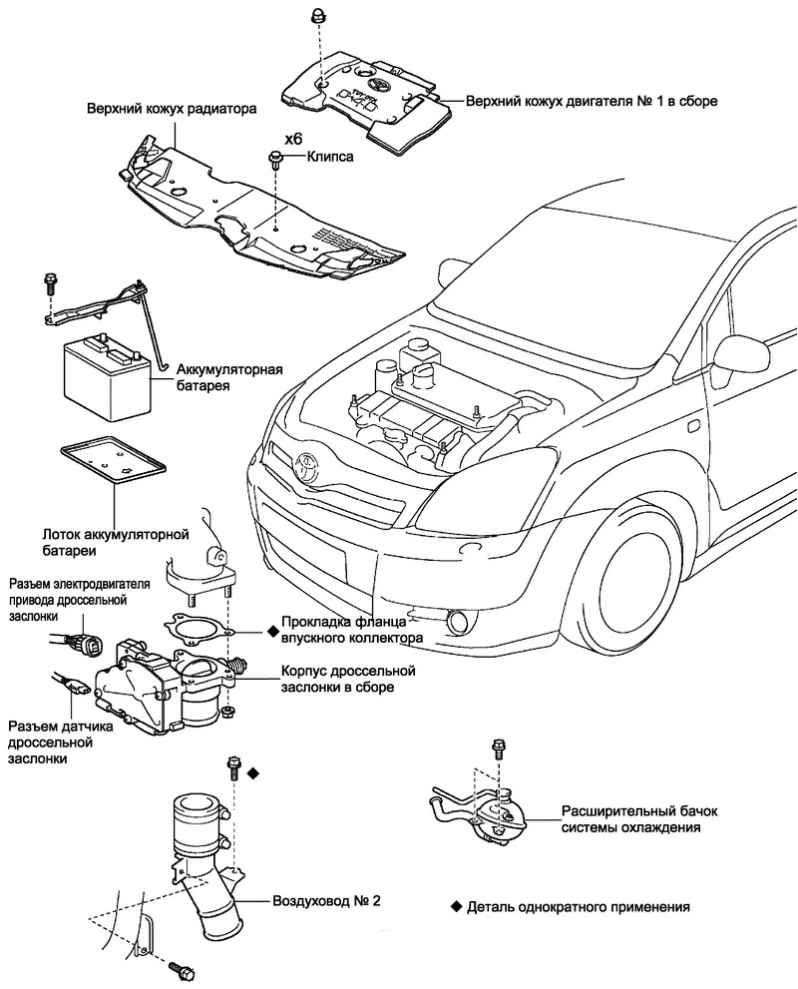

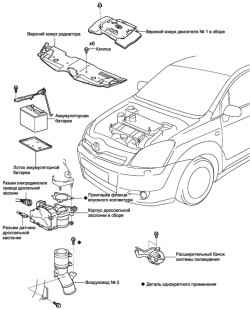

Дроссельный узел двигателя
Рис. 2.573. Дроссельный узел двигателя

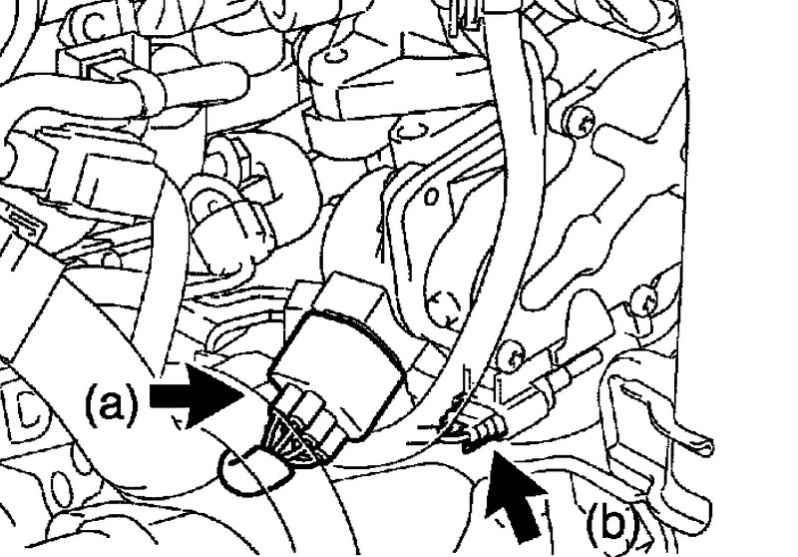

Разъемы дроссельного узла
Рис. 2.574. Разъемы дроссельного узла



Отсоедините отрицательную клемму аккумуляторной батареи.
Снимите верхний кожух радиатора.
Слейте охлаждающую жидкость.
Снимите верхний кожух №1 двигателя.
Снимите аккумуляторную батарею.
Снимите расширительный бачок системы охлаждения.
Снимите воздуховод №2.

Снятие корпуса дроссельной заслонки в сборе
Отсоедините разъем электродвигателя привода дроссельной заслонки.
Отсоедините разъем датчика дроссельной заслонки.

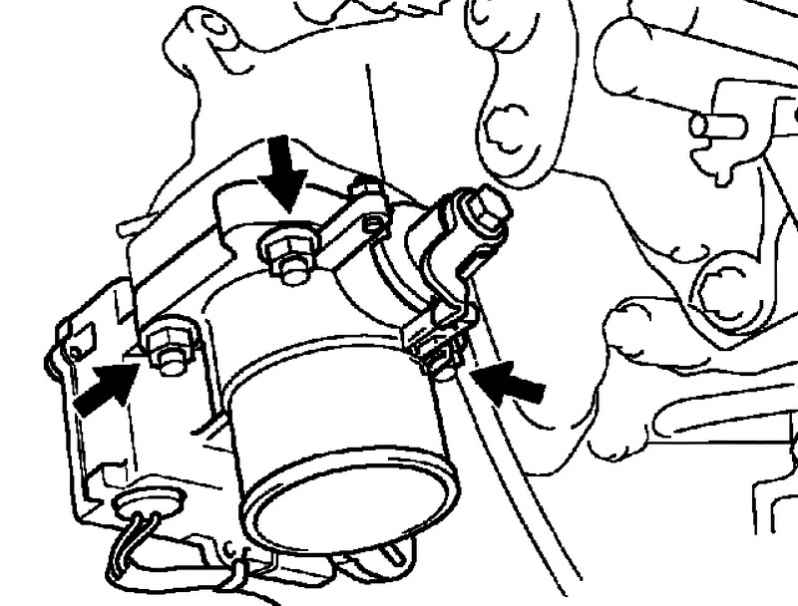

Крепление корпуса дроссельной заслонки в сборе
Рис. 2.575. Крепление корпуса дроссельной заслонки в сборе


Отверните 3 гайки, затем снимите корпус дроссельной заслонки и прокладку фланца впускного коллектора (рис. 2.575).

Установка корпуса дроссельной заслонки в сборе.
Установите новую прокладку и закрепите воздушную заслонку 3 гайками.
Момент затяжки: 21 Н·м.
Установите воздуховод №2.
Установите расширительный бачок системы охлаждения.
Установите аккумуляторную батарею.
Момент затяжки: 5,0 Н·м для болта, 3,5 Н·м для гайки.
Установите верхний кожух двигателя №1.
Установите верхний кожух радиатора.
Подсоедините отрицательную клемму к выводу аккумуляторной батареи.
Момент затяжки: 5,4 Н·м.
Залейте охлаждающую жидкость.
Убедитесь в отсутствии утечек охлаждающей жидкости.
