2.5.1. Проверка поликлинового ремня привода насоса гидроусилителя

Измерьте прогиб ремня.
Усилие нажатия: 98 Н.


Измерьте натяжение ремня.


Точки приложения усилий при проверке поликлинового ремня привода насоса гидроусилителя

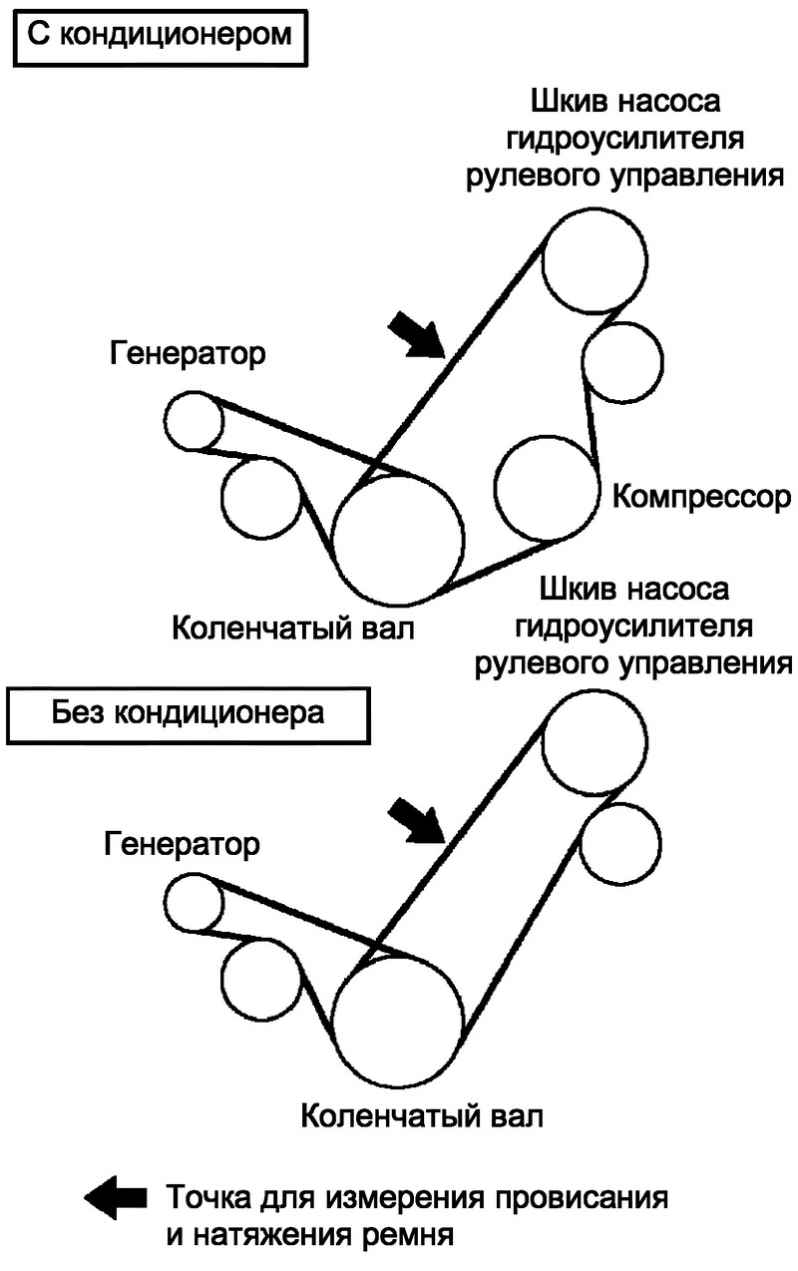

Рис. 2.317. Точки приложения усилий при проверке поликлинового ремня привода насоса гидроусилителя


ПРИМЕЧАНИЕ
Прогиб ремня измерять вточке указанной на рисунке 2.317.
При установке нового ремня отрегулируйте натяжение до номинальной величины.
При проверке ремня, эксплуатировавшегося более 5 мин, используйте значения для «Ремня, бывшего в употреблении».
При повторной установке ремня, эксплуатировавшегося более 5 мин, регулируйте прогиб и натяжение до средних значений, приведенных для «Ремня, бывшего в употреблении».
Натяжение и прогиб поликлинового ремня проверяйте после двух оборотов коленчатого вала.
При использовании измерителя натяжения ремня, убедитесь в его точности с помощью эталонного измерителя.
