2.5.6. Замена приводного ремня (1CD-FTV)

Снимите нижний щиток двигателя № 1.
Снимите нижний правый щиток двигателя.

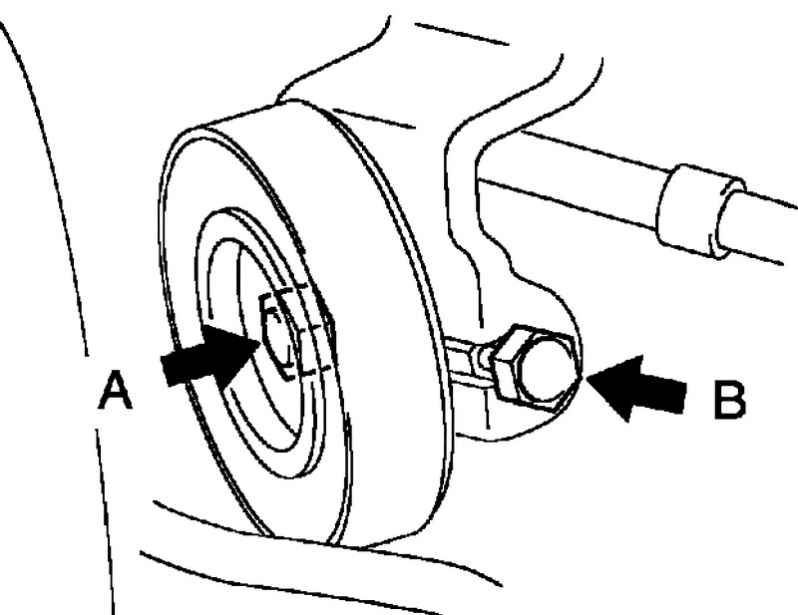

Гайка и болт крепления шкива привода компрессора системы кондиционирования
Рис. 2.323. Гайка и болт крепления шкива привода компрессора системы кондиционирования


Ослабьте гайку А и болт В (рис. 2.323).
Снимите поликлиновой ремень (привода компрессора системы кондиционирования от шкива коленчатого вала).

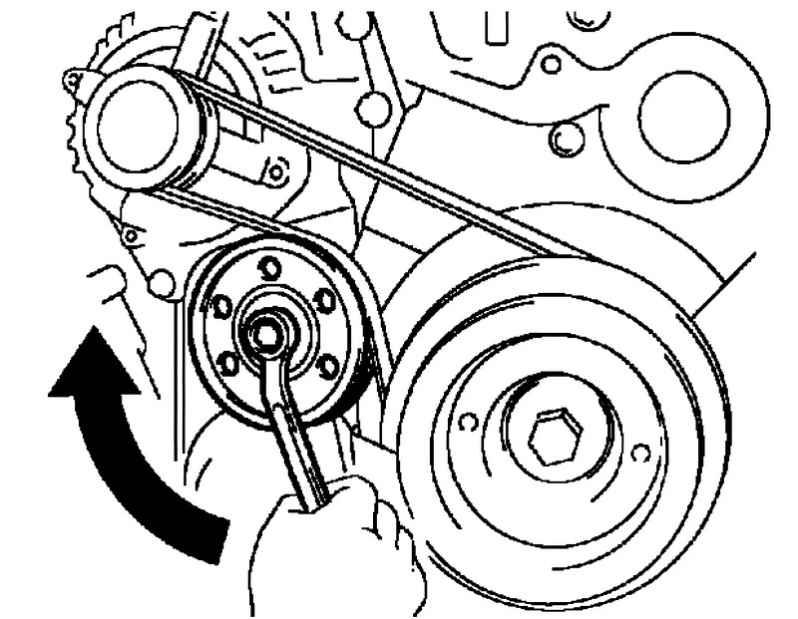

Проворачивание натяжителя поликлинового ремня
Рис. 2.324. Проворачивание натяжителя поликлинового ремня


Медленно поверните натяжитель поликлинового ремня по часовой стрелке, затем снимите ремень (рис. 2.324).

Регулировка натяжения поликлинового ремня №1 (привода компрессора кондиционера от шкива коленчатого вала)
Установите поликлиновой ремень.
Затяните болт В, затем отрегулируйте натяжение ремня (рис. 2.323).
Затяните гайку А.
Момент затяжки: 39 Н·м.
Установите нижний правый щиток двигателя
Установите нижний щиток двигателя №1
