2.7.10. Проверка реле вентилятора системы охлаждения

Проверка реле вентилятора №1 системы охлаждения
Проверьте сопротивление.

Проверка сопротивления реле №1

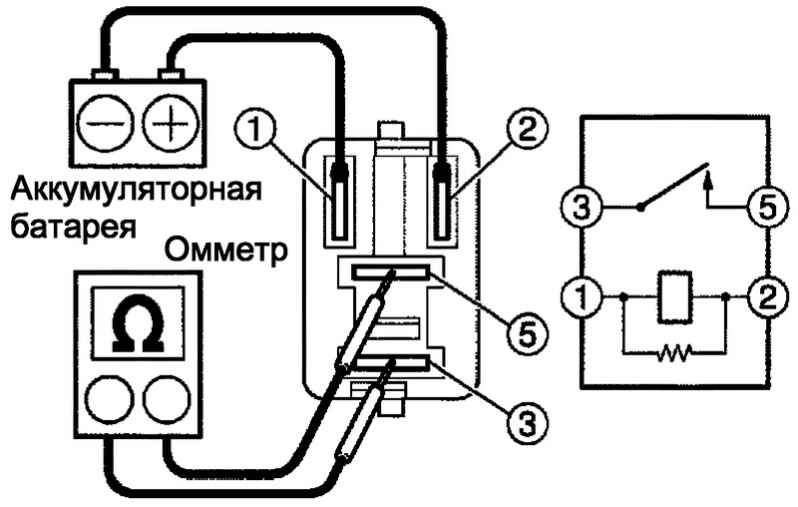

Рис. 2.409. Проверка сопротивления реле №1


Омметром измерьте сопротивление между клеммами (рис. 2.409).

Условия проверки

Если сопротивление не соответствует номинальному, реле следует заменить.

Проверка реле №2 вентилятора системы охлаждения
Проверьте сопротивление.

Проверка сопротивления реле №2

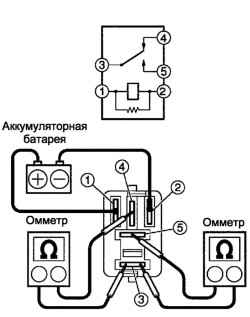

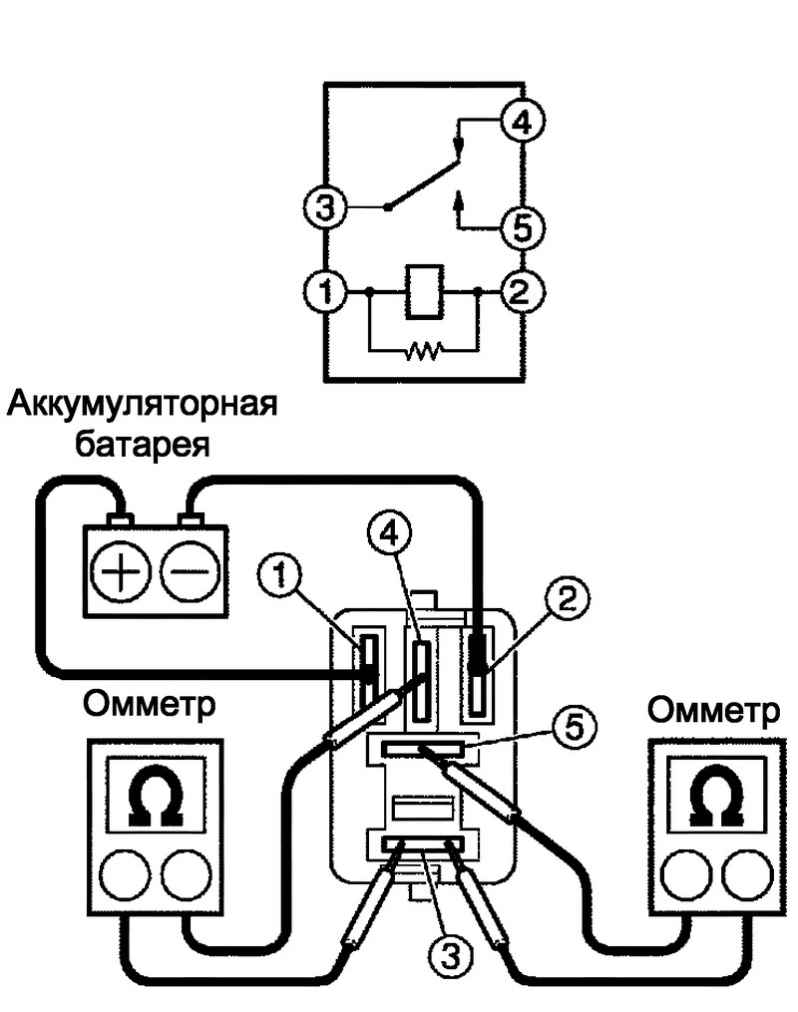

Рис. 2.410. Проверка сопротивления реле №2


Омметром измерьте сопротивление между клеммами (рис. 2.410).
Если сопротивление не соответствует номинальному, реле следует заменить.

Условия проверки

Проверка резистора вентилятора системы охлаждения (модели с кондиционером)
Проверьте сопротивление.
Омметром измерьте сопротивление между клеммами.

Условия проверки

Если сопротивление не соответствует номинальному, резистор вентилятора системы охлаждения следует заменить.
