2.7.11. Замена насоса охлаждающей жидкости в сборе (1ZZ-FE / 3ZZ-FE)

Снятие
Отсоедините отрицательную клемму от вывода аккумуляторной батареи
Снимите нижний левый щиток двигателя.
Снимите нижний защитный щиток двигателя №1.
Снимите нижний правый щиток двигателя.
Снимите верхний кожух радиатора.
Снимите крышку головки блока цилиндров №2.
Снимите охлаждающую жидкость.
Снимите клиновой ремень вентилятора и генератора.
Снимите генератор в сборе.

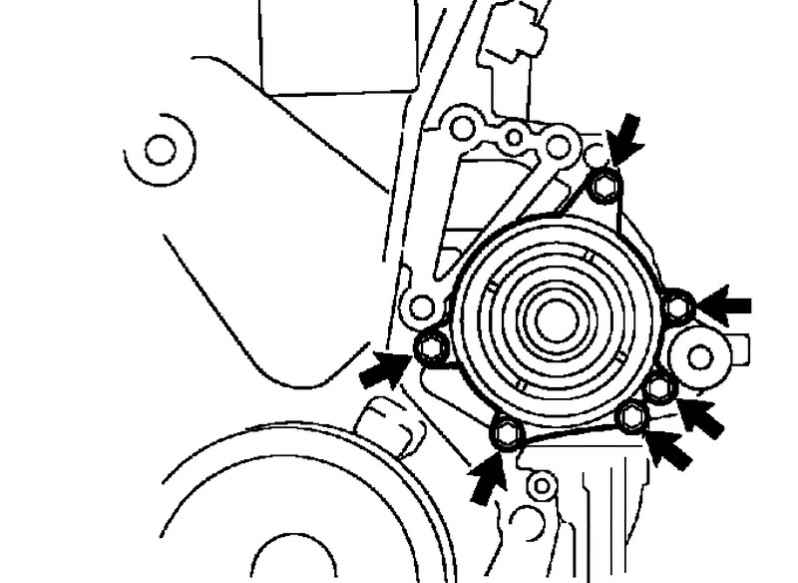

Болты крепления насоса охлаждающей жидкости
Рис. 2.411. Болты крепления насоса охлаждающей жидкости


Выверните 6 болтов, затем снимите насос охлаждающей жидкости (рис. 2.411).

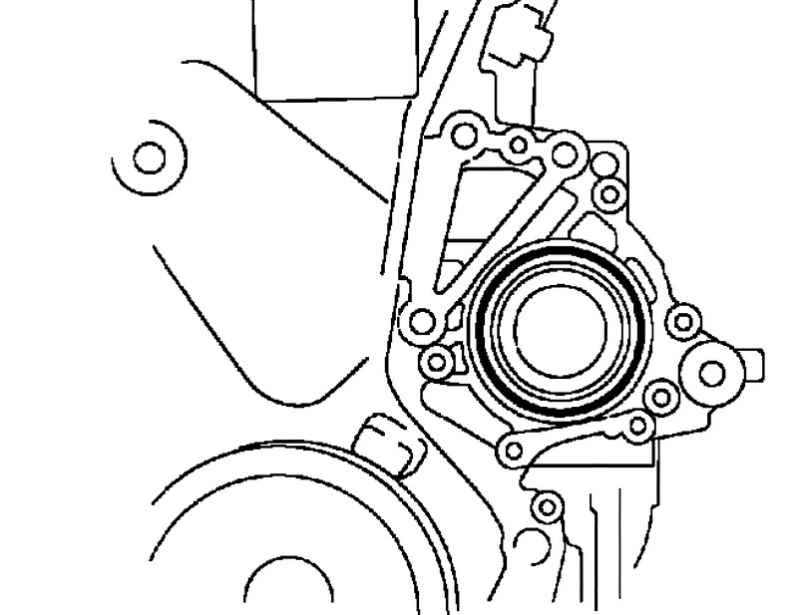

Уплотнительное кольцо
Рис. 2.412. Уплотнительное кольцо


Извлеките из крышки цепного привода ГРМ уплотнительное кольцо (рис. 2.412).

Установка
Установите в крышку цепного привода ГРМ новое уплотнительное кольцо.

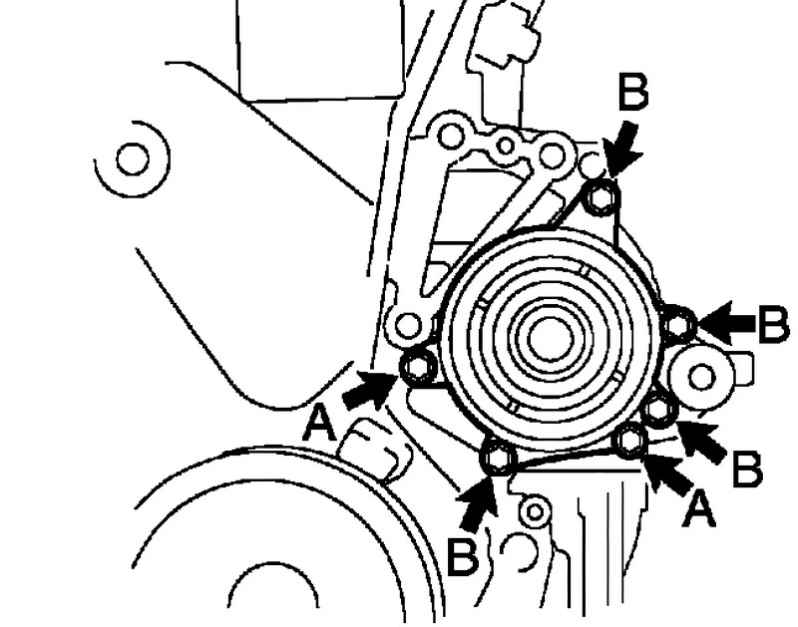

Болты крепления А и В насоса охлаждающей жидкости
Рис. 2.413. Болты крепления А и В насоса охлаждающей жидкости


Закрепите насос охлаждающей жидкости 6 болтами (рис. 2.413).
Момент затяжки: 9,0 Н·м для болта А, 11 Н·м для болта В.
Установку остальных компонентов осуществляйте в порядке, обратном снятию.
