2.7.13. Замена радиатора в сборе (1CD-FTV)

Слейте охлаждающую жидкость.

Отсоедините отрицательную клемму от вывода аккумуляторной батареи.

Снимите верхний кожух радиатора.

Снятие замка капота в сборе

Отсоедините шланг сапуна.

Отсоедините 2 разъема звукового сигнала.

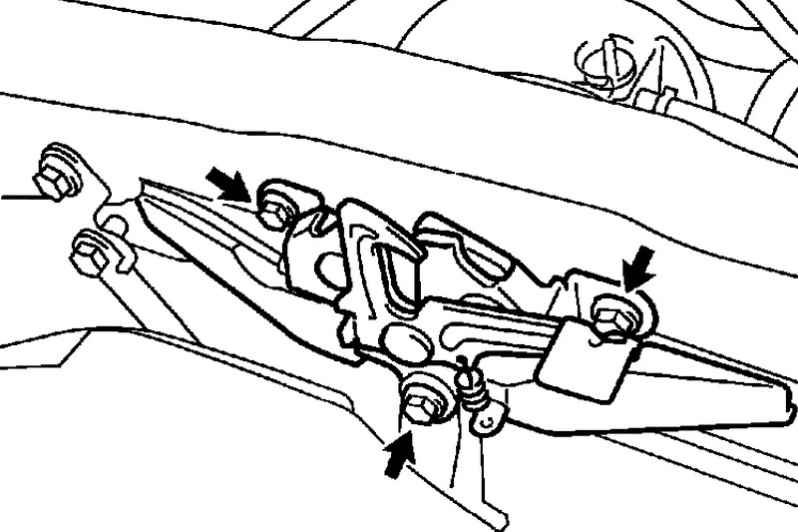

Рис. 2.421. Крепление замка капота

Выверните 3 болта и снимите замок капота в сборе, затем отсоедините трос привода замка капота (рис. 2.421).

Рис. 2.416. Крепление верхнего кронштейна радиатора

Выверните 7 болтов и снимте верхний кронштейн радиатора (см. рис. 2.416).

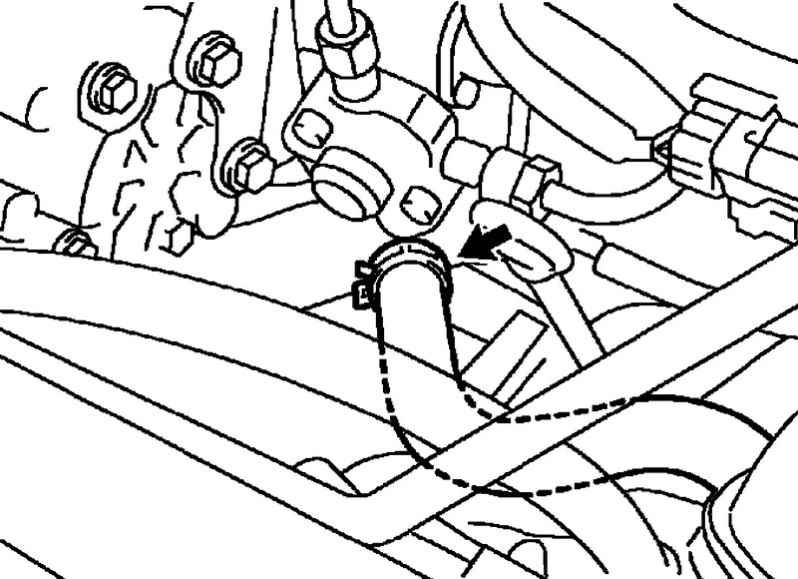

Рис. 2.422. Хомут перепускного шланга охлаждающей жидкости № 2

Отсоединить перепускной шланг охлаждающей жидкости №2 (рис. 2.422).

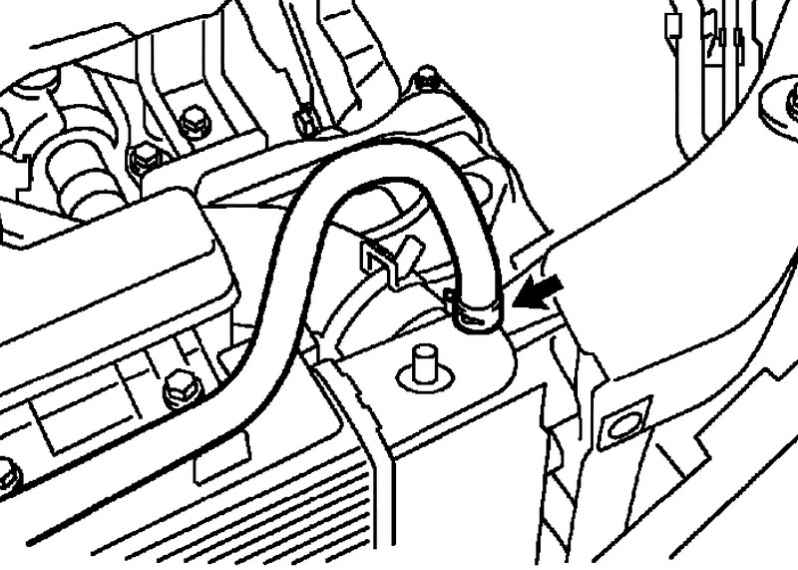

Рис. 2.423. Перепускной шланг охлаждающей жидкости

Отсоединить перепускной шланг охлаждающей жидкости (рис. 2.423).

Выверните 2 болта и снимите расширительный бачок в сборе.

Отсоединить 2 разъема вентилятора системы охлаждения и хомут крепления жгута проводов.

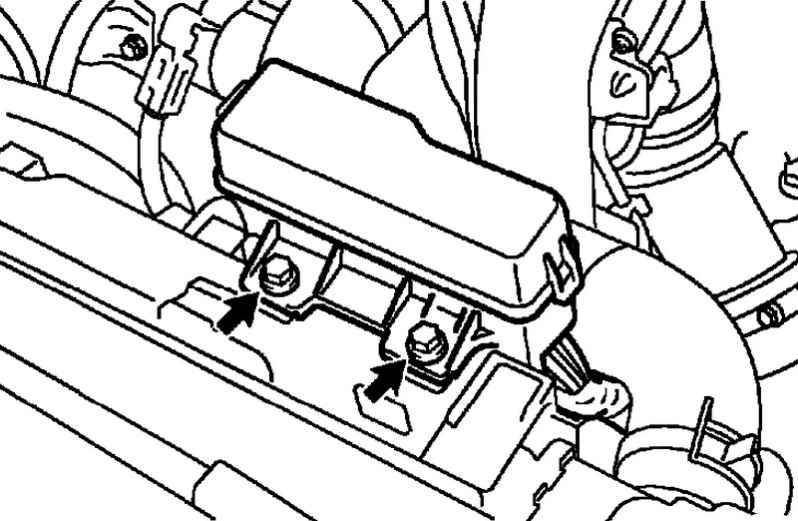

Рис. 2.424. Крепление блока реле № 2 моторного отсека

Выверните 2 болта, затем снимите блок реле №2 моторного отсека (рис. 2.424).

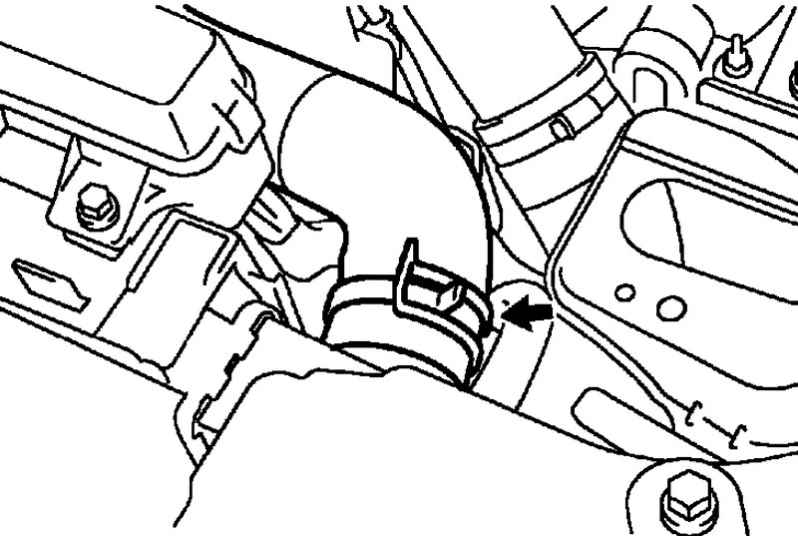

Рис. 2.425. Впускной шланг радиатора

Отсоедините впускной шланг радиатора (рис. 2.425).

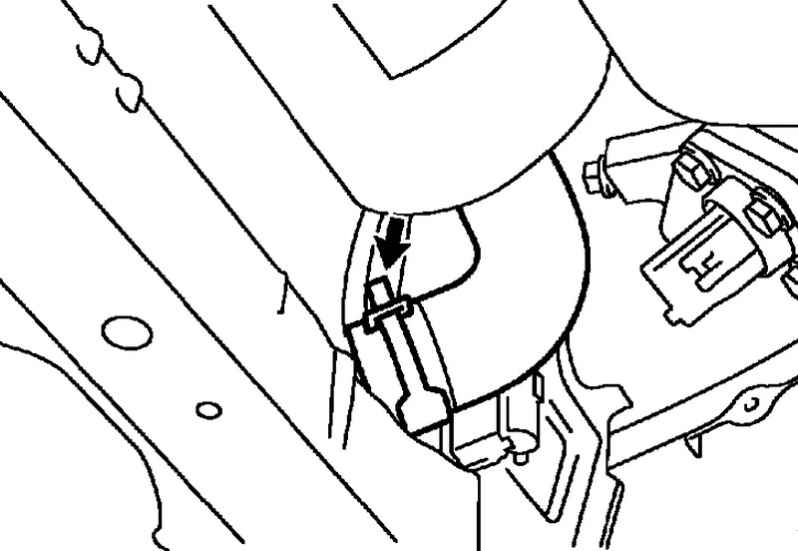

Рис. 2.426. Выпускной шланг радиатора

Отсоедините выпускной шланг радиатора (рис. 2.426).

Отсоедините разъем датчика температуры.

Выверните 2 болта.

Снимите 2 фиксатора с защелками, затем снимите кожух вентилятора системы охлаждения с электродвигателем.

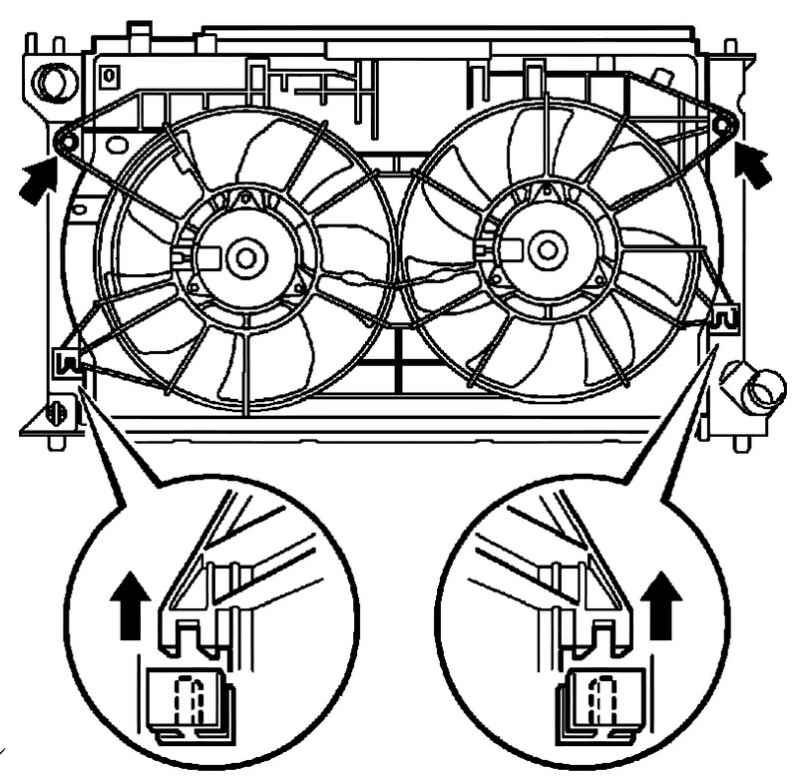

Рис. 2.427. Крепление радиатора

Снимите с автомобиля радиатор в сборе (рис. 2.427).

Установите на автомобиль радиатор в сборе.

Установите кожух вентилятора с электродвигателем и закрепите 2 болтами.

Момент затяжки: 7,5 Н·м.

Подсоедините разъем датчика температуры.

Присоедините выпускной шланг радиатора.

Присоедините впускной шланг радиатора.

Установите блок реле № 2 в моторном отсеке.

Момент затяжки: 5,3 Н·м.

Установите расширительный бачок системы охлаждения в сборе.

Момент затяжки: 6,0 Н·м.

ПРИМЕЧАНИЕ Установку остальных компонентов осуществляйте в порядке, обратном снятию.

Залейте охлаждающую жидкость.

Убедитесь в отсутствии утечек охлаждающей жидкости.
