2.7.5. Замена термостата (1CD-FTV)

Снятие
Снимите верхний кожух радиатора.
Слейте охлаждающую жидкость.
Отсоедините перепускной шланг охлаждающей жидкости № 1, перепускной шланг охлаждающей жидкости № 2 и шланг сапуна.

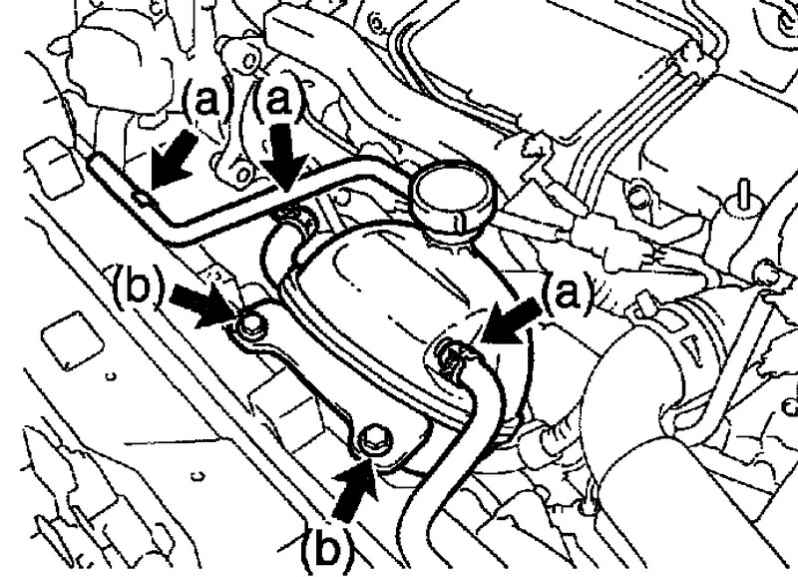

Расширительный бачок в сборе
Рис. 2.398. Расширительный бачок в сборе


Выверните 2 болта и снимите расширительный бачок в сборе (рис. 2.398).
Отсоедините выпускной шланг радиатора.

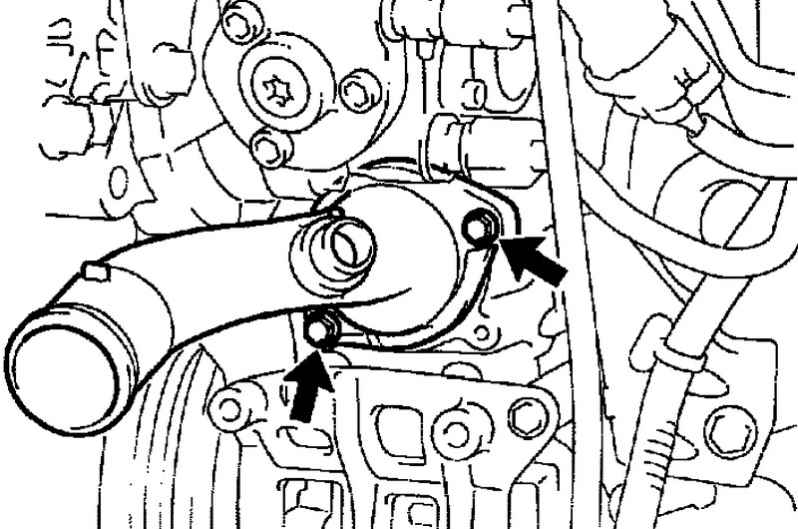

Впускной патрубок охлаждающей жидкости
Рис. 2.399. Впускной патрубок охлаждающей жидкости


Выверните 2 болта, снимите впускной патрубок охлаждающей жидкости и прокладку (рис. 2.399).

Установка
Установите на термостат новую прокладку.
УстановитЕ термостат выпускным клапаном вверх.

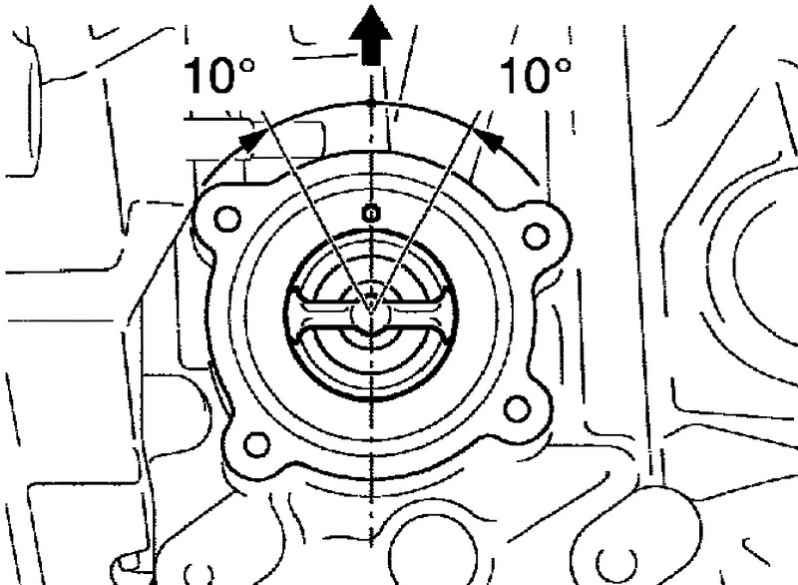

Установка термостата
Рис. 2.400. Установка термостата



ПРИМЕЧАНИЕ
Выпускной клапан может быть установлен с отклонением от предписанного положения на угол до 10° в любую сторону (рис. 2.400).

Установку остальных компонентов осуществляйте в порядке, обратном снятию.
