2.8.2. Замена промежуточного охладителя в сборе (1CD-FTV)

Отсоединить отрицательную клемму аккумуляторной батареи.

Снимите нижний левый щиток двигателя.

Снимите верхний кожух радиатора.

Снимите решетку радиатора.

Снимите накладку переднего бампера.

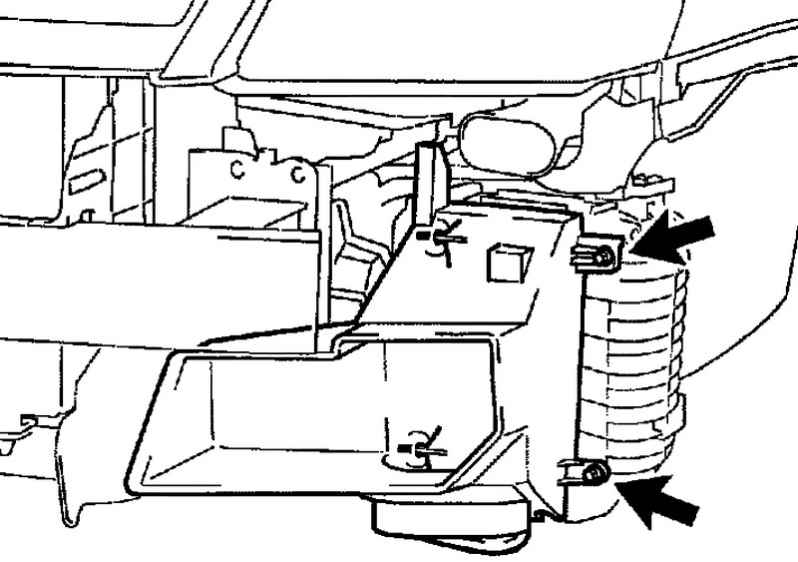

Рис. 2.431. Крепление воздуховода охладителя

Выверните 2 болта и снимите воздуховод охладителя (рис. 2.431).

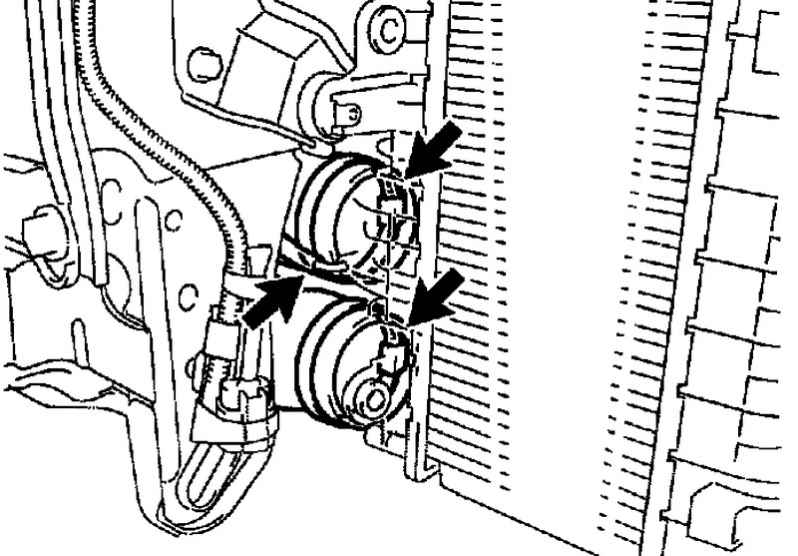

Рис. 2.432. Хомуты воздушных шлангов №1 и №2

Отсоединить от промежуточного охладителя вакуумный шланг и воздушные шланги №1 и №2 (рис. 2.432).

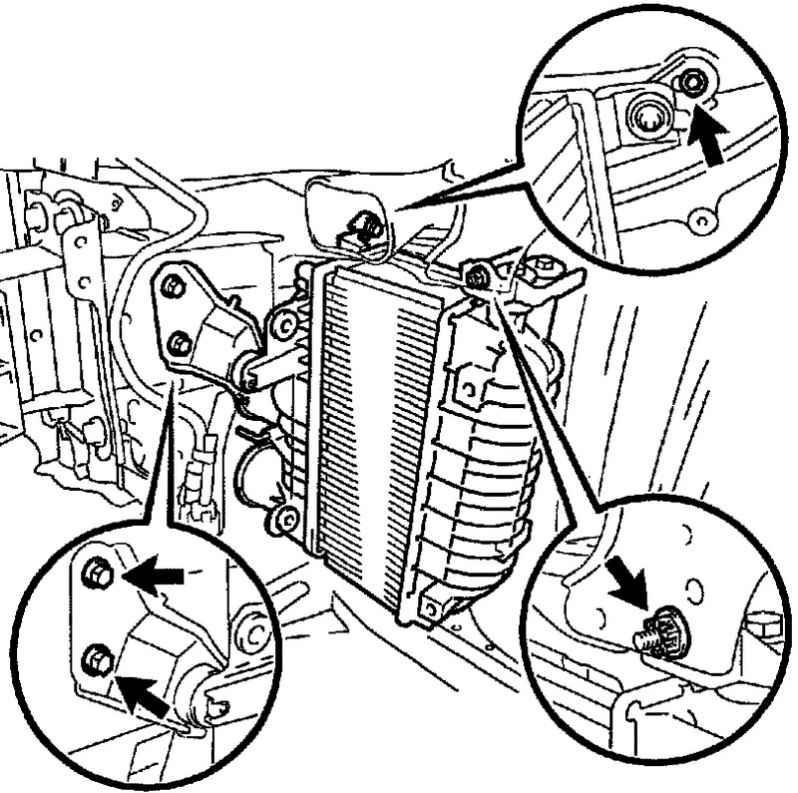

Рис. 2.433. Крепление промежуточного охладителя в сборе

Выверните 3 болта и отверните гайку, затем снимите промежуточный охладитель в сборе (рис. 2.433).

Установите промежуточный охладитель в сборе и закрепите 3 болтами и новой гайкой.

Момент затяжки: 7,0 Н·м.

Присоедините к промежуточному охладителю вакуумные шланги №1 и №2.

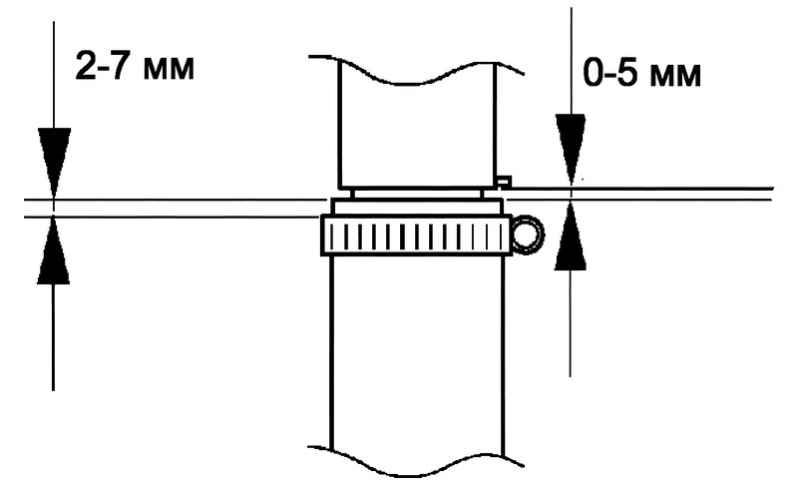

Рис. 2.434. Схема установки хомутов

Установите воздушный шланг и закрепите его хомутами, как показано на рисунке 2.434.

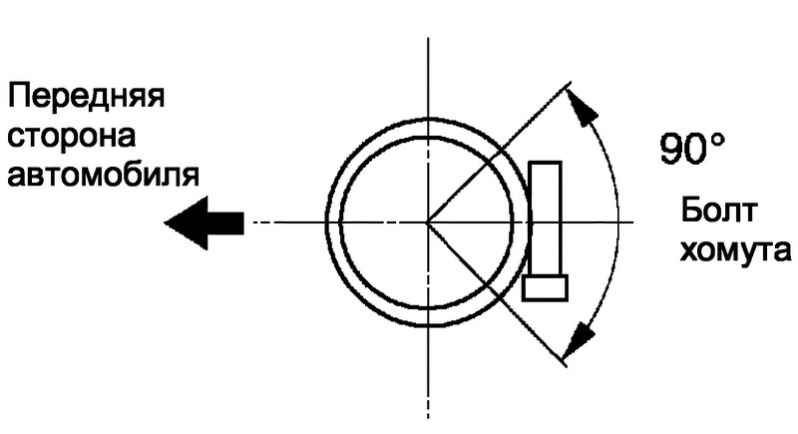

Рис. 2.435. Схема затягивания хомутов

Затяните хомуты шланга, как показано на рисунке 2.435.

Момент затяжки: 6,0 Н·м.

Вставьте выступающую часть воздуховода в вогнутую часть промежуточного охладителя, затем закрепите 2 болтами.

Момент затяжки: 5,0 Н·м.

Установите накладку переднего бампера.

Установите решетку радиатора.

Установите верхний кожух радиатора.

Установите нижний левый щиток двигателя.

Подсоедините отрицательную клемму к выводу аккумуляторной батареи.

Момент затяжки: 5.4 Н·м.
