3.2.2. Механическая коробка передач в блоке с главной передачей C251

Механизм переключения передач

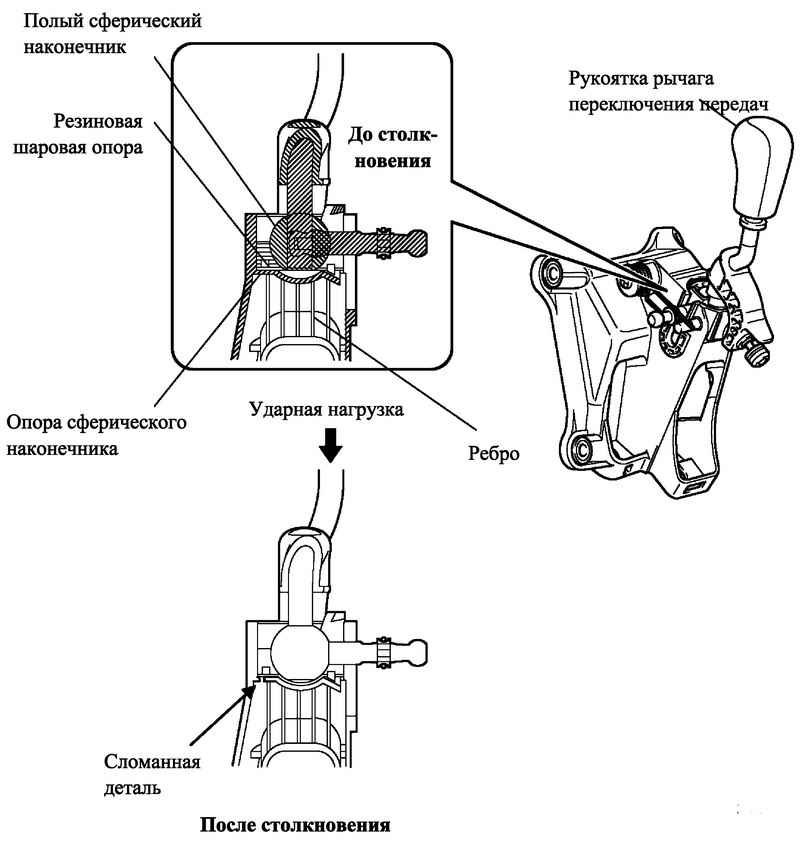

Рис. 3.55. Механизм переключения передач

Рычаг переключения передач располагается на панели приборов.

Конструкция с полым сферическим наконечником рычага в паре с резиновой шаровой опорой, установленные с преднатягом, сводят к минимуму ослабление соединений рычага переключения передач в процессе эксплуатации.

Благодаря размещению рычага переключения на панели приборов повышается уровень травмобезопасности. При столкновении опора сферического наконечника отламывается, поглощая энергию удара. Кроме того, ребра на нижней поверхности опорной плиты сминаются под воздействием удара.
