6.2.3. Проверка усилителя тормозной системы в сборе

Проверка герметичности

Проверка усилителя тормозной системы

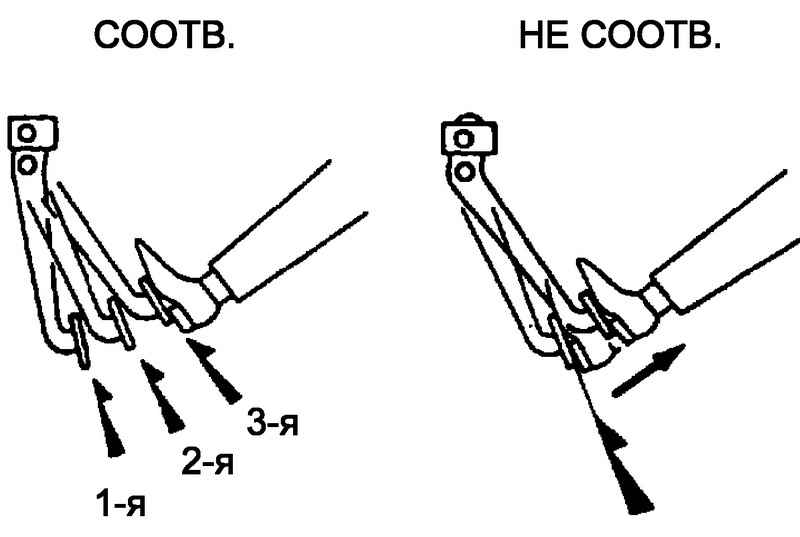

Рис. 6.14. Проверка усилителя тормозной системы


Запустите двигатель и заглушите его через 1 или 2 мин. Медленно нажмите на педаль тормоза не менее 3 раз (рис. 6.14).

ПРИМЕЧАНИЕ
Усилитель тормозной системы герметичен, если расстояние, пройденное педалью тормоза, уменьшается с каждым нажатием.

Если это не так, проверьте обратный вакуумный клапан.
Если обратный вакуумный клапан исправен, замените усилитель тормозной системы в сборе.
Нажать на педаль тормоза при работающем двигателе и, не отпуская, заглушить двигатель.
Если остаточный ход педали тормоза остается неизменным после 30 судерживания педали тормоза, усилитель герметичен.
Если это не так, проверьте обратный вакуумный клапан.
Если обратный вакуумный клапан исправен, замените усилитель тормозной системы в сборе.

Проверка работоспособности

Проверка работоспособности усилителя тормозов

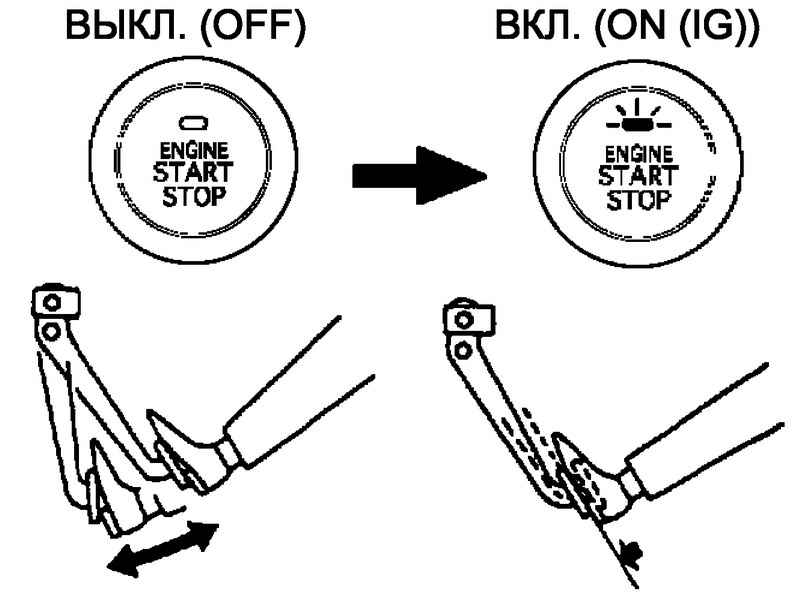

Рис. 6.15. Проверка работоспособности усилителя тормозов


Нажмите на педаль тормоза несколько раз при выключенном зажигании и убедитесь в отсутствии изменений в остаточном ходе педали тормоза (рис. 6.15).
Нажмите на педаль тормоза и запустить двигатель.
Если педаль тормоза начинает опускаться, то усилитель исправен. Если это не так, проверьте обратный вакуумный клапан.
Если обратный вакуумный клапан исправен, замените усилитель тормозной системы в сборе.
Проверка обратного вакуумного клапана
Проверьте обратный вакуумный клапан.
Снимите обратный вакуумный клапан с усилителя тормозной системы.

Проверка обратного вакуумного клапана

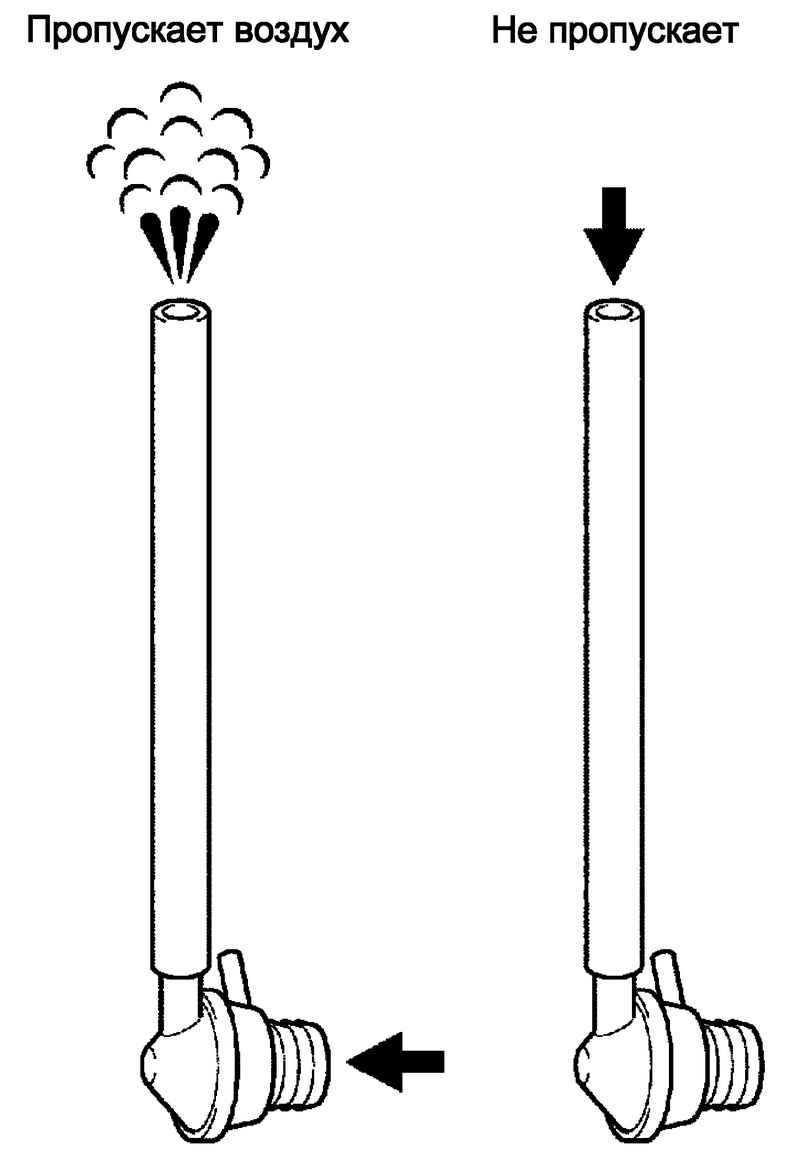

Рис. 6.16. Проверка обратного вакуумного клапана


Убедитесь, что клапан пропускает воздух в направлении от усилителя к двигателю и не пропускает в обратном направлении (рис. 6.16).

ПРИМЕЧАНИЕ
При обнаружении какой-либо неисправности замените обратный вакуумный клапан.
