6.2.4. Проверка вакуумного насоса в сборе (1CD-FTV)

Проверка работоспособности
Снимите хомут, отсоедините вакуумный шланг от вакуумного насоса.

Проверка вакуумного насоса в сборе

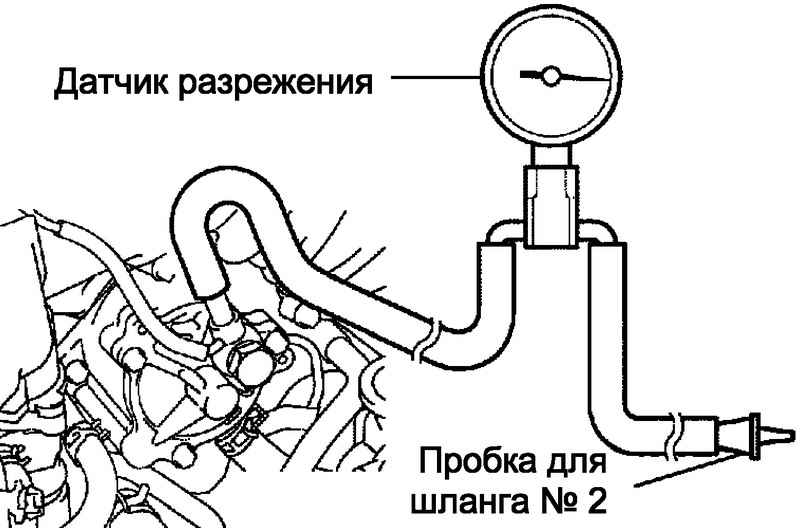

Рис. 6.17. Проверка вакуумного насоса в сборе


Подсоединить шланг датчика разрежения к вакуумному насосу в сборе, как показано на рисунке 6.17.
Закройте отверстие другого шланга датчика разрежения пробкой №2.
Запустите двигатель и прогрейте его в течение более чем 2 мин.
При холостых оборотах двигателя проверьте разрежение вакуумного насоса.
Номинальное разрежение: более 650 мм рт. ст. (86,7 кПа).
Отсоедините датчик разрежения от вакуумного насоса в сборе.
Подсоедините вакуумный шланг к вакуумному насосу и закрепите хомутом.
