7.2.5. Замена стартера в сборе (1ZZ-FE / 3ZZ-FE)

Отсоедините отрицательную клемму от вывода аккумуляторной батареи.
Сннимите нижний щиток двигателя №1.

Снятие стартера в сборе
Отсоедините разъем стартера.
Снимите колпачок клеммы.

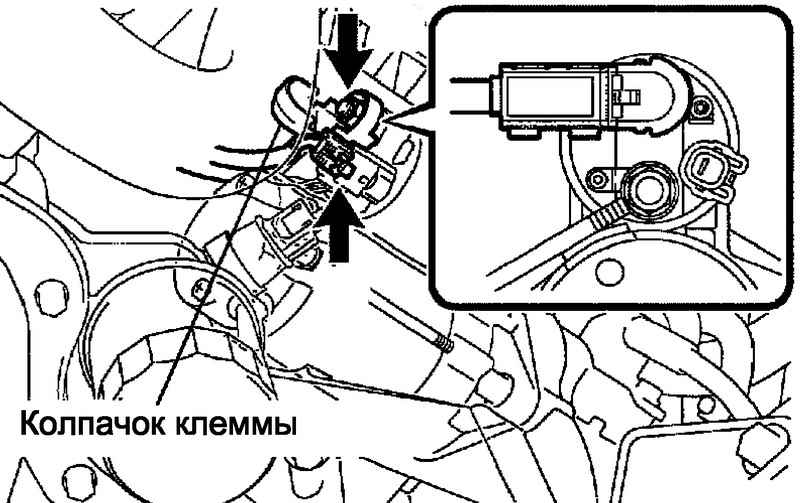

Гайка крепления провода и разъем стартера
Рис. 7.22. Гайка крепления провода и разъем стартера


Отверните гайку, отсоединить провод от стартера (рис. 7.22).

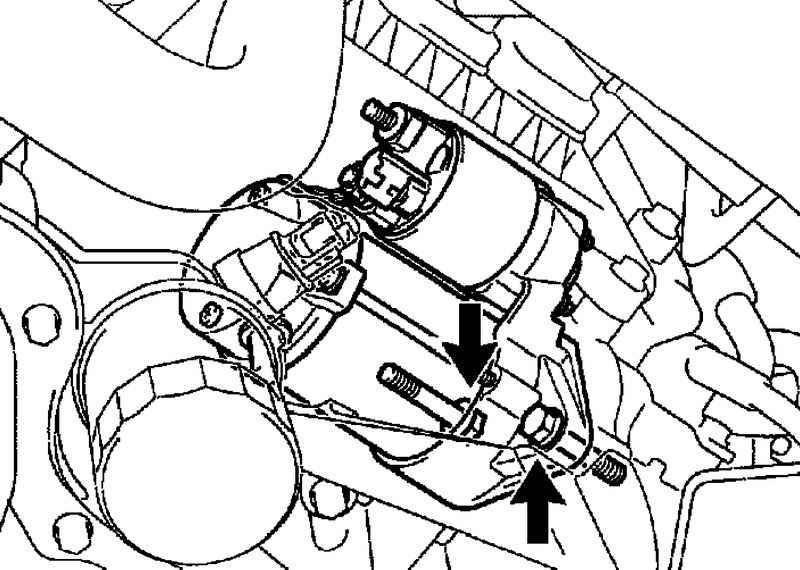

Болты крепления стартера
Рис. 7.23. Болты крепления стартера


Вывернуть 2 болта крепления и снять стартер (рис. 7.23).

Установка стартера в сборе
Установите и закрепите стартер 2 болтами.
Момент затяжки: 37 Н·м.
Подсоедините и закрепите провод стартера гайкой.
Момент затяжки: 9,8 Н·м.

ПРИМЕЧАНИЕ
Убедитесь, что провод стартера располагается под необходимым углом.

Наденьте колпачок на клемму.
Подсоедините разъем стартера.
Установите нижний щиток двигателя №1.
Подсоедините отрицательную клемму к выводу аккумуляторной батареи.
