7.2.6. Замена стартера в сборе (1CD-FTV)

Отсоедините отрицательную клемму от вывода аккумуляторной батареи.
Слейте охлаждающую жидкость.
Снимите верхний кожух радиатора.
Снимите расширительный бачок системы охлаждения в сборе.
Снимите воздушный фильтр в сборе.
Снимите аккумуляторную батарею.

Снятие стартера в сборе

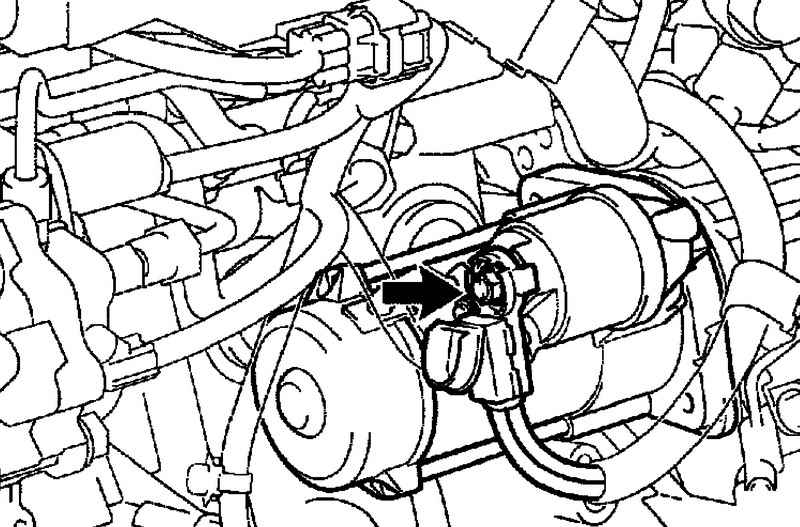

Болты крепления стартера
Рис. 7.24. Болты крепления стартера


Отверните гайку и отсоединить клемму 30 (рис. 7.24).

Разъем стартера
Рис. 7.25. Разъем стартера


Отсоедините разъем стартера (рис. 7.25).

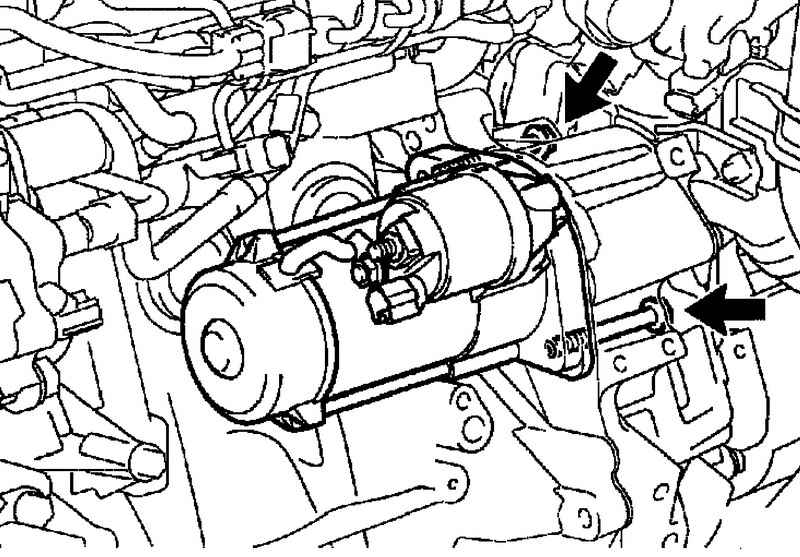

Болты крепления стартера
Рис. 7.26. Болты крепления стартера


Выверните 2 болта крепления и снимите стартер (рис. 7.26).
Установите стартер в сборе.
Момент затяжки: 37 Н·м для болта, 9,8 Н·м для клеммы 30.
Установите аккумуляторную батарею.
Момент затяжки:5,0 Н·м для болта, 3,5 Н·м для гайки.
Установите воздушный фильтр в сборе.
Установите расширительный бачок системы охлаждения в сборе.
Установите верхний кожух радиатора.
Подсоедините отрицательную клемму к выводу аккумуляторной батареи.
Залейте охлаждающую жидкость.
Убедитесь в отсутствии утечек охлаждающей жидкости.
