8.2.2. Замена заднего бампера

ПРИМЕЧАНИЕ
Установка выполняется в обратной разборке последовательности. При этом описываются лишь дополнительные моменты, имеющие важное значение при установке.
Если для болта не указан момент затяжки, см. таблицу стандартных моментов затяжки для болтов.

Снимите заднюю накладку багажника.
Снимите задний левый брызговик (для автомобилей с брызговиками.
Снимите задний правый брызговик (для автомобилей с брызговиками).

Снятие задннго бампера

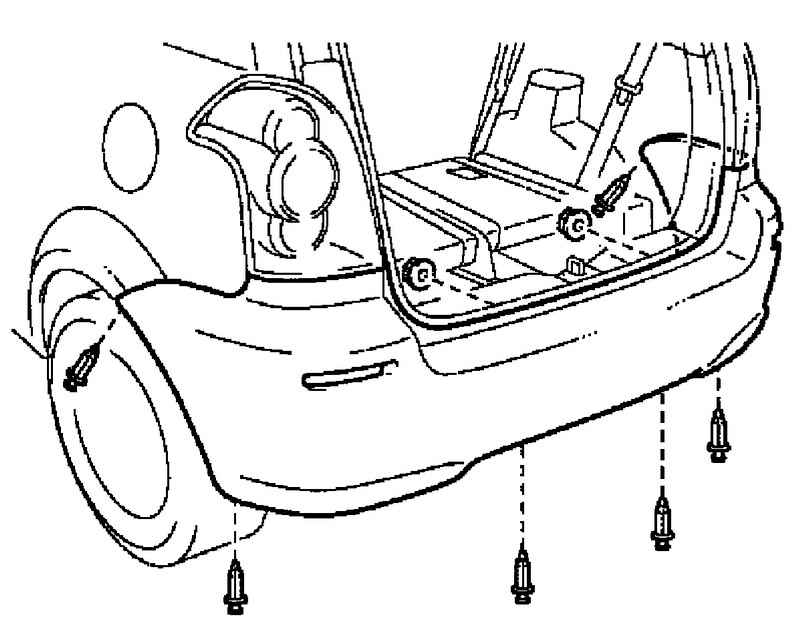

Крепление заднего бампера
Рис. 8.15. Крепление заднего бампера

Съемником извлеките 6 клипс (рис. 8.15).
Отверните 2 гайки.

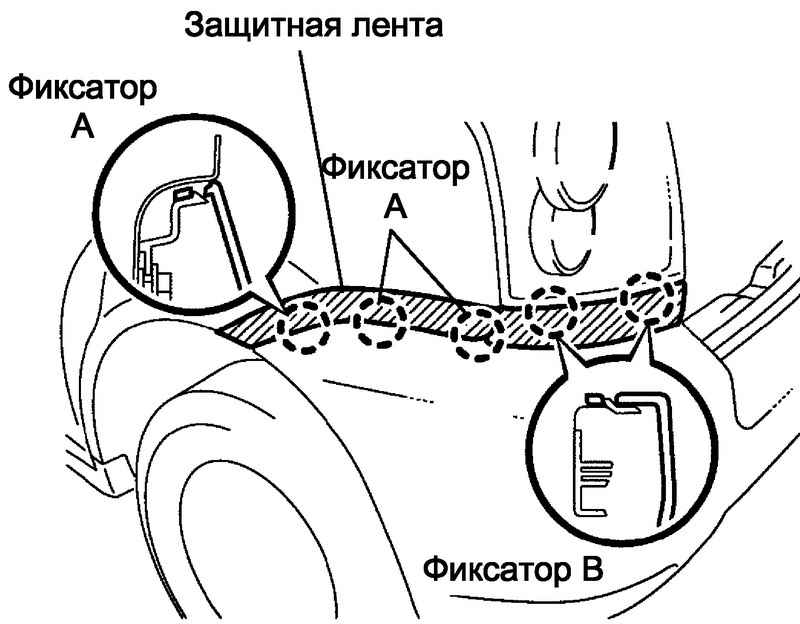

Наклеивание защитной ленты
Рис. 8.16. Наклеивание защитной ленты

Наклейте на заднюю боковую панель кузова защитную ленту (рис. 8.16).
Отверткой отсоедините 6 фиксаторов, обозначенных буквой А, и 4 фиксатора В, затем снимите бампер.
На автомобиляхс ультразвуковыми датчиками: отсоедините 4 разъема.
Снимите ультразвуковой датчик №1 (для автомобилей с системой ультразвуковых датчиков)
Снимите ультразвуковой датчик №2 (для автомобилей с системой ультразвуковых датчиков)
Снимите светоотражатели в сборе.

Снятие левого бокового кронштейна заднего бампера

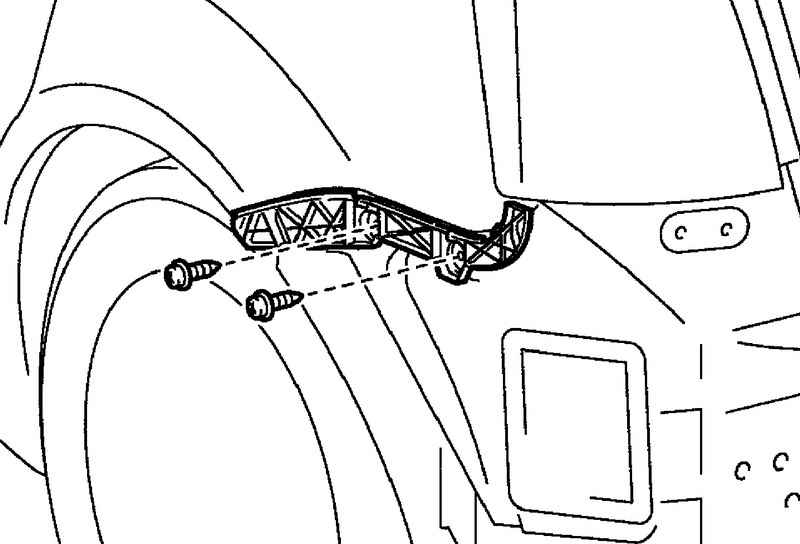

Крепление кронштейна
Рис. 8.17. Крепление кронштейна

Выверните 2 винта и снимите кронштейн (рис. 8.17).

Снятие левого верхнего кронштейна заднего бампера

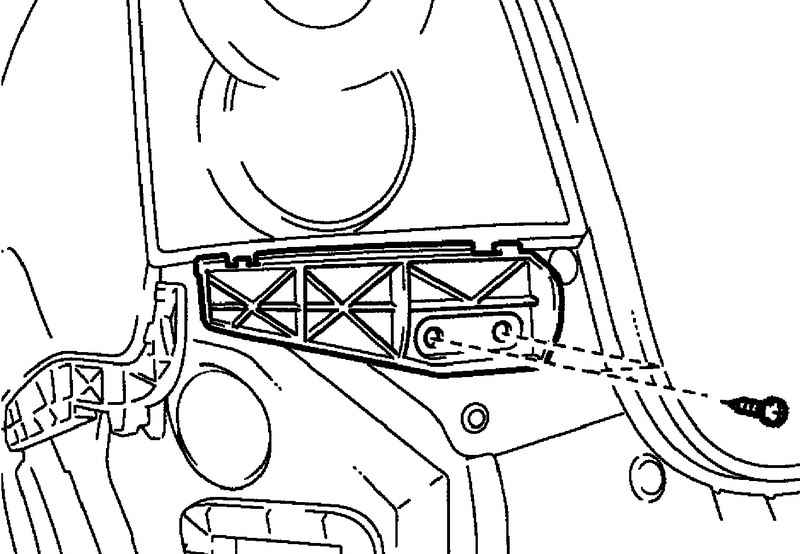

Крепление кронштейна
Рис. 8.18. Крепление кронштейна

Выверните 2 винта и снимите кронштейн (рис. 8.18).
Снимите правый верхний кронштейн заднего бампера.

Снятие усилителя заднего бампера

Крепление усилителя заднего бампера
Рис. 8.19. Крепление усилителя заднего бампера

Вывернуть 6 болтов и снимите усилитель бампера (рис. 8.19).

ПРИМЕЧАНИЕ
Установку компонентов осуществляйте в порядке, обратном снятию.
