8.2.8. Регулировка двери багажника

ПРИМЕЧАНИЕ
Центровочные болты используются для крепления петель и замка капота. Капот и замок капота не могут быть отрегулированы с установленными центровочными болтами. При регулировке центровочные болты следует заменить стандартными болтами (с шайбами).

Проверьте заднюю дверь.

Схема проверки регулировки двери багажника

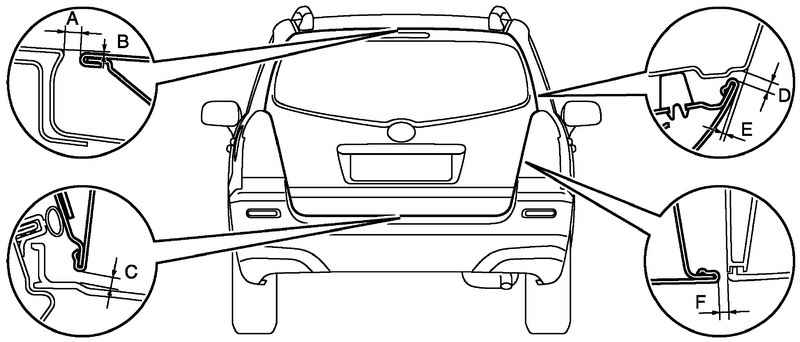

Рис. 8.41. Схема проверки регулировки двери багажника


Убедитесь, что зазоры, отмеченные буквами от A до F, не превышают номинальные значения (рис. 8.41).

Номинальные значения

Отрегулируйте заднюю дверь.

Болты крепления петли к двери

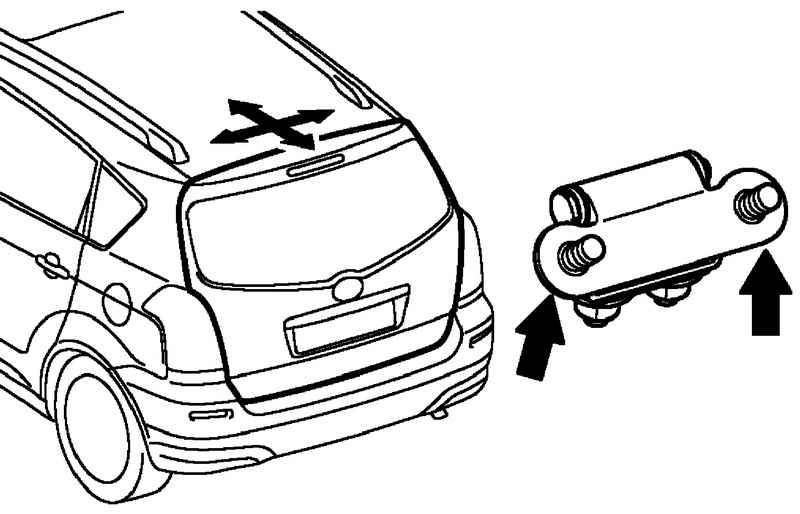

Рис. 8.42. Болты крепления петли к двери


Ослабьте болты крепления петли к двери и отрегулируйте положение двери (рис. 8.42).
После регулировки затяните болты крепления петель к двери.
Момент затяжки: 19,5 Н·м.

Регулировка защелки

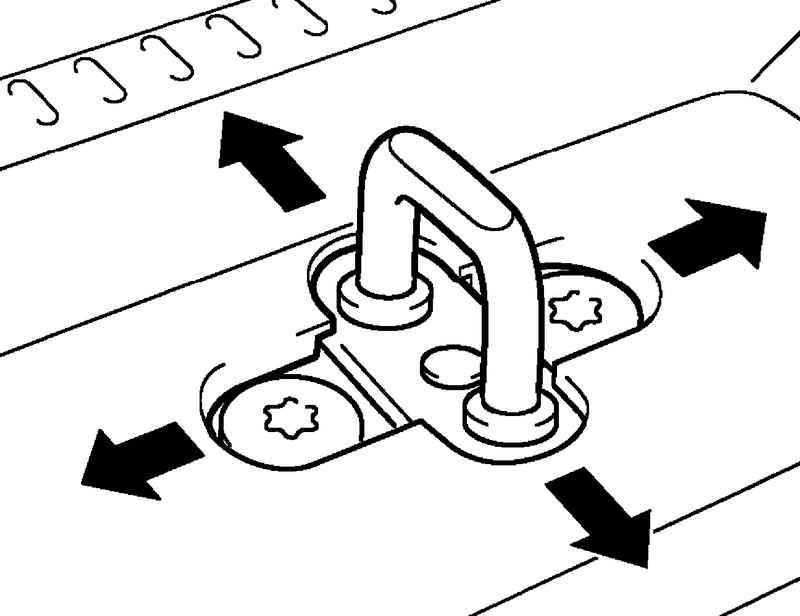

Рис. 8.43. Регулировка защелки


Отрегулируйте положение защелки замка, ослабив винты крепления защелки и ударяя по ней пластмассовым молотком (рис. 8.43).
После регулировки затяните винты крепления защелки.
Момент затяжки: 11,5 Н·м.
