9.22. Схема освещения салона (часть 2)

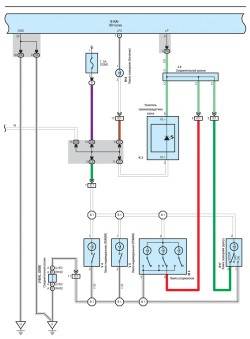

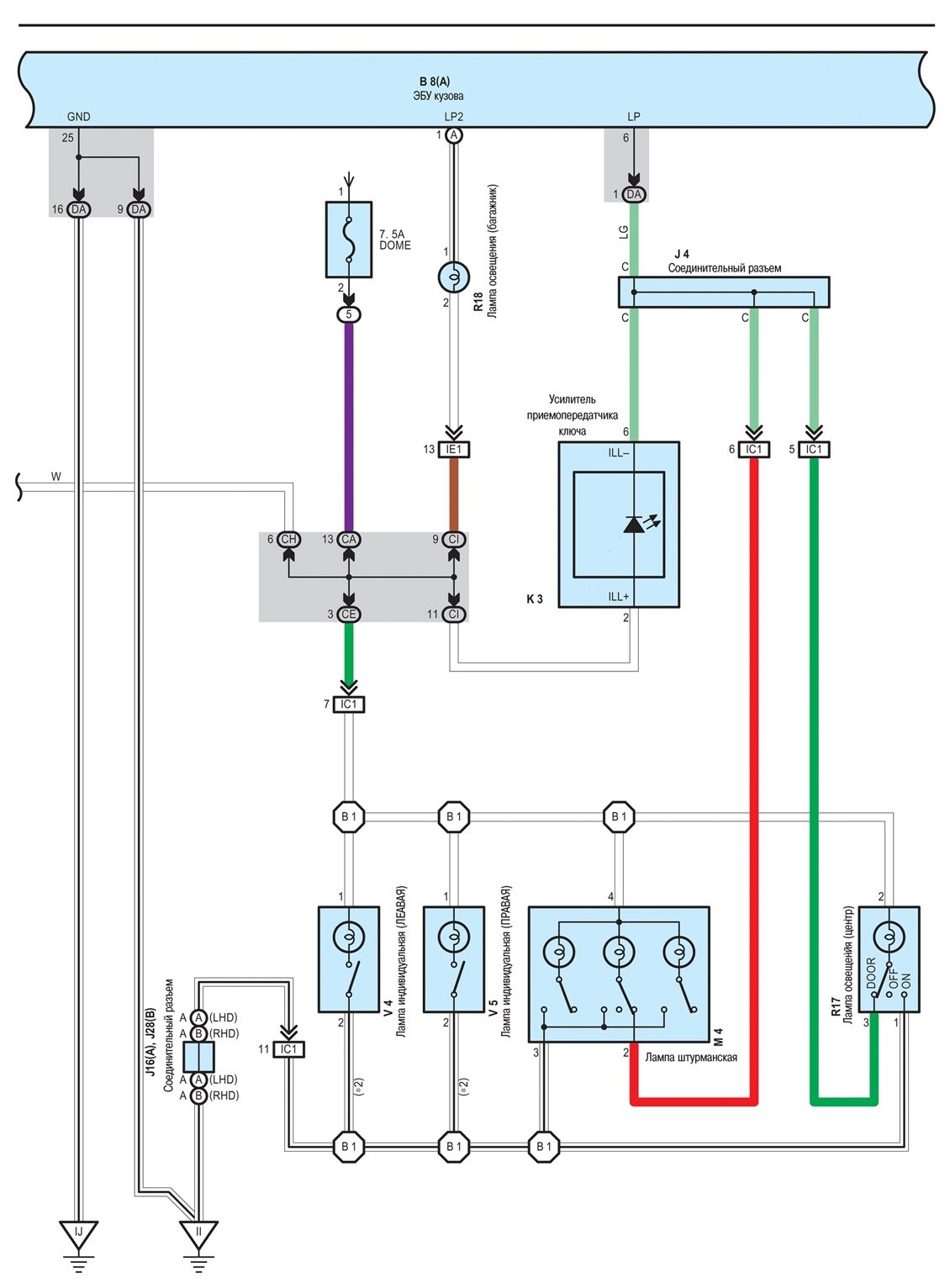

Схема освещения салона (часть 2)

« предыдущая страница
9.21. Схема освещения салона (часть 1)
^
к оглавлению
следующая страница »
9.23. Схема освещения салона (часть 3)
