2.7. Аудиосистема

Панель аудиосистемы моделей Lexus LX470 представлена на сопроводительной иллюстрации.

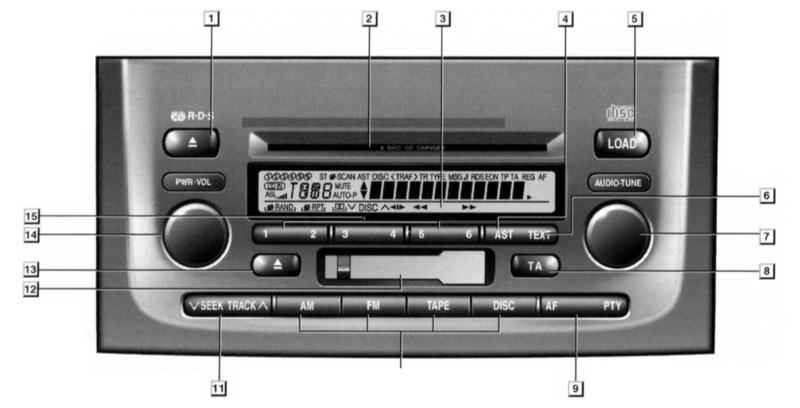

Панель аудиосистемы моделей Lexus LX 470

1 — Кнопка остановки и извлечения CD
2 — Щель установки CD
3 — Информационный дисплей
4 — Кнопка автоматического сканирования радиостанций и занесения и в память аудиосистемы
5 — Кнопка установки CD
6 — Выключатель отображения текста, передаваемого выбранной радиостанцией
7 — Переключатель настройки эквалайзера, баланса звука и автоматического управления громкостью
8 — Переключатель выбора радиостанции, транслирующей дорожную информацию

9 — Кнопка выбора альтернативной частоты выбранной радиостанции (AF) и выбора радиостанции определенного формата вещания (PTY)
10 — Кнопки режимов работы аудиосистемы
11 — Кнопка поиска радиостанции или аудиодорожки на кассете или CD, а также выбора режима воспроизведения
12 — Щель установки кассеты
13 — Кнопка остановки и извлечения кассеты
14 — Рукоятка включения аудиосистемы и регулировки громкости
15 — Кнопки выбора радиостанции из памяти аудиосистемы или выбора режима воспроизведения в зависимости от приписываемых им информационным дисплеем функций

На этих моделях также предусмотрены кнопки дистанционного управления аудиосистемой, расположенные на рулевом колесе (обратитесь к Органы управления и приемы безопасной эксплуатации автомобиля).

Аудиосистема моделей Toyota Land Cruiser подробно описана в отдельном выпущенном издательством «АРУС» Руководстве по эксплуатации этих автомобилей.

Рассматриваемая аудиосистема имеет возможность приема радиосигнала формата RDS на частотах LW, MW, FM1, FM2 и FM3, прослушивания аудиокассет и компакт-дисков (CD). В нее можно устанавливать до 6 CD одновременно.

Назначение функциональных кнопок (1-6) может меняться в зависимости от выбранного режима и указано на информационном дисплее непосредственно над соответствующей кнопкой. Некоторые назначенные на отдельную кнопку функции предполагают многократное нажатие кнопки для выбора вариантов данной функции. Например, функция RPT (циклическое проигрывание одной дорожки) при повторном нажатии меняется на функцию циклического проигрывания всего диска, а при третьем нажатии – на функцию циклического проигрывания всех установленных дисков. Аналогично реализована функция произвольного проигрывания. При выборе функции «SCAN» будут проигрываться только первые 10 секунд каждой дорожки диска(ов).

Ввиду простоты использования аудиосистемы ниже приводится только описание установки в нее компакт-дисков.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для установки CD нажмите кнопку «LOAD». Коричневые индикаторы по краям щели начнут мигать и на дисплее появится надпись «WAIT». Затем цвет индикаторов станет зеленым, надпись на дисплее заменится на «LOAD» и шторка щели откроется. В это время следует вставить CD.

Если диск установлен неправильно, на дисплее появится надпись «ERROR1».

2. Для установки нескольких CD нажмите кнопку «LOAD» и удерживайте ее до тех пор, пока не услышите звуковой сигнал. Затем будут циклически происходить события, описанные в параграфе 1. Диск следует устанавливать при появлении надписи «WAIT». Для прекращения цикла нажмите на кнопку «LOAD» или «DISC».
