10.1. Приложение 1. подшипники качения, применяемые в узлах и агрегатах автомобилей

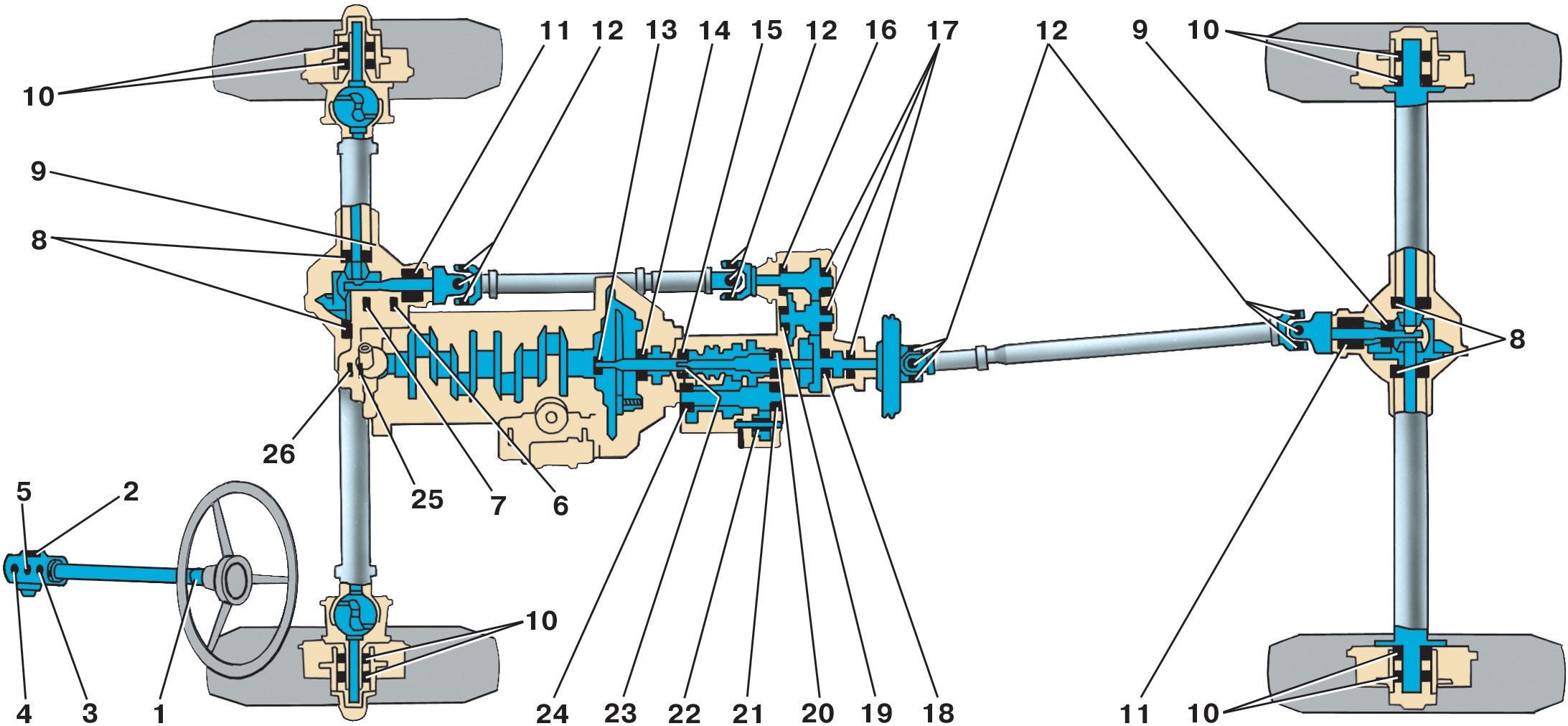

Рис. А. Схема расположения подшипников на автомобилях семейства УАЗ–31512
Рис. А. Схема расположения подшипников на автомобилях семейства УАЗ–31512

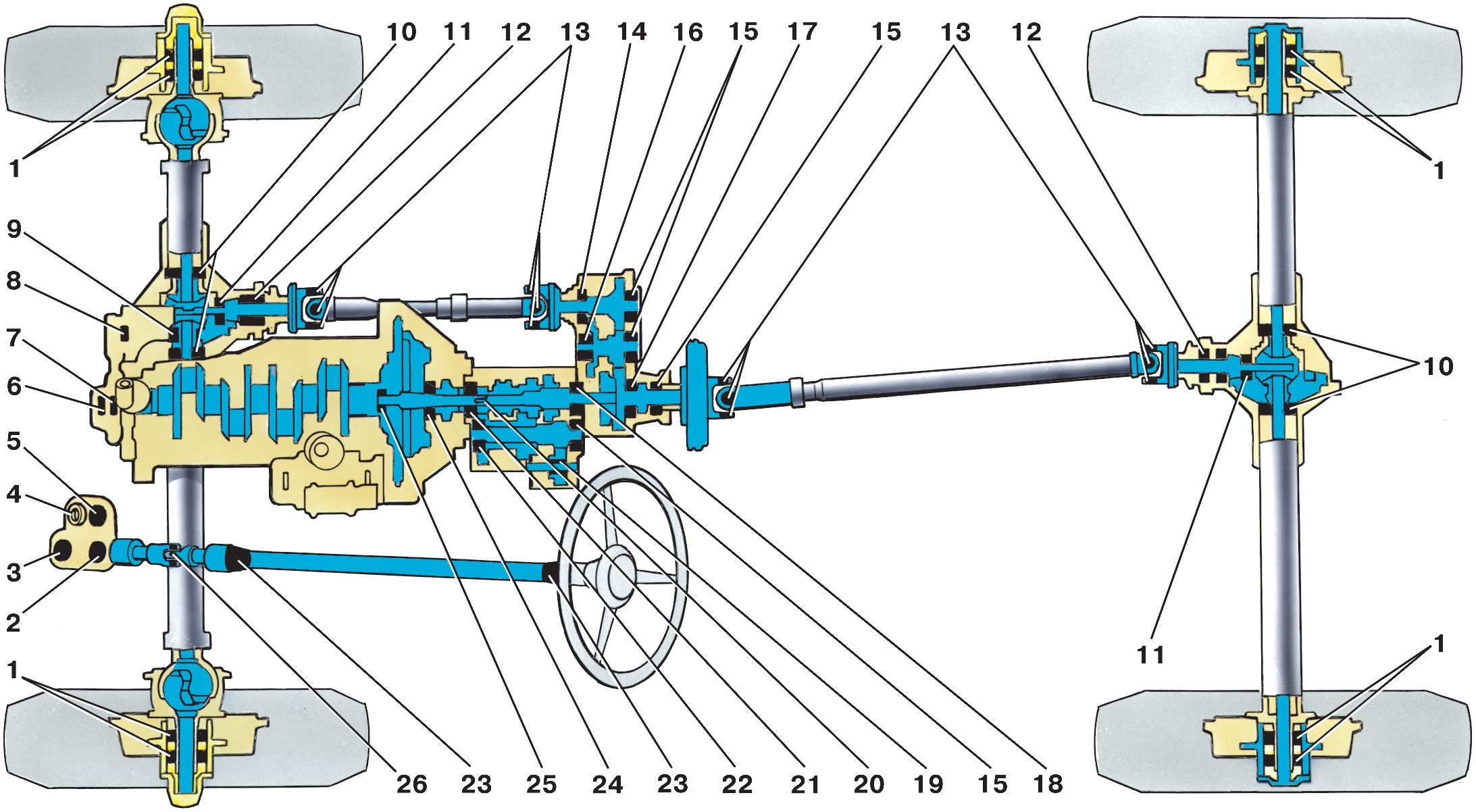

Рис. Б. Схема расположения подшипников на автомобилях семейства УАЗ–31512 с мостами с бортовой передачей
Рис. Б. Схема расположения подшипников на автомобилях семейства УАЗ–31512 с мостами с бортовой передачей

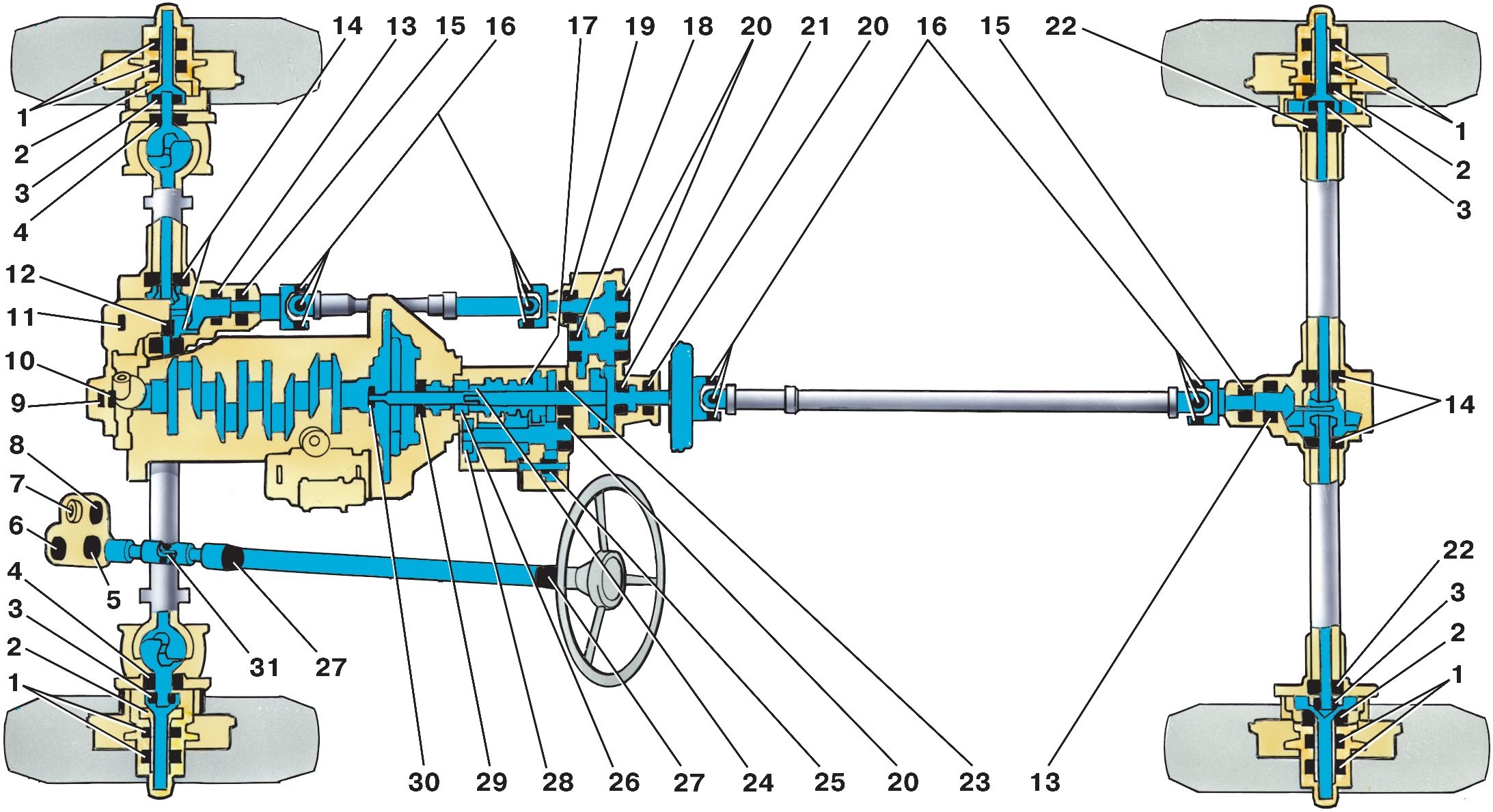

Рис. В. Схема расположения подшипников на автомобилях семейства УАЗ–3741
Рис. В. Схема расположения подшипников на автомобилях семейства УАЗ–3741

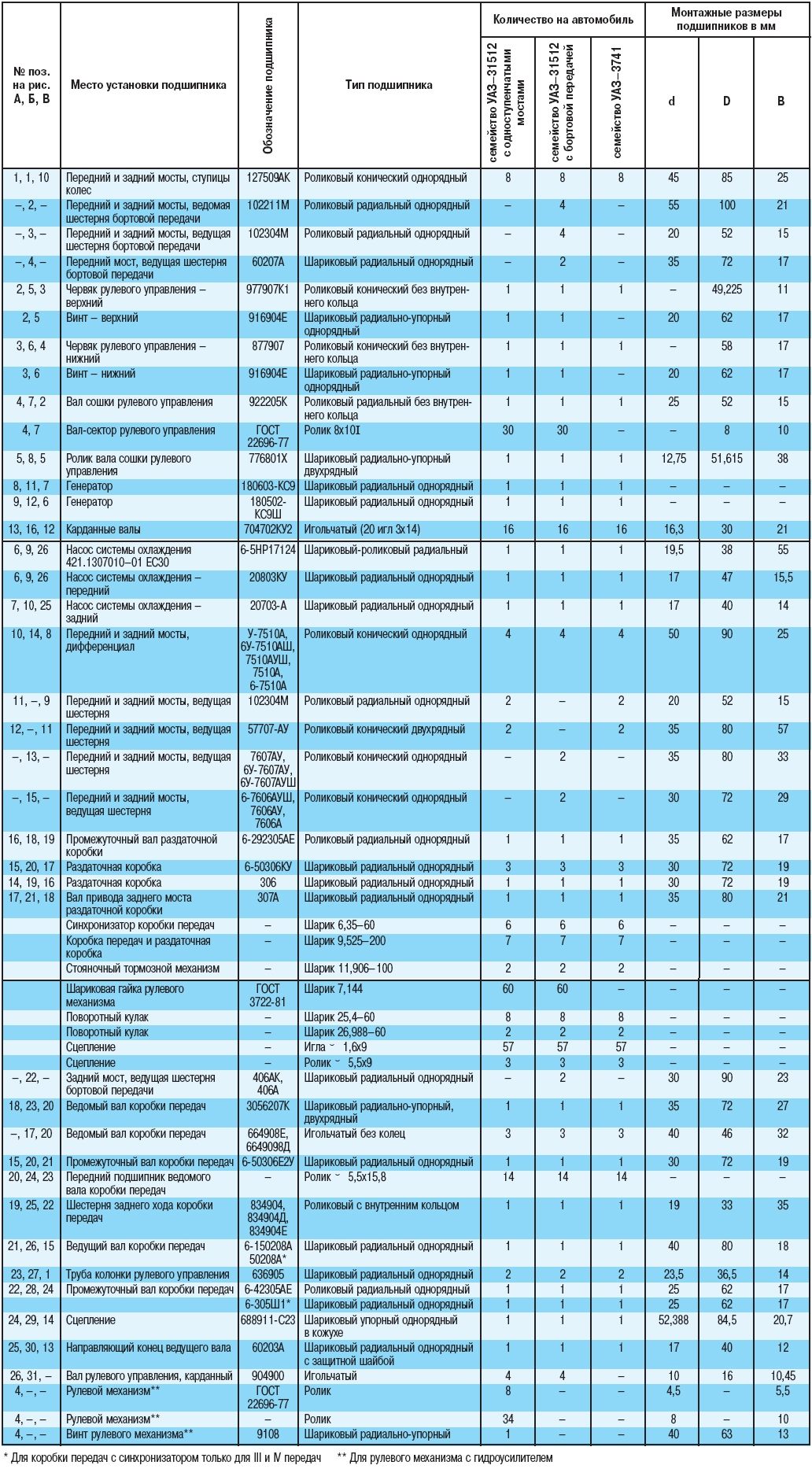

Приложение 1.Подшипники качения, применяемые в узлах и агрегатах автомобилей
