8.3. Генератор

На автомобиле могут быть установлены генераторы двух типов:

Генеpатоp Г250П2

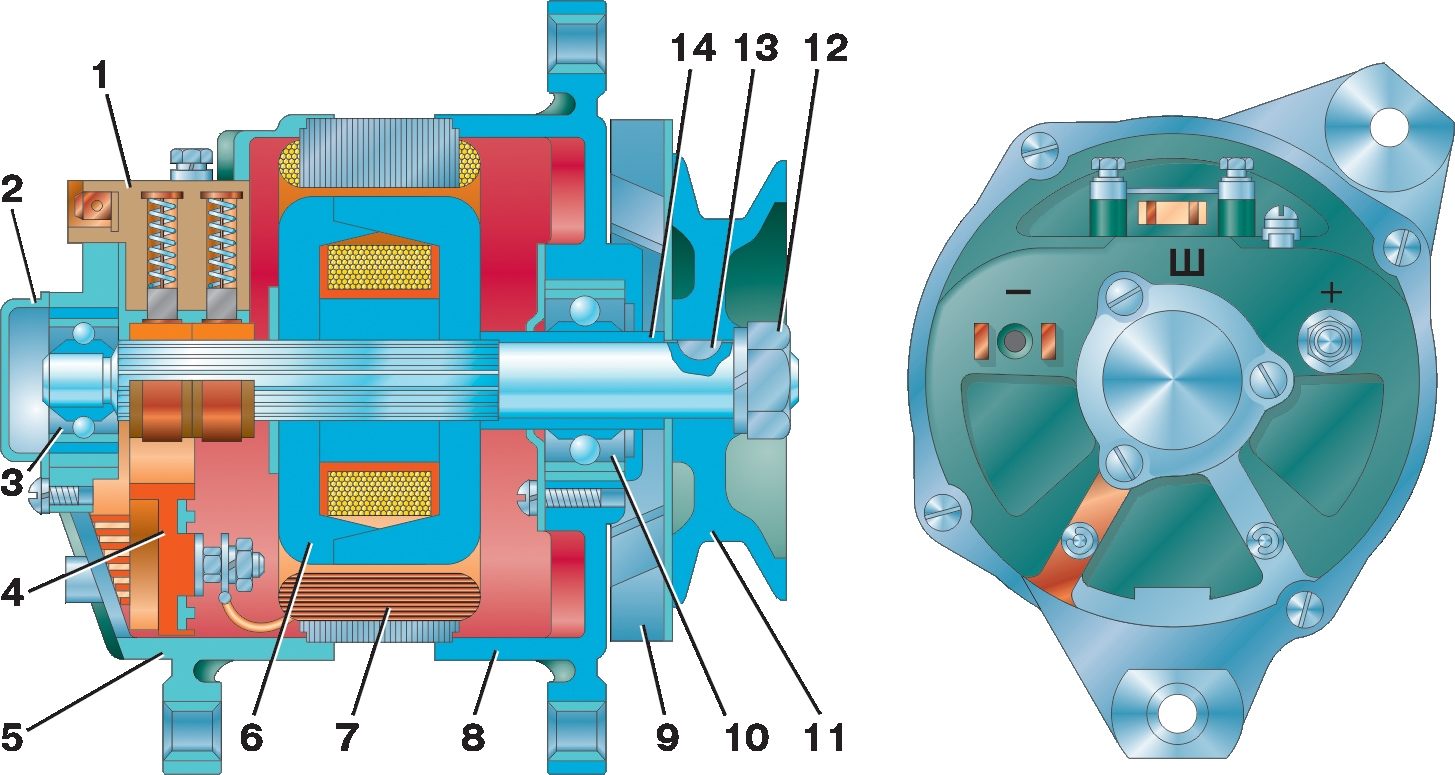

Рис. 7.13. Генеpатоp Г250П2: 1 – щеткодеpжатель; 2 – кpышка подшипника; 3 – задний подшипник;
4 – блок выпpямителей; 5 – задняя кpышка; 6 – задний магнит; 7 – статоp; 8 – пеpедняя кpышка; 9 – вентилятоp; 10 – пеpедний подшипник; 11 – шкив; 12 – гайка; 13 – сегментная шпонка; 14 – pаспоpная втулка


Электpическая схема генеpатоpа Г250П2

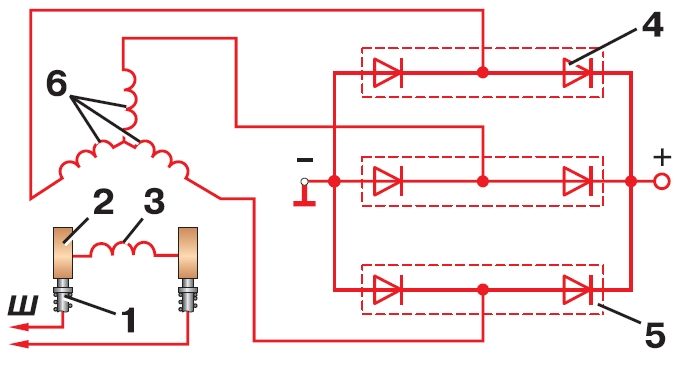

Рис. 7.14. Электpическая схема генеpатоpа Г250П2: 1 – щетка; 2 – контактное кольцо; 3 – обмотка возбуждения; 4 – выпpямитель; 5 – теплоотвод; 6 – обмотка статоpа


– Г250П2 (рис. 7.13) – переменного тока с встроенным выпрямительным блоком ВБГ– 1 (или ПБВ–4–45), работающий совместно с регулятором напряжения. Электрическая схема генератора показана на рис. 7.14.

Электрическая схема генераторов 665.3701–01, 161.3771

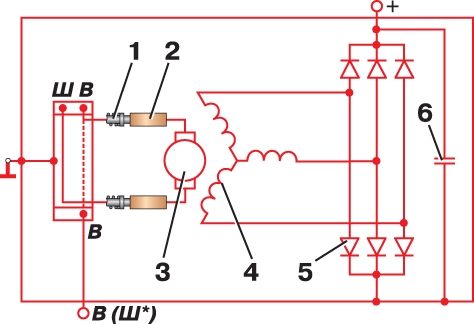

Рис. 7.15. Электрическая схема генераторов 665.3701–01, 161.3771: 1 – щетка; 2 – контактное кольцо; 3 – обмотка возбуждения; 4 – обмотка статора; 5 – выпрямитель; 6 – помехоподавительный конденсатор. (* Для генератора 161.3771)


– 665.3701–01 или 161.3771 – переменного тока со встроенными интегральными регуляторами напряжения. Электрическая схема генераторов показана на рис. 7.15.
Генератор крепится на кронштейне к блоку двигателя с правой стороны. Генератор приводится во вращение с помощью клиновидного ремня от шкива коленчатого вала.

Технические данные генератора Г250П2
Направление вращения(со стороны привода).....правое
Напряжение (номинальное), В.....14
Номинальный ток, А.....28
Максимальный ток, А ..... 40±5
Частота вращения вала генератора, при которой достигается напряжение на клеммах 12,5 В при температуре окружающего воздуха и генератора 20°С, мин-1:
    при токе, равном нулю.....900
    при токе нагрузки 28 А.....2100
Число фаз статора (соединены звездой).....3
Число катушек в фазе.....6
Число катушек статора.....18
Число витков в катушке статора.....13
Обмотка статора.....провод ПЭВ–2, Ж 1,35–1,46 мм
Катушка обмотки возбуждения.....провод ПЭВ, Ж 0,74–0,83 мм
Число витков в катушке..... 490±10
Сопротивление обмотки возбуждения при 20 °С, Ом.....3,7±0,2
Ток обмотки возбуждения, А, не более.....3,05±0,2
Тип щеток.....M1
Усилие нажатия пружин на щетки, гс.....180–260
Шариковые подшипники:
    в передней крышке.....180603–КС9'
    в задней крышке.....180502–КС9Ш
Число диодов выпрямительного блока.....6
Допустимый ток на каждый диод, А.....10
Допустимое падение напряжения при токе 10 А, В, не более.....1

Технические данные генераторов 665.3701–01, 161.3771
Направление вращения (со стороны привода).....правое
Напряжение (номинальное), В.....14
Максимальный ток, А, не менее.....55 (57)
Регулируемое напряжение при температуре окружающей среды 25±10°С, частоте вращения ротора 3500 мин-1 и токе нагрузки 20А при работе с включенной батареей, В:
    для исполнения «У–ХЛ».....13,9–14,6
    для исполнения Т.....13,4–14,1
Регулируемое напряжение при температуре окружающей среды от –25°С до +70°С при изменении тока от 5А
до 40А и частоты вращения ротора от 3000 мин-1 до 8000 мин-1, В:
    для исполнения «У–ХЛ».....13,6–14,8
    для исполнения Т.....12,9–14,8

Осмотр генератора начинайте со щеток, щеткодержателя и контактных колец. Убедитесь, что щетки целы, не заедают в щеткодержателях и надежно соприкасаются с контактными кольцами; проверьте натяжение пружин щеток. Щетки, изношенные до высоты 8 мм (для щеток генератора 665.3701–01 – 5 мм), замените.

Проверка усилия прижатия щеток

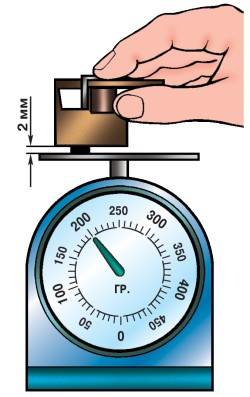

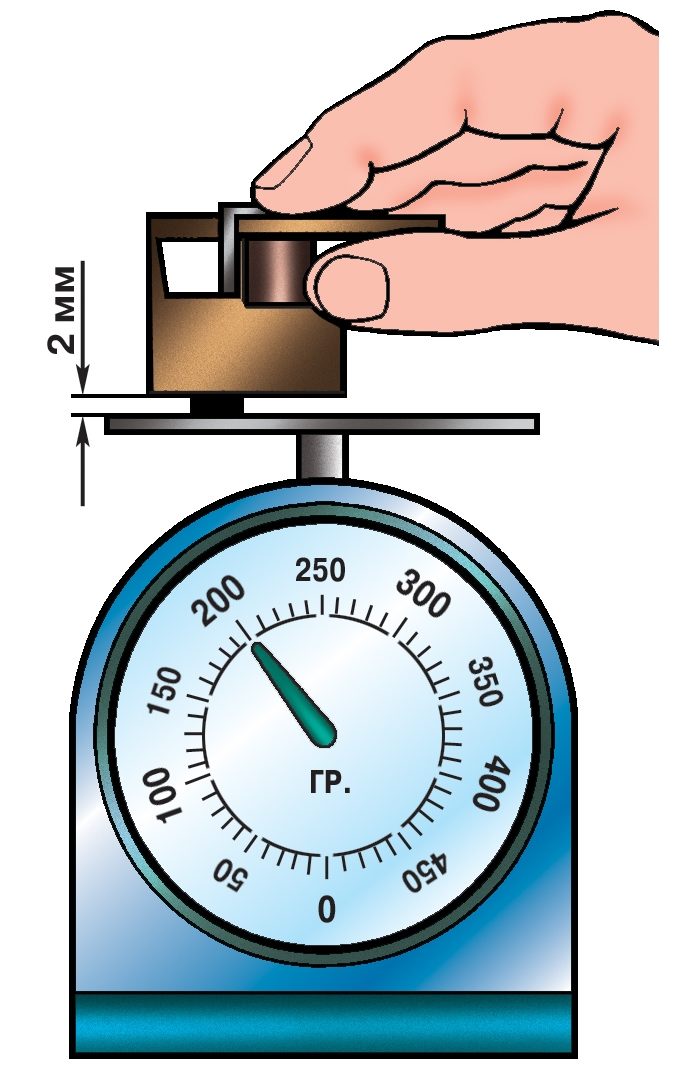

Рис. 7.16. Проверка усилия прижатия щеток


Измерьте динамометром усилие прижатия щеток (рис. 7.16) к контактным кольцам. Для замера усилия снимите щеткодержатель, удалите одну щетку, установите крышку на щеткодержатель, удерживая ее рукой. Затем выступающим из щеткодержателя концом щетки надавите на чашку стрелочных весов. Когда щетка будет выступать из щеткодержателя на 2 мм, замерьте показание весов. Усилие нажатия пружин на щетки должно быть 180–260 гс.
Генератор продуйте воздухом. Щеткодержатель, щетки и незначительно загрязненные контактные кольца протрите чистой тряпкой, слегка смоченной в бензине. Сильно загрязненные контактные кольца с небольшим подгоранием и мелкими шероховатостями зачистите (сняв щеткодержатель) стеклянной бумагой зернистостью 80 или 100, проворачивая ротор от руки. Не применяйте для этого шлифовальную шкурку. Изношенные, подгоревшие или имеющие повышенное биение контактные кольца генератора проточите на токарном станке и тщательно зачистите.
Периодически снимайте генератор с автомобиля для разборки и очистки его от грязи и пыли. Тщательно осматривайте все детали. Проверяйте усилие прижатия щеток. Щетки не должны заедать в щеткодержателях. Изношенные подшипники заменяйте. Собранный генератор проверяйте, как указано в главе «Контрольная проверка генератора».

Предупреждения
1. «Минус» аккумуляторной батареи всегда должен соединяться с «массой», а «плюс» - подключается к зажиму «плюс» генератора. Ошибочное обратное включение батареи немедленно вызовет повышенный ток через диоды генератора и они выйдут из строя.
2. Не допускается работа генератора с отсоединенными от зажима «плюс» проводами потребителей (особенно с отсоединенной аккумуляторной батареей). Это вызывает опасное повышение напряжения, что влечет за собой повреждение диодов и регулятора напряжения.
3. Не следует проверять работоспособность генератора «на искру» даже кратковременным соединением зажима «плюс» генератора с «массой». При этом через диоды проходит значительный ток и они повреждаются.
Проверить генератор можно только с помощью амперметра и вольтметра.

Регулятор напряжения 2702.3702

Регулятоp напpяжения

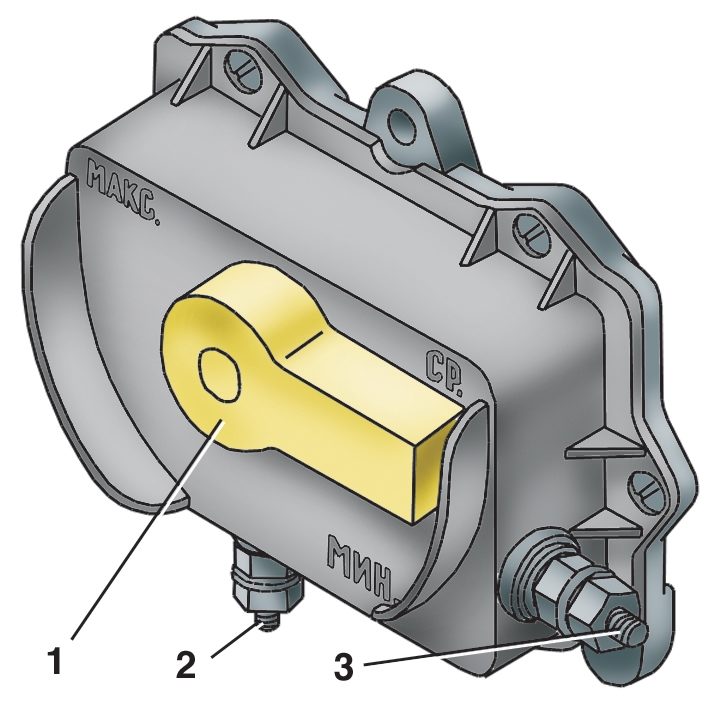

Рис. 7.17. Регулятоp напpяжения: 1 – ручка переключателя диапазонов настройки; 2 – вывод «Ш»; 3 – вывод «+»


Генератор Г250П2 работает совместно с бесконтактным транзисторным регулятором напряжения 2702.3702 (рис. 7.17), который имеет три диапазона настройки регулируемого напряжения. Изменение диапазонов регулируемого напряжения осуществляется переключателем, расположенным на верхней части корпуса регулятора. Положение рычажка переключателя соответствует диапазонам напряжения: «макс» (максимальное), «мин» (минимальное), «ср» (среднее). С завода регулятор выпускается со средним диапазоном настройки.
  Техническая характеристика регулятора напряжения
Напряжение, поддерживаемое регулятором при температуре окружающей среды плюс 20 °С, В:
в положении переключателя «мин».....13,6±0,35
в положении переключателя «ср».....14,2±0,35
в положении переключателя «макс».....14,7±0,35
Частота вращения ротора генератора, при которой проверяется регулируемое напряжение, мин-1.....3500
Ток нагрузки, при котором проверяется регулируемое напряжение, А.....14

Техническое обслуживание регулятора напряжения заключается в периодической проверке его параметров. Проверку можно производить непосредственно на автомобиле или на стенде.
Для проверки необходимо иметь вольтметр постоянного тока со шкалой до 20–30 В и ценой деления 0,1– 0,2 В. Этот вольтметр включайте между «массой» и выводом «+» генератора. Зафиксируйте регулируемое напряжение по показанию вольтметра для трех положений переключателя.
Если показания вольтметра выходят за пределы технических данных, то замените регулятор напряжения.
Для нормальной работы генератора совместно с регулятором напряжения важное значение имеет состояние электропроводки между генератором, регулятором напряжения и аккумуляторной батареей, а также надежность их соединения с «массой».
На величину регулируемого напряжения влияет состояние контактов выключателя зажигания. Если контакты подгорели, то регулируемое напряжение будет подниматься. Падение напряжения на выводах выключателя зажигания должно быть не более 0,15 В при токе 12 А. Прежде чем искать неисправности в работе генератора или регулятора напряжения, тщательно проверьте состояние электропроводки, правильность схемы соединения проводов и надежность выключателя (замка) зажигания и стартера. Неисправности, обнаруженные при проверке (обрывы проводов, нарушение изоляции, короткое замыкание, загрязнение наконечников и т. д.), должны быть устранены. Выключатель (замок) зажигания и стартера с большим сопротивлением замените.
При выходе из строя регулятора напряжения в пути следует:
– отсоединить провод от вывода «Ш» регулятора напряжения, не допуская замыкания его на «массу»;
– через каждые 150–200 км пробега производить подзарядку аккумуляторной батареи, для чего к отсоединенному проводу подключать на 30– 40 мин электрическую лампу 5–21 Вт (лампу габаритного огня, лампу сигнала торможения).
По вольтметру при работающем двигателе следите за напряжением в электросети автомобиля (стрелка прибора не должна переходить в красную зону в конце шкалы).
