10.3.1. Замена предохранителей в монтажных блоках

Для замены предохранителей в монтажных блоках извлеките предохранитель из монтажного блока и замените его исправным, такого же номинала.

Расположение предохранителей в монтажном блоке: 1–26 – плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. 10.3)

Примечание
Предохранители разного номинала окрашены разным цветом. Кроме того, на предохранителе нанесено числовое значение силы тока, на которую он рассчитан (номинал).

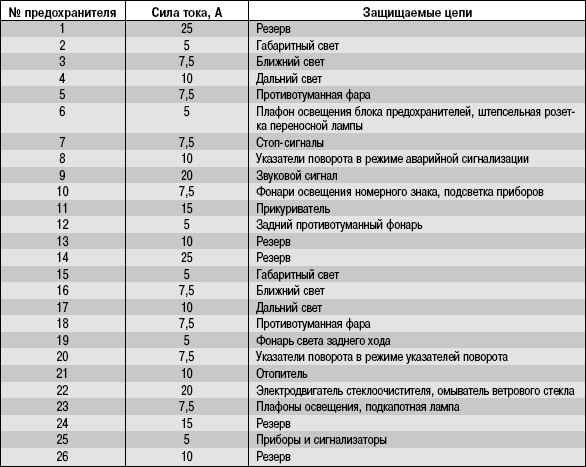

Таблица 10.3 Цепи, защищаемые предохранителями штыревого типа
