18.2. Схема 2. Соединения системы управления двигателем мод. ЗМЗ-409 (Евро-2)

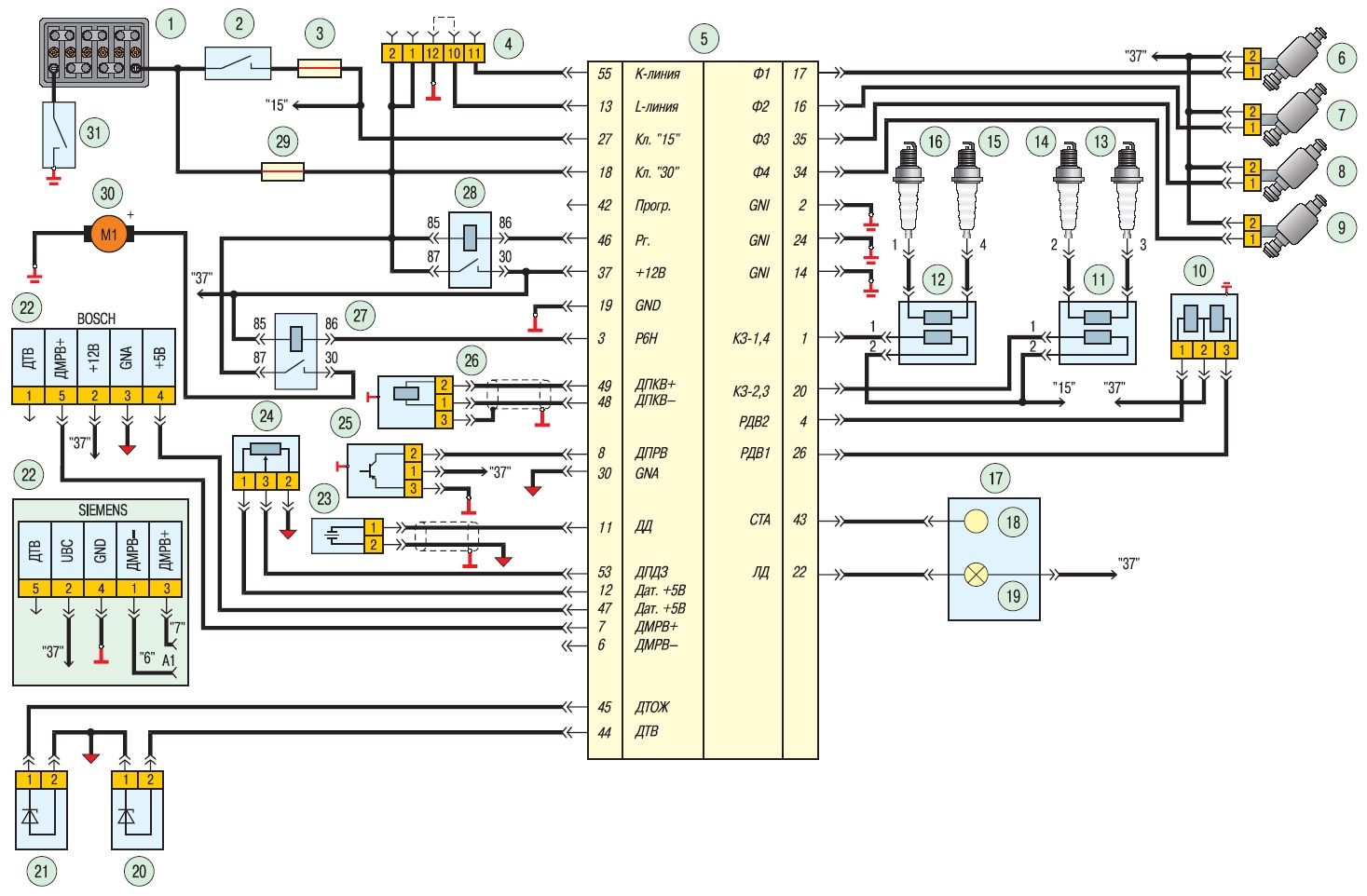

Схема 2. Соединения системы управления двигателем мод. ЗМЗ-409 (Евро-2)
1 - аккумуляторная батарея; 2 - выключатель (замок) зажигания; 3, 29 - плавкие предохранители; 4 - диагностическая колодка; 5 - электронный блок управления двигателем; 6, 7, 8, 9 - топливные форсунки; 10 - регулятор холостого хода; 11, 12 - катушки зажигания; 13, 14, 15, 16 - свечи зажигания; 17 - комбинация приборов; 18 - тахометр; 19 - сигнальная лампа <ПРОВЕРЬТЕ ДВИГАТЕЛЬ>; 20 - датчик температуры воздуха во впускной трубе; 21 - датчик температуры охлаждающей жидкости; 22 - датчик массового расхода воздуха; 23 - датчик детонации; 24 - датчик положения дроссельной заслонки; 25 - датчик положения распределительного вала; 26 - датчик положения коленчатого вала; 27 - реле топливного насоса; 28 - главное реле системы управления двигателем; 30 - топливный насос; 31 - выключатель <массы>
