18.4. Схема 4. Электрооборудование автомобилей мод. 31519-095, 31519-195

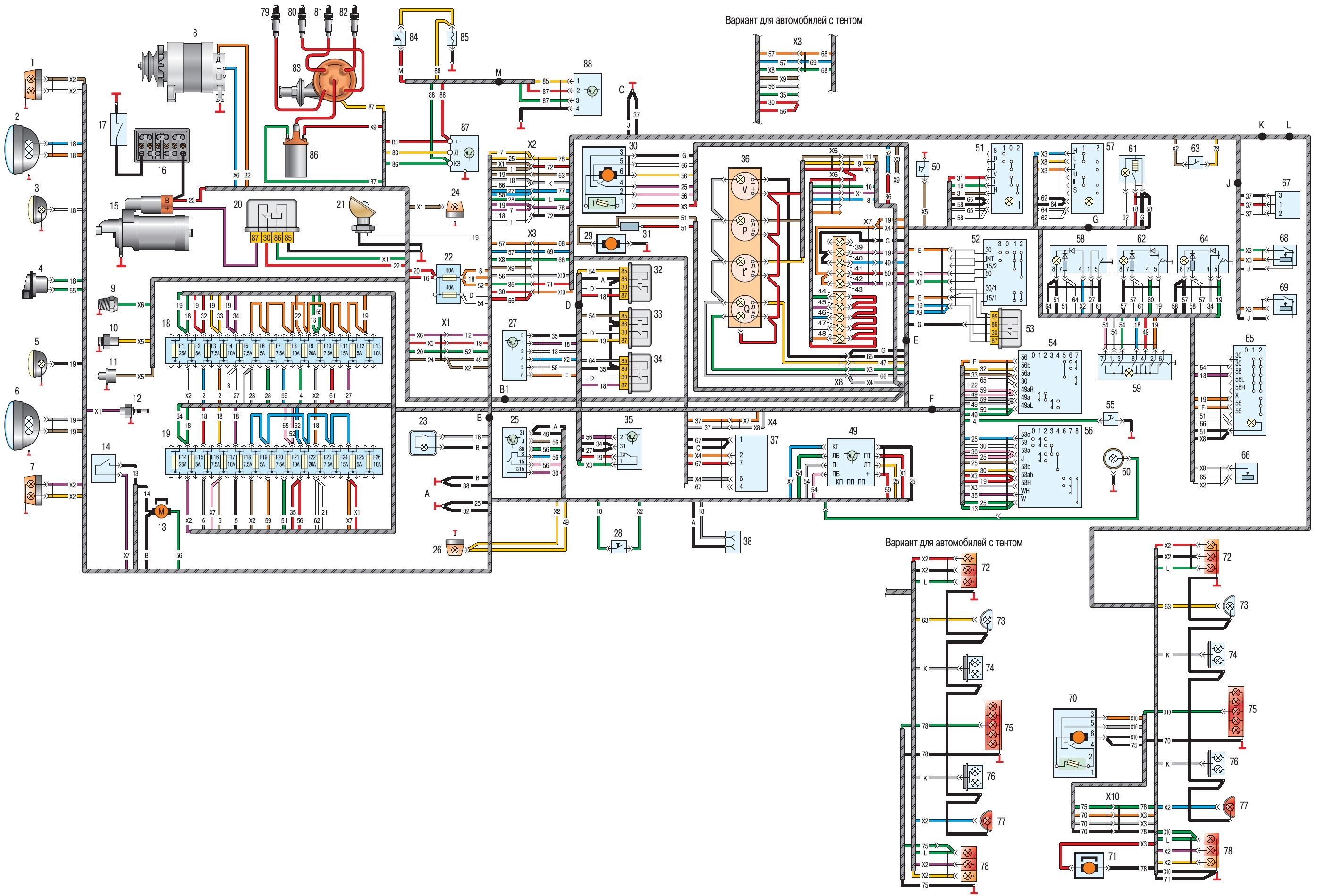

Схема 4. Электрооборудование автомобилей мод. 31519-095, 31519-195
1 - фонарь передний правый; 2 - фара правая; 3 - фара противотуманная правая; 4 - сигнал звуковой; 5 - фара противотуманная левая; 6 - фара левая; 7 - фонарь передний левый; 8 - генератор; 9 - датчик температуры охлаждающей жидкости; 10 - датчик аварийного давления масла; 11 - датчик давления масла; 12 - датчик аварийной температуры охлаждающей жидкости; 13 - электроомыватель; 14 - выключатель контрольной лампы неисправности тормозной системы; 15 - стартер; 16 - аккумуляторная батарея; 17 - выключатель <массы>; 18, 19 - блок предохранителей; 20 - реле стартера; 21 - подкапотная лампа; 22 - блок силовых предохранителей; 23 - плафон освещения блока предохранителей; 24 - боковой указатель поворота правый; 25 - прерыватель стеклоочистителя; 26 - боковой указатель поворота левый; 27 - реле противотуманного фонаря; 28 - выключатель стоп-сигнала; 29 - электродвигатель отопителя; 30 - стеклоочиститель; 31 - сопротивление отопителя; 32, 33 - реле переключения света фар; 34 - реле противотуманных фар; 35 - реле прерывистой работы омывателя двери задка; 36 - щиток приборов; 37 - спидометр электронный; 38 - розетка штепсельная; 39 - контрольная лампа резервного сигнализатора; 40 - контрольная лампа включения дальнего света фар; 41 - контрольная лампа указателей поворотов; 42 - контрольная лампа включения стояночного тормоза; 43 - контрольная лампа неисправности тормозной системы; 44 - контрольная лампа аварийного давления масла; 45 - контрольная лампа аварийной температуры охлаждающей жидкости; 46 - контрольная лампа разряда аккумуляторной батареи; 47, 48 - контрольная лампа резервного сигнализатора; 49 - реле указателей поворотов и аварийной сигнализации; 50 - выключатель контрольной лампы стояночного тормоза; 51 - переключатель отопителя; 52 - выключатель зажигания; 53 - реле выключателя зажигания; 54 - переключатель световой сигнализации; 55 - кнопка звукового сигнала; 56 - переключатель стеклоочистителя; 57 - переключатель датчиков уровня топлива; 58 - выключатель заднего противотуманного фонаря; 59 - выключатель аварийной сигнализации; 60 - плафон освещения салона; 61 - прикуриватель; 62 - выключатель плафона освещения салона; 63 - выключатель фонаря заднего хода; 64 - выключатель противотуманных фар; 65 - переключатель наружного освещения; 66 - реостат освещения приборов; 67 - датчик скорости; 68, 69 - датчик уровня топлива; 70 - очиститель стекла двери задка; 71 - омыватель стекла двери задка; 72 - фонарь задний правый; 73 - фонарь заднего хода; 74, 76 - фонарь освещения номерного знака; 75 - фонарь дополнительного сигнала торможения; 77 - задний противотуманный фонарь; 78 - фонарь задний левый; 79, 80, 81, 82 - свечи зажигания; 83 - датчик-распределитель; 84 - микропереключатель; 85 - электромагнитный клапан ЭПХХ; 86 - катушка зажигания; 87 - коммутатор транзисторный; 88 - блок ЭПХХ
