5.19.1. Особенности конструкции

Система выпуска отработавших газов

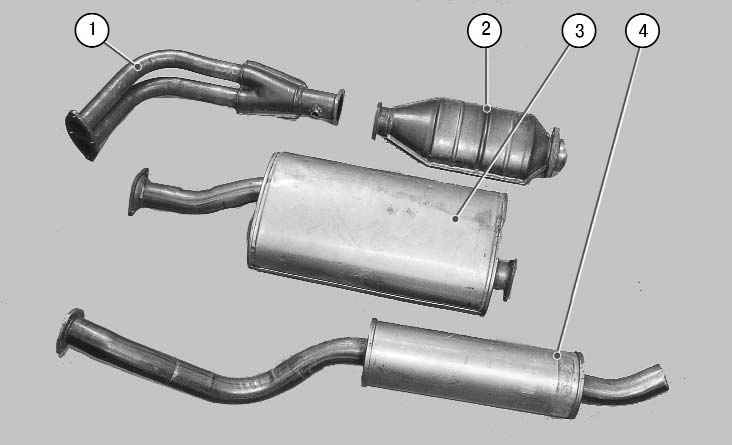

Рис. 5.12. Система выпуска отработавших газов: 1 – приемная труба; 2 – каталитический нейтрализатор; 3 – глушитель; 4 – резонатор

Система выпуска состоит из выпускного коллектора двигателя, приемной трубы 1 (рис. 5.12), каталитического нейтрализатора 2, глушителя 3 и резонатора 4. Все узлы системы подвешены к днищу кузова с помощью кронштейнов и резиновых амортизаторов.
Фланцы крепления каталитического нейтрализатора, глушителя и резонатора уплотнены металлоармированными прокладками.
Система выпуска отработавших газов не требует специального обслуживания. Достаточно периодически проверять надежность затяжки резьбовых соединений и целость подушек подвески. В случае повреждения элементов системы, сквозной коррозии или прогара их заменяют в сборе.

Примечание
Периодически проверяйте систему выпуска отработавших газов. При повышенном уровне шума от системы выпуска проверьте ее герметичность. Для этого пустите двигатель и осмотрите всю систему. Проведя рукой над местами возможной утечки, не касаясь узлов, вы сразу ощутите утечку газов. При необходимости замените проржавевшие и прогоревшие узлы.

Предупреждения
Перед ремонтом дайте остыть системе выпуска, так как во время работы двигателя она нагревается до высокой температуры.
Отработавшие газы ядовиты, отравление ими происходит незаметно, поэтому перед пуском двигателя в гараже обязательно откройте ворота!

Полезный совет
При невозможности заменить дефектный узел новым можно временно восстановить его работоспособность, наложив металлическую заплатку на поврежденное место и закрепив ее хомутами или проволокой. Под заплатку рекомендуется подложить лист асбеста. Кроме того, в магазинах автозапчастей бывают в продаже специальные комплекты для восстановления узлов системы выпуска отработавших газов, с помощью которых можно временно устранить повреждения системы, чтобы доехать до автосервиса или гаража.
