10.3.2. Замена предохранителей и реле в монтажном блоке, расположенном в салоне автомобиля

Номера реле и предохранителей в монтажном блоке, расположенном в салоне автомобиля

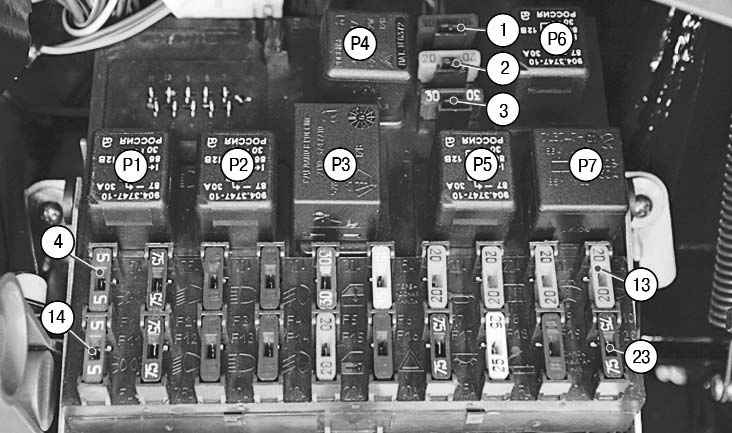

Рис. 10.1. Номера реле и предохранителей в монтажном блоке, расположенном в салоне автомобиля

Расположение реле и предохранителей в монтажном блоке, установленном в салоне автомобиля, показано на рис. 10.1, в табл. 10.3 и 10.4 приведено назначение реле и предохранителей.
Для замены штыревых предохранителей пользуйтесь специальным пинцетом.
1. Проверните винт фиксатора крышки монтажного блока…
2. …и, преодолевая сопротивление верхних фиксаторов крышки, снимите крышку с панели приборов.
3. Специальным пинцетом для предохранителей или вручную извлеките предохранитель из контактного разъема.
4. Установите в контактный разъем предохранитель того же номинала, что и снятый.

Цвет корпуса предохранителя и его соответствие номиналу

Примечание
Корпуса предохранителей разного номинала окрашены в разные цвета. Кроме того, на предохранителе нанесено числовое значение силы тока, на которую он рассчитан (номинал).

5. Аналогичным образом извлеките реле.
6. Установите реле того же типа, что и снятое.

Таблица 10.3 Назначение реле, расположенных в монтажном блоке салона

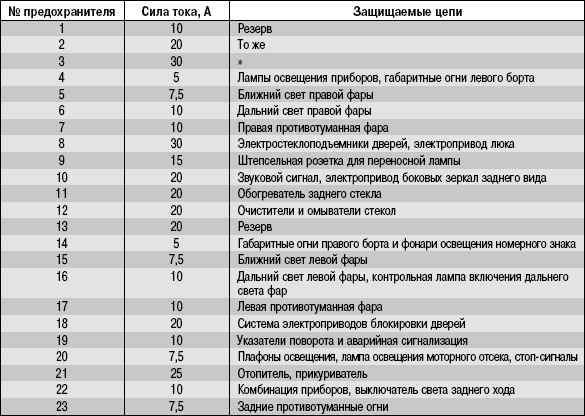

Таблица 10.4 Т Цепи, защищаемые плавкими предохранителями
