10.5.1. Особенности конструкции

На автомобили UAZ Patriot устанавливают стартеры Iskra или Bosch. Они представляют собой электродвигатели постоянного тока с электромагнитным возбуждением, со встроенными планетарными редукторами и муфтами свободного хода роликового типа.

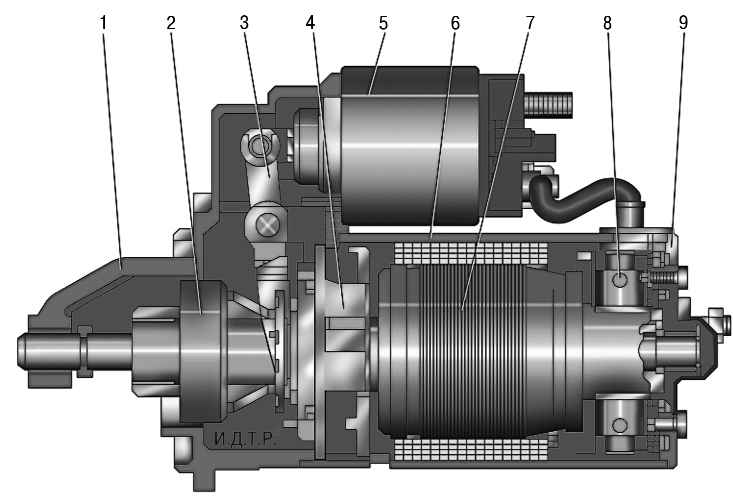

Рис. 10.4. Стартер AZE 2517 производства Iskra: 1 – крышка со стороны привода; 2 – привод стартера; 3 – рычаг привода; 4 – редукционная передача; 5 – тяговое реле; 6 – статор; 7 – якорь; 8 – щеткодержатель; 9 – задняя крышка

Сверху на корпусе стартера установлено тяговое реле с двумя обмотками: втягивающей и удерживающей. При повороте ключа в замке зажигания в положение «II» включается цепь питания обмоток тягового реле, якорь реле втягивается и через рычаг вводит в зацепление шестерню стартера с зубчатым венцом маховика двигателя. В конце хода якорь включает цепь питания стартера и одновременно отключает втягивающую обмотку реле (питание подается только на удерживающую обмотку). При возврате ключа в замке зажигания в положение «I» цепь питания стартера и удерживающей обмотки отключается, якорь под действием пружины выводит шестерню стартера из зацепления с зубчатым венцом маховика. Устройство стартера мод. AZE 2517 производства Iskra показано на рис. 10.4.

Технические характеристики стартеров приведены в табл. 10.7.

Примечание На автомобили UAZ Patriot могут быть установлены другие, сходные по конструкции модели стартеров Iskra типа AZE.
