10.9.4. Регулировка противотуманных фар

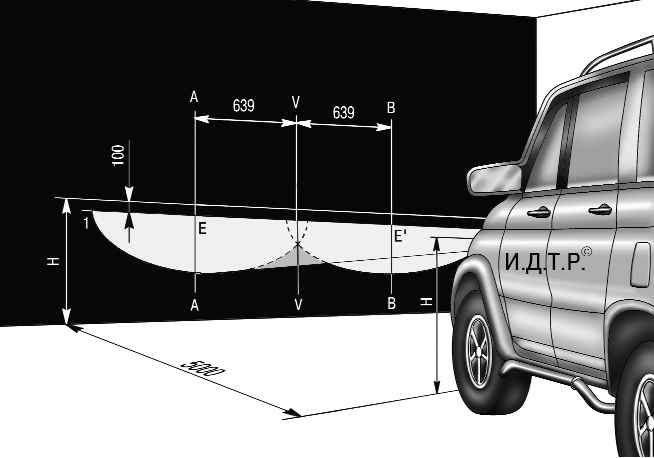

Схема регулировки противотуманных фар
Рис. 10.12. Схема регулировки противотуманных фар: А, В – вертикальные линии, соответствующие центрам фар; V – осевая линия; H – расстояние от центров фар до пола

Вам потребуются: ключи «на 12», «на 13».
1. Ослабьте затяжку гаек крепления фары…
2. …и, поворачивая корпус фары в горизонтальной и вертикальной плоскостях в нужном направлении, установите фару в положение, при котором световая граница фар совпадает с линией 1 (рис. 10.12).
3. Затяните гайки крепления фары.
