13.2. Схема 2. Электрооборудование автомобилей UAZ Patriot выпуска до 2007 г.

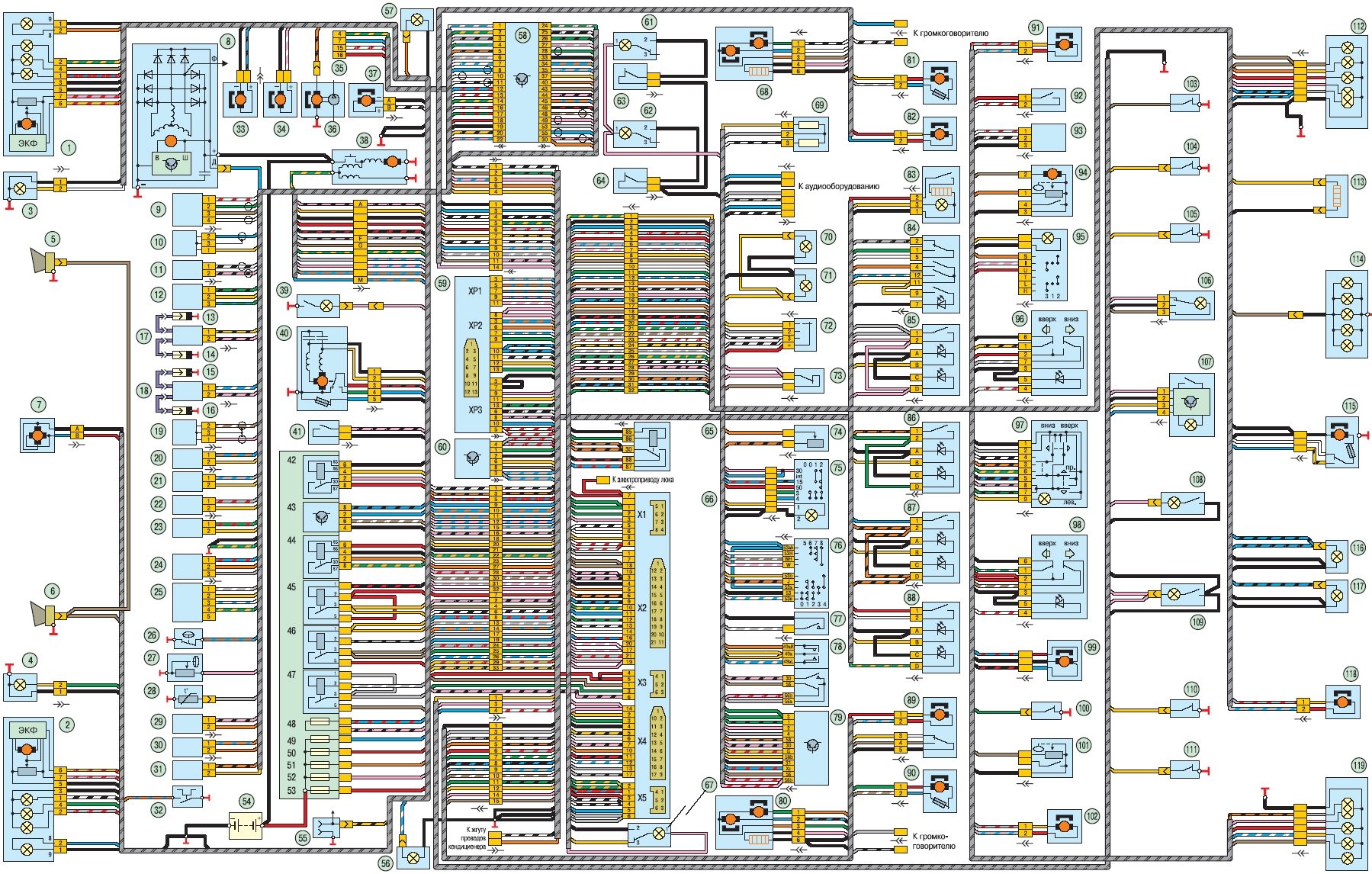

Схема 2. Электрооборудование автомобилей UAZ Patriot выпуска до 2007 г.
1, 2 - блок-фары; 3, 4 - противотуманные фары; 5, 6 - звуковые сигналы; 7 - электровентилятор системы охлаждения двигателя; 8 - генератор; 9 - датчик концентрации кислорода; 10 - датчик положения распределительного вала (датчик фазы); 11 - датчик детонации; 12 - регулятор холостого хода; 13, 14, 15, 16 - свечи зажигания; 17, 18 - катушки зажигания; 19 - датчик положения коленчатого вала; 20, 21, 22, 23 - топливные форсунки; 24 - датчик положения дроссельной заслонки; 25 - датчик массового расхода воздуха; 26 - датчик сигнальной лампы аварийного падения давления масла; 27 - датчик указателя давления масла; 28, 30 - датчик температуры охлаждающей жидкости; 29 - датчик температуры воздуха; 31 - электромагнитный клапан адсорбера; 32 - датчик сигнальной лампы аварийного перегрева охлаждающей жидкости; 33, 34 - насосы омывателей ветрового стекла и стекла двери задка; 35 - колодка диагностики; 36 - электродвигатель водяного насоса; 37 - электродвигатель вентилятора отопителя; 38 - стартер; 39 - фонарь освещения подкапотного пространства; 40 - моторедуктор очистителя ветрового стекла; 41 - выключатель сигнальной лампы аварийного состояния тормозной системы; 42 - реле электровентилятора; 43 - реле включения омывателя стекла двери задка; 44 - реле стартера; 45 - реле системы управления двигателем; 46 - реле электробензонасоса; 47 - реле включения звуковых сигналов; 48, 49, 50, 51, 52, 53 - штыревые предохранители; 54 - аккумуляторная батарея; 55 - розетка для переносной лампы; 56 - левый боковой указатель поворота; 57 - правый боковой указатель поворота; 58 - контроллер системы управления двигателем; 59 - комбинация приборов; 60 - блок управления моторедукторами замков дверей; 61, 62 - плафоны освещения вещевых ящиков; 63, 64 - магнитные выключатели плафонов освещения вещевых ящиков; 65 - реле переключения режимов отопителя; 66 - монтажный блок, расположенный в салоне автомобиля; 67 - плафон подсветки монтажного блока; 68 - зеркало заднего вида правое; 69 - добавочный резистор электродвигателя вентилятора отопителя; 70, 71 - лампы подсветки блока управления отопителем; 72 - переключатель скорости работы электродвигателя вентилятора отопителя; 73 - выключатель стоп-сигналов; 74 - регулятор длительности паузы работы стеклоочистителя; 75 - выключатель (замок) зажигания; 76 - переключатель очистителя и омывателя ветрового стекла и стекла двери задка; 77 - выключатель звуковых сигналов; 78 - переключатель указателей поворота и света фар; 79 - модуль управления светотехникой; 80 - зеркало заднего вида левое; 81 - электростеклоподъемник правой передней двери; 82 - моторедуктор замка правой передней двери; 83 - прикуриватель; 84 - выключатель аварийной сигнализации; 85 - выключатель обогрева зеркал заднего вида; 86 - переключатель отопителя; 87 - переключатель режимов работы дополнительного отопителя; 88 - выключатель обогревателя стекла двери задка; 89 - моторедуктор замка левой передней двери; 90 - электростеклоподъемник левой передней двери; 91 - моторедуктор замка правой задней двери; 92 - выключатель света заднего хода; 93 - датчик скорости; 94 - электробензонасос с датчиком уровня топлива правого бака; 95 - переключатель датчиков указателя уровня топлива; 96 - переключатель стеклоподъемника правой передней двери; 97 - пульт управления наружными зеркалами; 98 - переключатель стеклоподъемника левой передней двери; 99 - дополнительный отопитель кузова; 100 - выключатель контрольной лампы включения стояночного тормоза; 101 - датчик указателя уровня топлива левого бака; 102 - моторедуктор замка левой задней двери; 103 - выключатель освещения на стойке двери задка; 104, 105 - выключатели освещения на стойках правых дверей; 106 - задний плафон освещения салона; 107 - передний плафон освещения салона; 108, 109 - плафоны направленного света; 110, 111 - выключатели освещения на стойках левых дверей; 112 - фонарь на правом заднем крыле; 113 - элемент обогревателя стекла двери задка; 114 - фонарь дополнительного стоп-сигнала; 115 - моторедуктор очистителя стекла двери задка; 116, 117 - фонари освещения номерного знака; 118 - моторедуктор замка двери задка; 119 - фонарь на заднем левом крыле
