8.1. Особенности конструкции

Рулевое управление

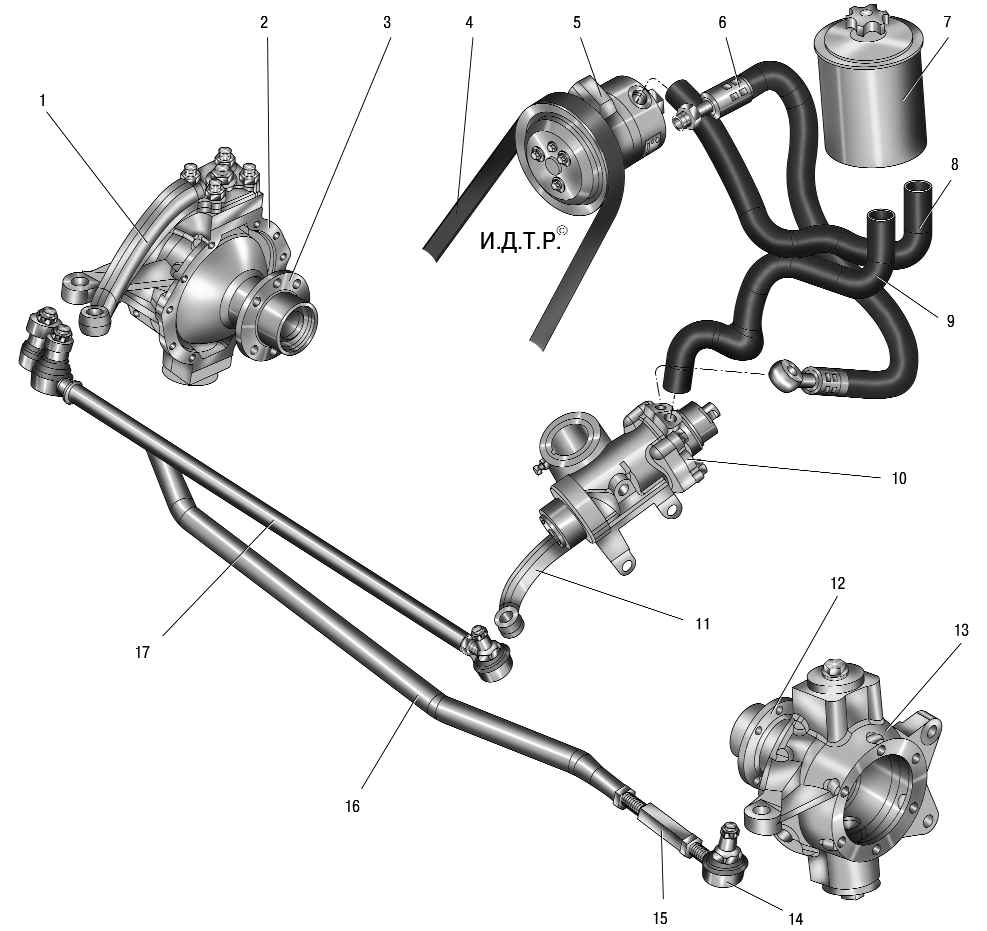

Рис. 8.1. Рулевое управление: 1 – рычаг поворотного кулака; 2 – поворотный кулак правый; 3 – опора шаровая правая; 4 – ремень; 5 – насос гидроусилителя рулевого управления; 6 – нагнетательный шланг гидроусилителя; 7 – бачок гидроусилителя; 8 – всасывающий шланг; 9 – отводящий шланг; 10 – рулевой механизм; 11 – сошка; 12 – опора шаровая левая; 13 – поворотный кулак левый; 14 – рулевой наконечник; 15 – регулировочный штуцер; 16 – тяга рулевой трапеции; 17 – тяга сошки рулевого управления

Рулевое управление, оснащенное гидроусилителем, автомобилей UAZ Patriot (рис. 8.1) состоит из рулевого колеса, рулевой колонки и двух рулевых тяг, соединенных шаровыми шарнирами с поворотными кулаками передней подвески.

Рулевая колонка

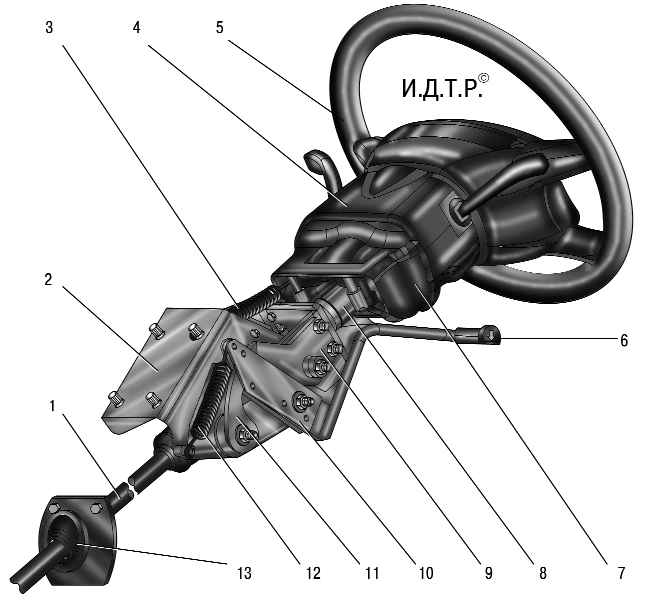

Рис. 8.2. Рулевая колонка: 1 – вал рулевого управления нижний; 2 – кронштейн крепления механизма регулировки угла наклона колонки; 3 – поддерживающая пружина; 4 – верхний кожух рулевой колонки; 5 – рулевое колесо; 6 – рукоятка рычага регулировки рулевой колонки; 7 – нижний кожух рулевой колонки; 8 – труба колонки рулевого управления; 9 – щека-сектор; 10 – рычаг регулировки рулевой колонки; 11 – гребенка; 12 – возвратная пружина; 13 – уплотнитель

Вал рулевого управления (рис. 8.2), установленный в трубе рулевой колонки на двух подшипниках, передает крутящий момент от рулевого колеса на рулевой механизм через карданный вал, состоящий из шлицевого вала, скользящей вилки и карданных шарниров. Рулевое колесо установлено на шлицах вала рулевой колонки и прикреплено к валу гайкой. К трубе рулевой колонки прикреплен также механизм регулировки угла наклона.

Рулевой механизм

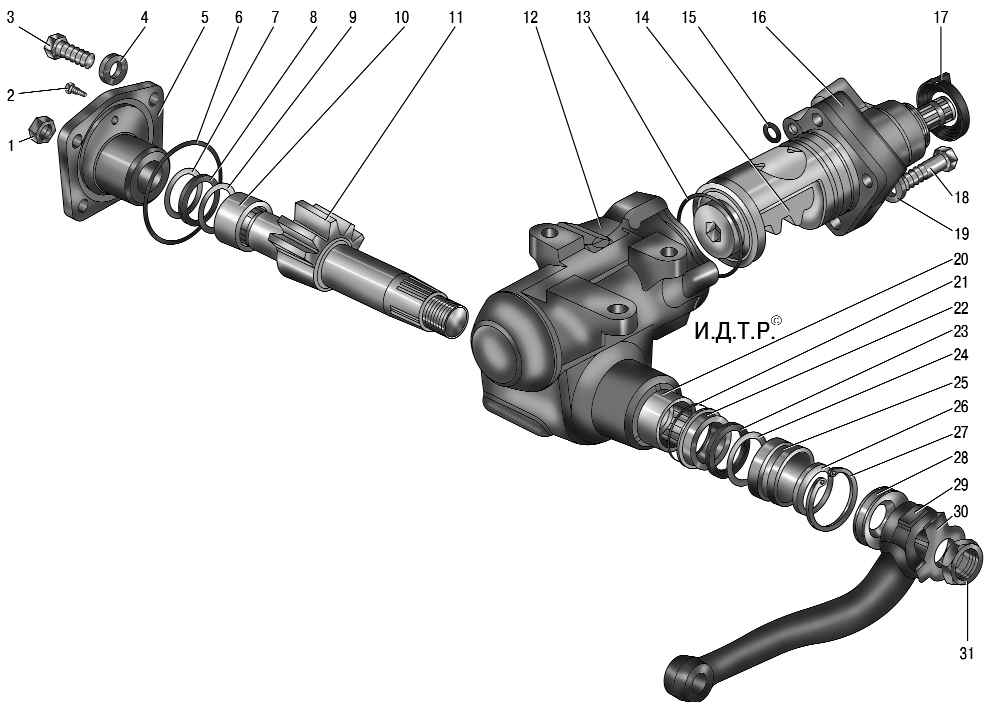

Рис. 8.3. Рулевой механизм: 1, 31 – гайки; 2 – перепускной клапан; 3, 19 – болты; 4, 18 – шайбы; 5 – боковая крышка картера; 6, 13, 15, 21 – уплотнительные кольца; 7, 24 – опорные кольца; 8, 23 – прокладки; 9 – шайба уплотнения вала сошки; 10, 20 – подшипники вала сошки; 11 – вал сошки; 12 – картер рулевого механизма; 14 – рейка-поршень; 16 – корпус распределителя; 17 – пыльник входного вала; 22 – ограничитель прокладки; 25 – корпус уплотнителя; 26 – защитное уплотнение вала сошки; 27 – стопорное кольцо; 28 – пыльник вала сошки; 29 – сошка рулевого управления; 30 – стопорная шайба

Рулевой механизм (рис. 8.3) установлен в подкапотном пространстве. Картер рулевого механизма прикреплен к раме болтами.
Винт рулевого механизма при вращении рулевого колеса выворачивается из гайки-поршня (или вворачивается в нее), которая перемещается вместе с золотником. Давление жидкости в одной из полостей рулевого механизма возрастает — гайка-поршень перемещается. Перемещаясь, гайка-поршень поворачивает вал рулевой сошки, которая, в свою очередь, через тяги рулевой трапеции поворачивает управляемые колеса. Рабочая жидкость, пройдя через рулевой механизм, поступает обратно в бачок по отводящему шлангу.
Давление рабочей жидкости в гидроусилителе создается насосом лопастного типа, установленным на кронштейне двигателя. Насос приводится поликлиновым ремнем от шкива коленчатого вала двигателя. Установленный в насосе расходный предохранительный клапан поддерживает требуемое давление рабочей жидкости в системе гидроусилителя рулевого управления в зависимости от частоты вращения коленчатого вала двигателя. Бачок гидроусилителя рулевого управления установлен в подкапотном пространстве на кронштейне левого брызговика и соединен шлангом с насосом гидроусилителя и с магистралью возврата рабочей жидкости. При отказе гидроусилителя возможность управления автомобилем сохраняется, но усилие на рулевом колесе возрастает.
Рулевая трапеция состоит из сошки, тяги сошки и тяги рулевой трапеции, регулируемых по длине, наконечников рулевых тяг, рычага поворотного кулака, поворотных кулаков и шаровых шкворней.
