12.6. Приложение: Схема расположения подшипников качения

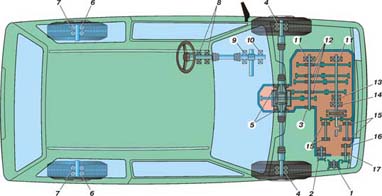

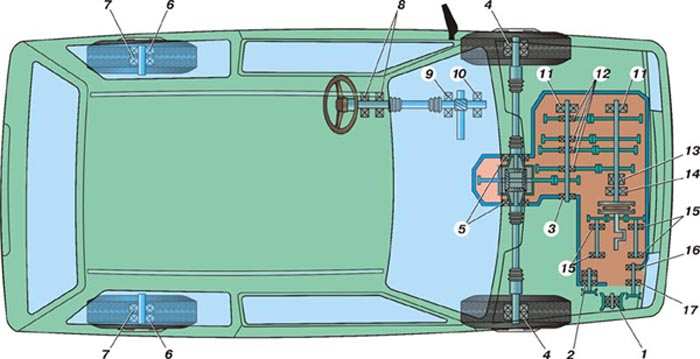

Приложение: Схема расположения подшипников качения

Обозначение ВАЗ / ГПЗ

Место установки на автомобиле

Количество

2105-1006124 / 6-256705E1C9

Механизм натяжения ремня

1

2

2108-1307027 / 6-330802ЕС17

Водяной насос

1



2108-1303027-11 / PLC75-2

То же





2108-1307027-12 / 6-4224703EC17

То же



3

2108-1701031 / 66-42205АМ

Вал вторичный коробки передач (опора задняя)

1

4

2108-3104020 / 6-256706Е1С17

Ступица переднего колеса

1

5

2101-2403036 / 6-7707У

Коробка дифференциала (опоры правая и левая)

2

6

2101-3103025 / 6-7804У

Ступицы задних колес (опора наружная)

2

1111-3104020 / 6-7205А

Ступицы задних колес (опора внутренняя)

2

8

2108-3401120

Вал рулевого механизма

2

9

2108-3401123 / 80-903Е

Шестерня рулевого механизма

1

10

2108-3401104 / 604901УС17

Шестерня рулевого механизма

1

11

1111-1701033 / 6-50205ЕУ

Валы коробки передач (передняя опора)

2

12

1111-1701108 / 3К32ґ37ґ27Е1

Вал вторичный коробки передач

4

13

1111-1701031 / 66-42204Е

Вал первичный коробки передач (опора задняя)

1

14

1111-1601182 / 6-520806ЕС23

Муфта выключения сцепления

1

15

   20715580 / 6-205КУ

Уравновешивающие валы

4

16

24940220 / 6-180201У

Генератор (опора со стороны коллектора)

1

17

24940230 / 6-180302У

Генератор (опора со стороны привода)

1
