12.9. Приложение: Схема электрооборудования автомобиля

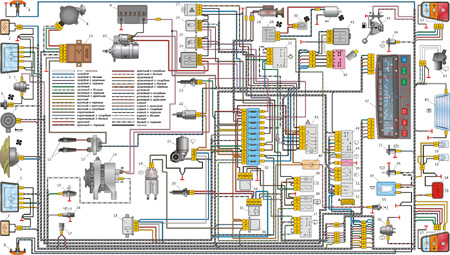

1 – боковой повторитель указателя поворота 31 – выключатель наружного освещения
2 – передний указатель поворота 32 – блок предохранителей
3 – фара 33 - предохранитель цепи противотуманного фонаря
4 - электродвигатель вентилятора системы охлаждения 34 – реле включения обогрева заднего стекла
5 – звуковой сигнал 35 - реле включения электродвигателя вентилятора системы охлаждения
6 – датчик включения электродвигателя вентилятора 36 - реле-прерыватель контрольной лампы включения стояночного тормоза
7 - электродвигатель омывателя ветрового стекла 37 - выключатель очистителя и омывателя заднего стекла
8 – датчик момента искрообразования 38 – выключатель обогрева заднего стекла
9 – аккумуляторная батарея 39 - выключатель заднего противотуманного фонаря
10 – стартер 40 - контрольная лампа прикрытия воздушной заслонки карбюратора
11 – коммутатор 41 – выключатель аварийной сигнализации
12 – свечи зажигания 42 – выключатель зажигания
13 – катушка зажигания 43 – реле зажигания
14 – генератор 44 – электродвигатель вентилятора отопителя
15 - датчик указателя температуры охлаждающей жидкости 45 – датчик указателя уровня топлива
16 - датчик контрольной лампы недостаточного давления масла 46 – выключатель плафона в стойке двери
17 – розетка для переносной лампы 47 – комбинация приборов
18 – реле стеклоочистителя 48 - переключатель очистителя ветрового стекла
19 – датчик уровня тормозной жидкости 49 – выключатель омывателя ветрового стекла
20 – выключатель сигнала торможения 50 – выключатель звукового сигнала
21 - электродвигатель очистителя ветрового стекла 51 – переключатель света фар
22 – электромагнитный клапан карбюратора 52 – переключатель указателей поворота
23 – выключатель света заднего хода 53 - выключатель контрольной лампы включения стояночного тормоза
24 – реле включения стартера 54 – плафон освещения салона
25 – реле включения ближнего света фар 55 - выключатель контрольной лампы прикрытия воздушной заслонки карбюратора
26 – реле включения дальнего света фар 56 - электродвигатель омывателя стекла задней двери
27 - реле-прерыватель аварийной сигнализации и указателей поворота 57 – задний фонарь
28 – прикуриватель 58 – задний противотуманный фонарь
29 – переключатель вентилятора отопителя 59 – фонарь освещения номерного знака
30 - дополнительный резистор электродвигателя отопителя 60 – элемент обогрева стекла задней двери
  61 - электродвигатель очистителя стекла задней двери

А – порядок нумерации контактов в соединительных колодках
