2.21. Замена предохранителей

Блок предохранителей находится в салоне автомобиля под панелью приборов, с левой стороны от рулевой колонки.

Вам потребуются
  • новые предохранители

Предупреждения

Большинство электрических цепей автомобиля защищены плавкими предохранителями. Если на автомобиле не работает какой-либо из электрических приборов, сначала проверьте предохранитель, защищающий цепь этого прибора. Имейте в виду, что цепи генератора, зажигания, пуска двигателя (аккумулятор, стартер и т.д.) и реле включения фар не защищены предохранителями.

 Перед заменой предохранителя выясните и устраните причину выхода его из строя.

 Всегда имейте с собой комплект запасных предохранителей.

 Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока. Это может привести к повреждению электрических приборов.

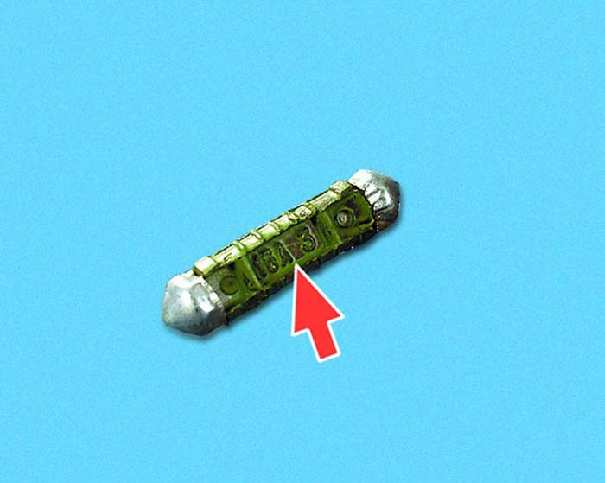

Сила тока, на которую рассчитан предохранитель, указана на самом предохранителе.

На автомобиле применяются предохранители, рассчитанные на ток 8 и 16 А.

ПОРЯДОК ВЫПОЛНЕНИЯ

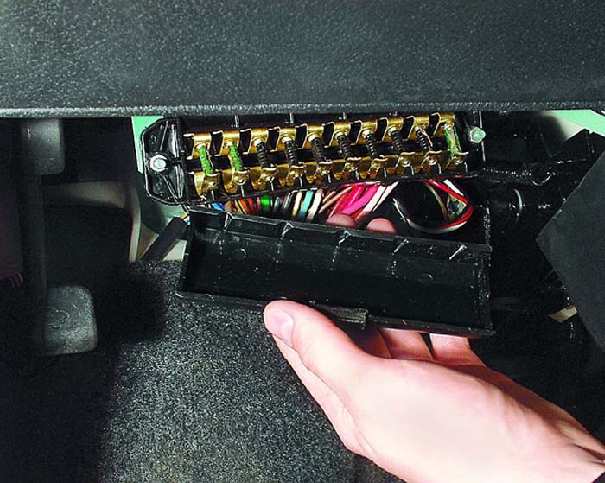

1. Откройте крышку блока предохранителей.

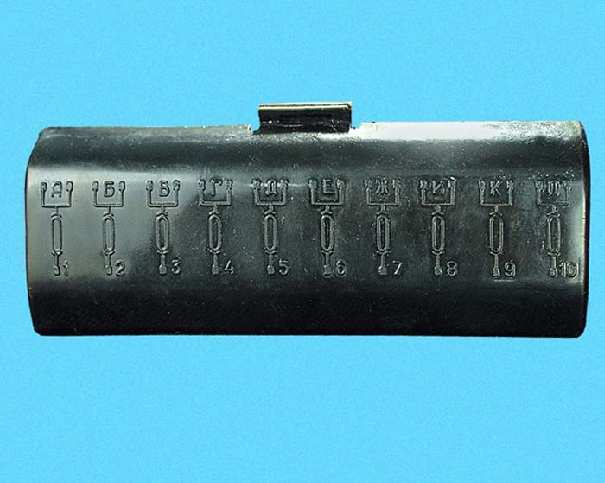

2. Определите по таблице 3 и маркировке номеров предохранителей, нанесенной на крышке блока, место расположения нужного вам предохранителя.

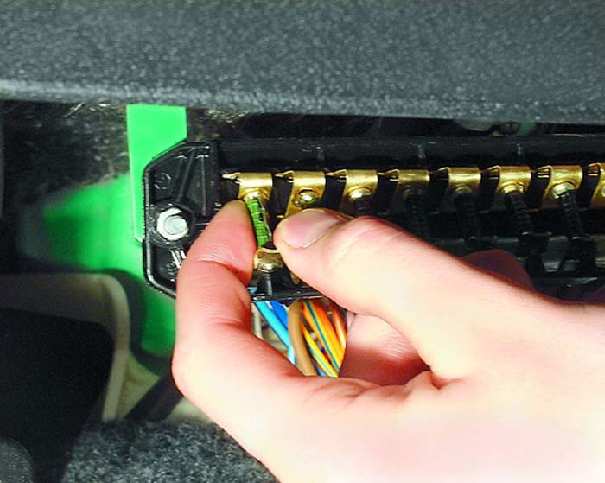

3. Для замены предохранителя нажмите на нижний пружинный контакт блока предохранителей и выньте предохранитель из блока.

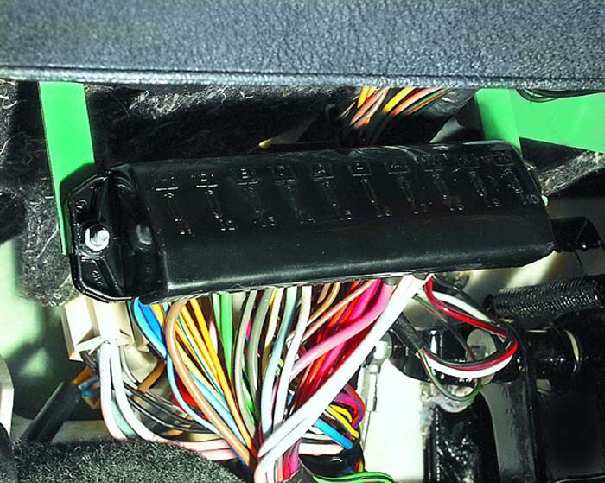

4. Установите новый предохранитель согласно его рабочему току (см. маркировку) и закройте крышку блока предохранителей.

Таблица 3. Цепи, защищаемые плавкими предохранителями

Номер предохранителя

Сила тока, А

Защищаемые цепи

1

16

Электродвигатель вентилятора отопителя. Реле (цепь управления) электровентилятора системы охлаждения. Насос омывателя ветрового стекла. Электродвигатели очистителя и омывателя заднего стекла. Реле (цепь управления) обогрева заднего стекла

2

8

Указатели поворота, реле-прерыватель указателей поворота, контрольная лампа включения указателей поворота. Электродвигатель и реле стеклоочистителя ветрового стекла. Электроклапан карбюратора, лампа контроля открытия воздушной заслонки карбюратора. Реле и контрольная лампа стояночного тормоза и недостаточного уровня тормозной жидкости. Указатель уровня топлива с контрольной лампой. Указатель температуры охлаждающей жидкости. Контрольная лампа недостаточного давления масла. Контрольная лампа заряда аккумуляторной батареи. Лампы света заднего хода

3

8

Нить дальнего света лампы левой фары.

Контрольная лампа включения дальнего света фар

4

8

Нить дальнего света лампы правой фары

5

8

Нить ближнего света лампы левой фары

6

8

Нить ближнего света лампы правой фары

7

8

Лампа габаритного света правого заднего фонаря.

Лампа габаритного света левой фары

8

8

Лампа габаритного света левого заднего фонаря.

Лампа габаритного света правой фары

9

16

Обогрев заднего стекла (силовая цепь).

Указатели поворота в режиме аварийной сигнализации

10

16

Электродвигатель вентилятора системы охлаждения (силовая цепь). Звуковой сигнал. Задние фонари (лампы сигнала торможения). Патрон подключения переносной лампы. Плафон освещения салона. Тепловой элемент прикуривателя
