6.2. Замена промежуточного вала рулевого управления

Вам потребуются
  • головка сменная "на 24"
  • удлинитель
  • вороток
  • ключи "на 10", "на 13"

Перед началом работы

Установите рулевое колесо в положение движения по прямой.

Снимите рулевое колесо (см. подраздел 6.1.), кожухи вала рулевой колонки (см. подраздел 8.4.8.) и выньте комбинацию приборов из панели приборов (см. подраздел 8.6.1.).

ПОРЯДОК ВЫПОЛНЕНИЯ

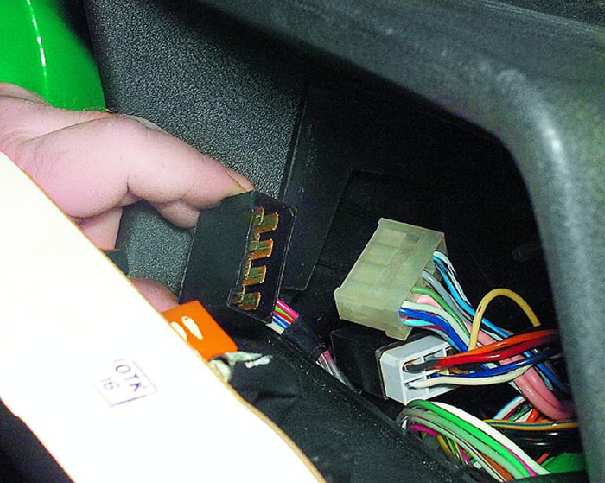

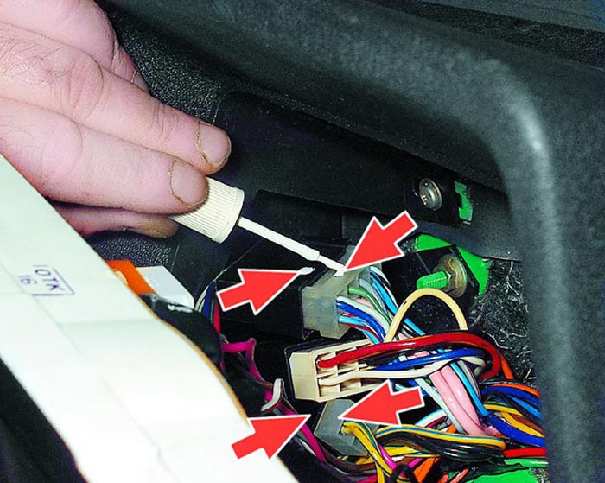

1. Промаркируйте соединительные колодки проводов подрулевого переключателя (колодки находятся за комбинацией приборов) и...

2....разъедините колодки.

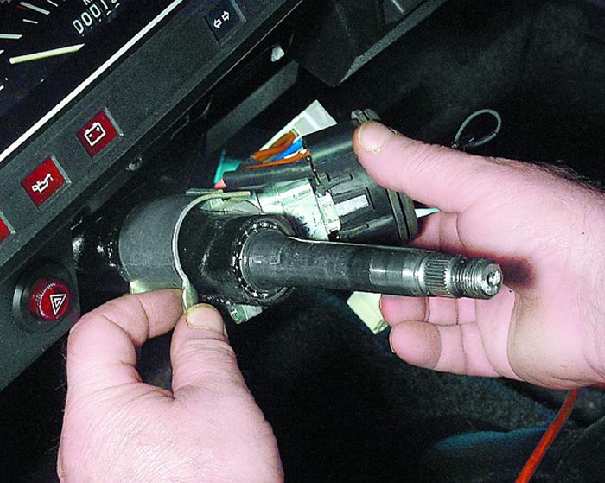

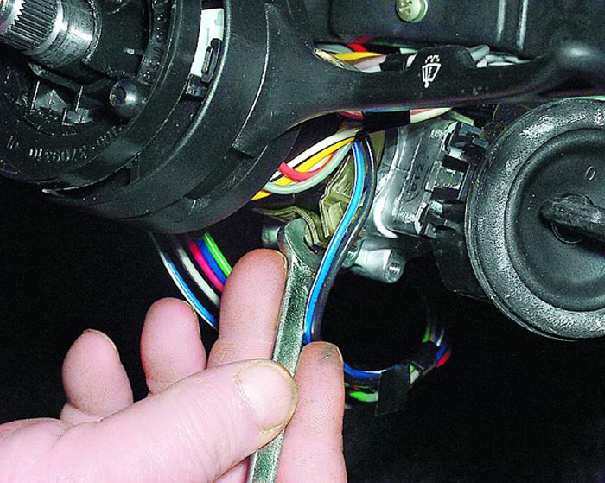

3. Ослабьте затяжку болта хомута крепления подрулевого переключателя к рулевой колонке.

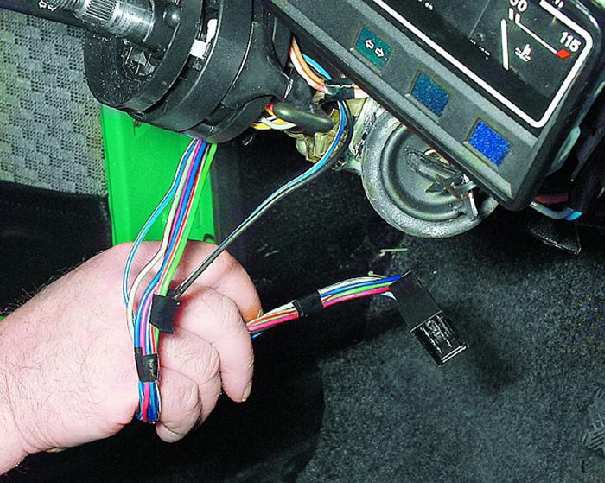

4. Выньте провода с соединительными колодками из-под комбинации приборов.

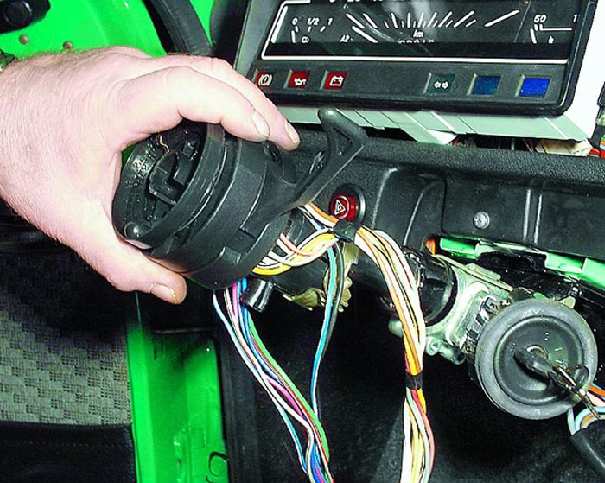

5. Снимите подрулевой переключатель.

6. Снимите выключатель зажигания (см. подраздел 8.4.8.).

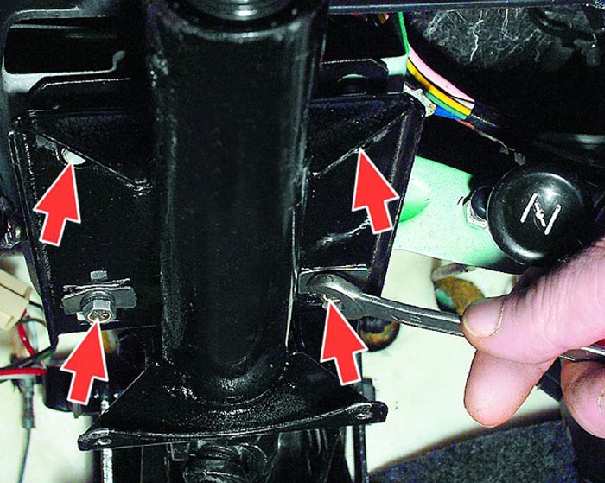

7. Отверните два болта и две гайки крепления кронштейна вала рулевой колонки и...

8....снимите кронштейн с двух шпилек кузова.

9. Отверните гайку стяжного болта промежуточного карданного вала к валу приводной шестерни рулевого механизма.

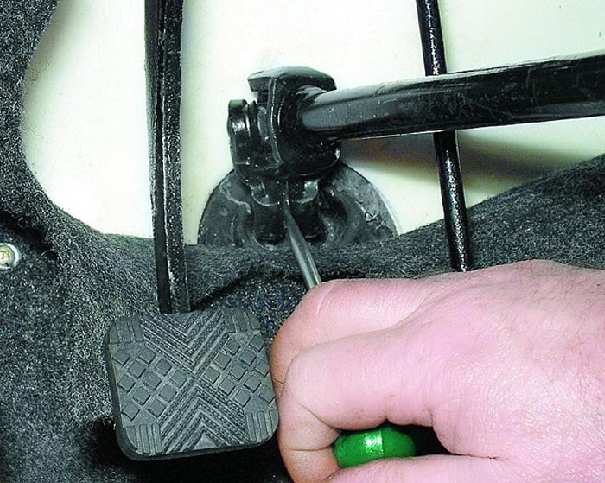

10. Отверткой разожмите клеммовое соединение промежуточного карданного вала рулевого механизма...

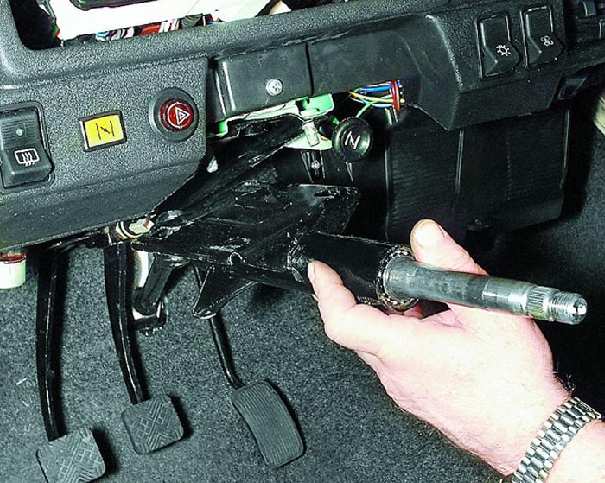

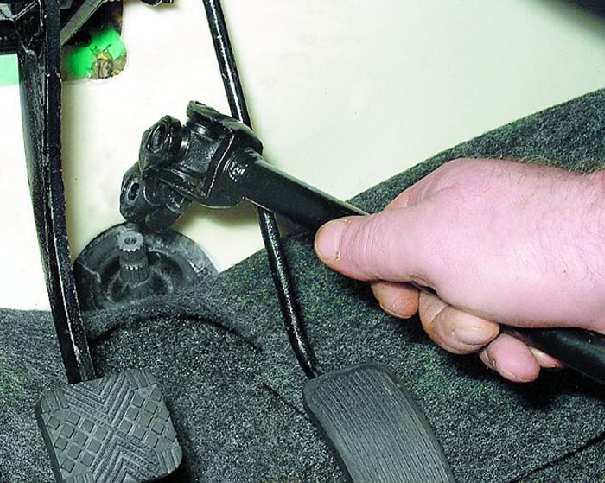

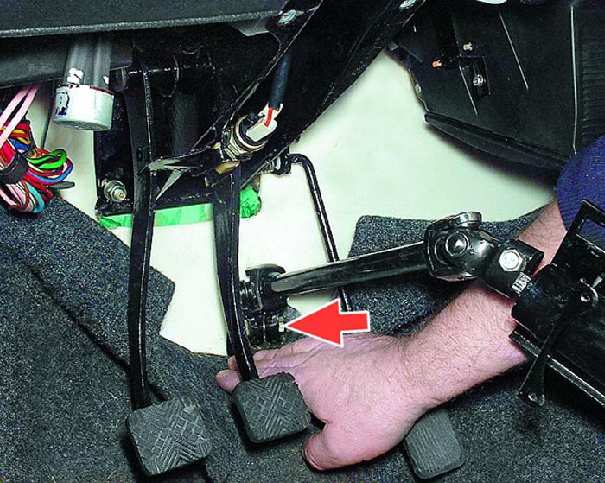

11....снимите промежуточный вал с вала приводной шестерни рулевого механизма и рулевую колонку в сборе.

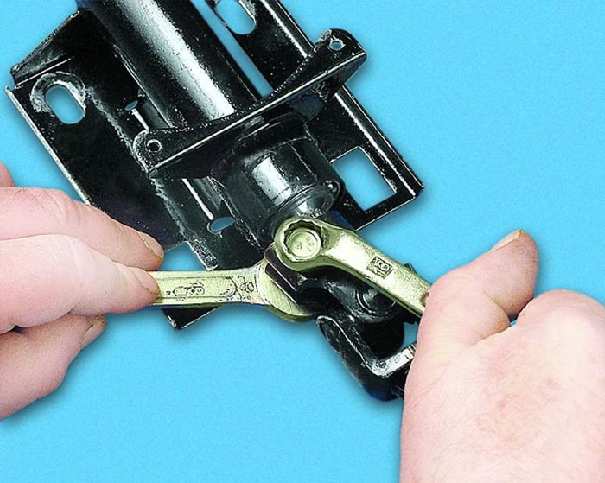

12. Отверните гайку болта крепления промежуточного карданного шарнира к валу рулевой колонки.

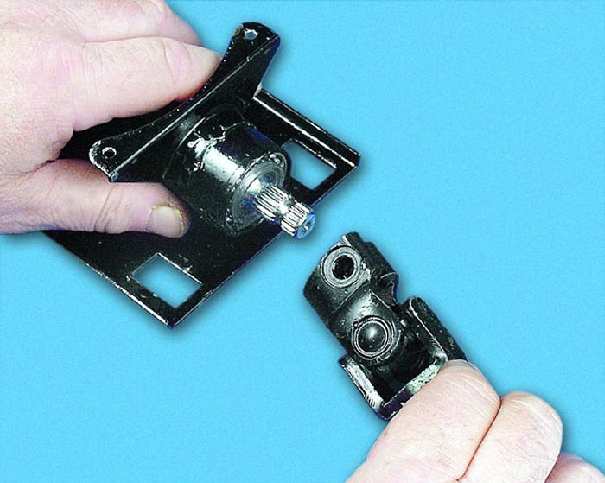

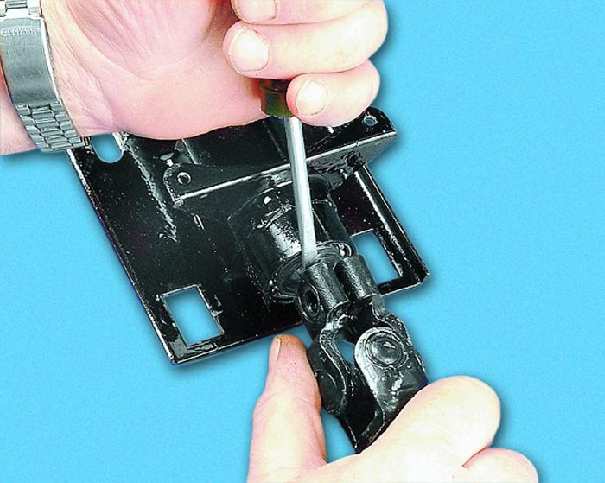

13. С помощью отвертки, вставленной между рулевой колонкой и карданным шарниром...

14....разъедините промежуточный вал и вал рулевой колонки.

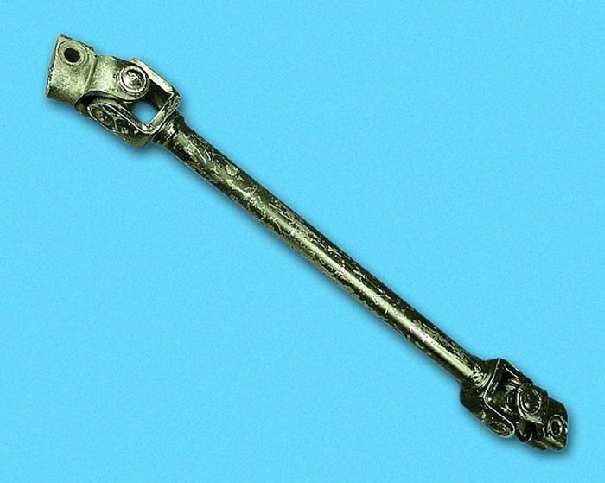

15. Установите новый промежуточный вал в порядке, обратном снятию.
