10.7. Регулятор давления задних тормозов

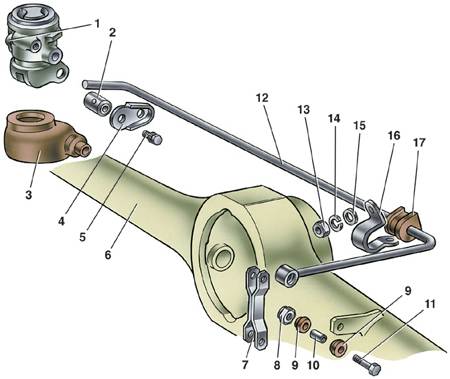

Детали привода регулятора давления

1 – регулятор давления;
2 – ось рычага привода регулятора;
3 – грязезащитный колпачок;
4 – стопорная пластина;
5 – болт с пружинной шайбой;
6 – задний мост;
7 – тяга соединения рычага привода регулятора давления с кронштейном балки заднего моста;
8 – гайка болта;

9 – пластмассовая втулка;
10 – распорная втулка;
11 – болт крепления тяги;
12 – рычаг привода регулятора давления;
13 – гайка для крепления скобы к кузову;
14 – пружинная шайба;
15 – плоская шайба;
16 – скоба крепления рычага привода регулятора давления;
17 – резиновая втулка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините рычаг 12 (см. рис. Детали привода регулятора давления) от тяги 7, а затем скобу 16 от кузова и скобы крепления трубопроводов, идущих к регулятору давления.
2. Отсоедините от кузова детали подвески глушителей и отведите трубопровод с глушителями в сторону.
3. Отвернув болты крепления регулятора к кронштейну и кронштейна к кузову, снимите кронштейн регулятора, а затем, опустив регулятор вниз, отсоедините от него трубопроводы.
4. Снимите регулятор и отсоедините от него рычаг привода. Заглушите входные и выходные отверстия регулятора давления и трубопроводов.
5. Установку регулятора давления проводите в последовательности, обратной снятию при вывешенной задней оси автомобиля.
6. Перед затягиванием болтов крепления регулятора, установите на конце рычага привода регулятора приспособление 67.7820.9518 (см. рис. Установка приспособления 67.7820.9518 для регулировки регулятора давления задних тормозов).
7. Стержень приспособления направьте вверх до упора в кузов. Этим самым устанавливается расстояние 140±5 мм между концом рычага 4 (см. рис. Схема установки регулятора давления задних тормозов и его регулировки) и лонжероном кузова.
8. Приподнимите защитный колпачок 3 (см. рис. Детали привода регулятора давления) и, поворачивая регулятор на болтах крепления, добейтесь, чтобы конец рычага оказался в легком соприкосновении с поршнем регулятора.
9. Удерживая регулятор в этом положении, затяните до отказа болты его крепления, затем покройте слоем смазки ДТ-1 ось 2 и выступающую часть поршня. Установите на место резиновый колпачок 3, заложив в него 5-6 г этой же смазки.
10. Снимите приспособление 67.7820.9518 и соедините конец рычага с тягой 7, предварительно смазав смазкой ДТ-1 втулки шарнирного соединения тяги с рычагом.
11. Прикрепите к кузову трубопроводы системы выпуска газов.
12. Затем прокачайте тормоза для удаления воздуха из привода задних тормозов.
