11.2.3. Реле-прерыватель указателей поворота

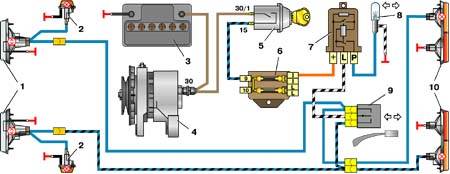

Схема включения указателей поворота

1 – подфарники;
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – генератор;
5 – выключатель зажигания;
6 – блок предохранителей;

7 – реле-прерыватель указателей поворота;
8 – контрольная лампа указателей поворота;
9 – переключатель указателей поворота;
10 – задние фонари

Данные для проверки

Количество циклов в минуту при нормальной нагрузке 46 Вт:
– при номинальном напряжении и 20° С	85 ± 15
– при напряжении 15 В и 40° С, не более	120
– при напряжении 10,8 В и -20° С, не менее	60

Реле-прерыватель типа РС-491 предназначен для получения прерывистого светового сигнала указателей поворота. Он крепится под комбинацией приборов на болту, приваренном к стенке коробки воздухопритока. Неисправный реле-прерыватель ремонту не подлежит и его следует заменять новым. Для замены необходимо предварительно снять комбинацию приборов.
