4.1.2. Воздушный фильтр

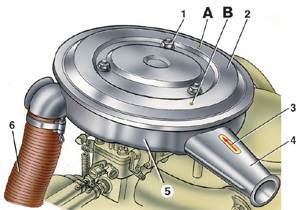

Воздушный фильтр
1 – гайка;
2 – крышка фильтра;
3 – установочная стрелка;
4 – воздухозаборный патрубок для летнего периода;
5 – корпус фильтра;
6 – подводящий шланг теплого воздуха для зимнего периода;
А – голубая метка «ЛЕТО»;
В – красная метка «ЗИМА»

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Для снятия фильтра отверните гайки 1 (см. рис. Воздушный фильтр), снимите крышку 2, выньте фильтрующий элемент, отверните гайки крепления (указаны стрелками) и снимите корпус фильтра с прокладкой. Затем отсоедините от него шланги.
2. При установке воздушного фильтра необходимо правильно располагать его крышку. Летом ставьте крышку так, чтобы голубая метка А (см. рис. Воздушный фильтр) совпадала с черной стрелкой 3. Зимой поворачивайте крышку так, чтобы против стрелки находилась красная метка В.
