6.3.2. Проверка стартера на стенде

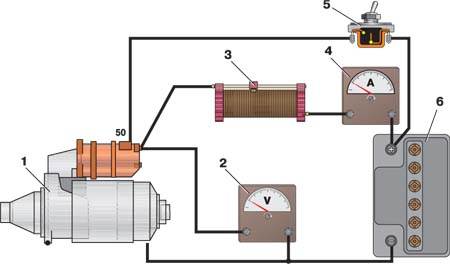

Схема соединений для проверки стартера на стенде

1 – стартер;
2 – вольтметр с пределом шкалы
не менее 15 В;
3 – реостат на 800 А;
4 – амперметр с шунтом на 1000 А;
5 – выключатель;
6 – аккумуляторная батарея

Чтобы убедиться в эффективности работы стартера, необходимо проверить на стенде его электрические и механические данные.

Присоединительные провода к источнику тока, амперметру и контактному болту тягового реле стартера должны иметь сечение не менее 16 мм2.

Стартер должен питаться от полностью заряженной аккумуляторной батареи 6СТ-55 или от специального источника тока, характеристика падения напряжения которого при нагрузке соответствует характеристике падения напряжения аккумуляторной батареи 6СТ-55.

Температура стартера при проверках должна быть 25±5° С, а щетки – хорошо притерты к коллектору.
