6.3. Стартер

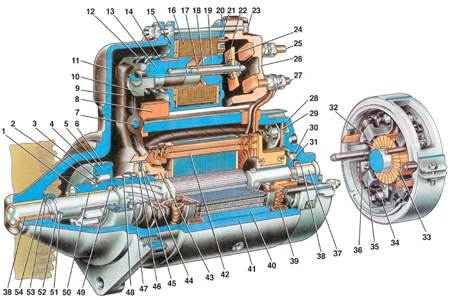

Стартер СТ-221

1 – шестерня привода;
2 – упорное полукольцо обгонной муфты;
3 – ролик обгонной муфты;
4 – центрирующее кольцо обгонной муфты;
5 – наружное кольцо обгонной муфты;
6 – кожух обгонной муфты;
7 – ось рычага привода включения
шестерни стартера;
8 – уплотнительная заглушка крышки стартера;
9 – рычаг привода включения шестерни стартера;
10 – тяга якоря реле;
11 – крышка стартера со стороны привода;
12 – возвратная пружина якоря реле;
13 – якорь реле стартера;
14 – скользящая втулка;
15 – передний фланец реле;
16 – обмотка реле;
17 – стержень якоря;
18 – скользящая втулка стержня якоря;
19 – сердечник реле;
20 – фланец сердечника;
21 – щека каркаса обмотки реле;
22 – пружина стержня якоря;
23 – стяжной болт реле стартера;
24 – контактная пластина;
25 – верхний контактный болт;
26 – крышка реле;
27 – нижний контактный болт;
28 – крышка стартера со стороны
коллектора;

29 – внутренняя изолирующая пластина положительного щеткодержателя;
30 – тормозной диск крышки;
31 – тормозной диск вала якоря;
32 – клемма щетки стартера;
33 – коллектор;
34 – пружина щетки;
35 – щеткодержатель;
36 – щетка стартера;
37 – вал якоря;
38 – втулка крышки стартера;
39 – шунтовая катушка обмотки
стартера;
40 – полюс статора;
41 – корпус стартера;
42 – обмотка якоря;
43 – ограничитель хода выключения шестерни;
44 – ограничительный диск хода шестерни;
45 – поводковое кольцо;
46 – центрирующий диск;
47 – ступица обгонной муфты;
48 – буферная пружина;
49 – вкладыш ступицы обгонной муфты;
50 – втулка шестерни привода;
51 – ограничительное кольцо хода шестерни;
52 – стопорное кольцо;
53 – упорная шайба вала якоря;
54 – регулировочная шайба осевого свободного хода

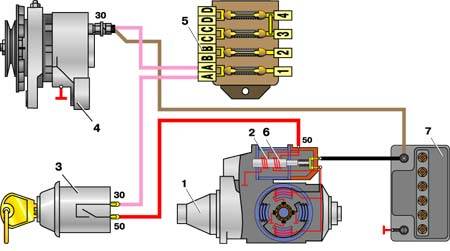

Схема соединений стартера

1 – стартер;
2 – удерживающая обмотка тягового реле;
3 – выключатель зажигания;
4 – генератор;
5 – блок предохранителей;
6 – втягивающая обмотка тягового
реле;
7 – аккумуляторная батарея

На автомобилях ВАЗ-2101, -2102 и их модификациях применялся стартер СТ-221 с цилиндрическим коллектором. В настоящее время этот стартер не выпускается, а вместо него можно устанавливать стартер 35.3708 с торцевым коллектором, который сейчас применяется на автомобилях «Жигули».

Стартер 35.3708 полностью взаимозаменяем со стартером СТ-221 и отличается от него только устройством задней части и обмоткой статора, которая состоит из одной шунтовой и трех сервисных катушек (у стартера СТ-221 в обмотке статора имелось две шунтовых и две сервисных катушки).
