7.3. Карданная передача

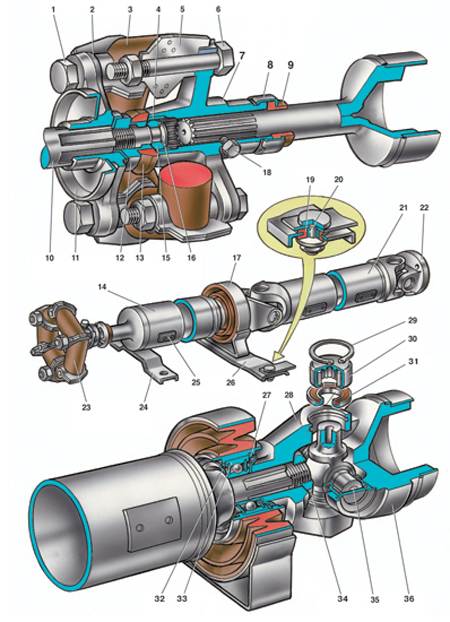

Карданная передача

1 – болт крепления эластичной муфты к фланцу вторичного вала коробки передач;
2 – фланец вторичного вала коробки передач;
3 – резиновый элемент эластичной муфты;
4 – центрирующая втулка фланца переднего карданного вала;
5 – вкладыш эластичной муфты;
6 – болт крепления эластичной муфты к фланцу переднего карданного вала;
7 – фланец переднего карданного вала;
8 – обойма сальника;
9 – сальник;
10 – вторичный вал коробки передач;
11 – грязеотражатель;
12 – гайка крепления фланца на вторичном валу;
13 – уплотнитель центрирующего кольца;
14 – передний карданный вал;
15 – центрирующее кольцо;
16 – стопорное кольцо;
17 – промежуточная опора;
18 – пробка;
19 – резиновая втулка;
20 – дистанционная втулка;
21 – задний карданный вал;
22 – фланцевая вилка карданного шарнира;
23 – эластичная муфта;
24 – кронштейн безопасности;
25 – балансировочная пластина;
26 – поперечина промежуточной опоры;
27 – стопорное кольцо;
28 – вилка переднего карданного вала;
29 – стопорное кольцо;
30 – игольчатый подшипник;
31 – обойма сальника крестовины;
32 – пылеотражатель;
33 – подшипник промежуточной опоры;
34 – гайка крепления вилки;
35 – крестовина;
36 – вилка заднего карданного вала

Карданная передача состоит из двух трубчатых валов, соединенных между собой карданным шарниром, эластичной муфты 23 и промежуточной опоры 17.

Передний карданный вал 14 изготовлен из тонкостенной трубы, к обеим концам которой приварены шлицевые наконечники. На шлицах переднего наконечника расположен фланец 7, который через резиновую муфту 23 соединяется с фланцем 2 вторичного вала 10 коробки передач шестью болтами 1 и 6. Соосность соединяемых валов обеспечивает центрирующее кольцо 15, напрессованное на конец вторичного вала, и центрирующая втулка 4, запрессованная во фланец 7 карданного вала.

Кольцо 15 фиксируется на валу стопорным кольцом 16.

Шлицевое соединение смазывается через отверстие, закрываемое пробкой 18. Смазка удерживается резиновым сальником 9, который расположен в стальной обойме 8, а с другой стороны, уплотнителем 13, надетым на гайку 12 и поджимаемый ею.

Задний шлицевой наконечник вала 14 опирается на шариковый подшипник 33 промежуточной опоры. На шлицах наконечника гайкой 34 закреплена вилка 28 промежуточного карданного шарнира.

Задний карданный вал также изготовлен из тонкостенной трубы, по концам которой приварены вилки карданных шарниров.

Промежуточная опора поглощает вибрации карданой передачи. Она состоит из кронштейна, закрепленного на поперечине 26 болтами с гайками. Поперечина, в свою очередь, крепится гайками на болтах, приваренных к кузову. На болты крепления поперечины устанавливаются стальные распорные втулки 20 и резиновые изолирующие втулки 19, поджимаемые шайбами. В кронштейне расположена резиновая подушка, которая привулканизирована к поверхностям кронштейна и корпуса подшипника. В корпусе подшипника расположен радиальный шариковый подшипник 33 с уплотнителями, который фиксируется в корпусе стопорным кольцом 27. Пылеотражатели 32, установленные с обеих сторон подшипника, защищают подшипник от воздействия окружающей среды.

Эластичная муфта поглощает шум и вибрации карданной передачи. Она выполнена из шести резиновых элементов 3, между которыми размещены металлические вкладыши 5 с отверстиями для болтов 1 и 6. На вкладышах имеется шесть выступов, три из которых заходят в пазы фланца вторичного вала коробки передач, а остальные – в пазы фланца эластичной муфты. Этим обеспечивается центрирование эластичной муфты на фланцах.

Карданный шарнир состоит из двух закрепленных на валах вилок 28 и 36, которые соединяются между собой крестовиной 35. На полые шипы крестовины надеты корпуса игольчатых подшипников 30. Подшипник крестовины уплотняется сальником 31, расположенным в металлической обойме.

Игольчатые подшипники в сборе фиксируются в отверстиях вилок стопорными кольцами 29, которые по толщине делятся на пять размеров. Каждый размер окрашен в определенный цвет: 1,62 мм – в желтый; 1,59 – в черный; 1,56 – в синий; 1,52 – в темно-коричневый; кольцо 1,50 – не окрашено. Подбором стопорного кольца обеспечивается осевой зазор крестовины в пределах 0,01–0,04 мм.
